Анализируя различные сигналы (см. ниже таблицу диагностических кодов), электронный блок управления определяет отказавшую систему по величине эксплуатационных параметров, зафиксированных соответствующим датчиком или исполнительным механизмом.
Световой предупредительный сигнал на приборной панели информирует водителя о наличии неисправности. Сигнал выключается автоматически сразу после устранения неисправности. Однако электронный блок хранит в своей памяти коды неисправностей (обычно, кроме кодов №16, 43, 51, 53), связанных с соответствующими отказами, до тех пор, пока диагностическая система не очистится (не "сбросит" информацию) путем отключения предохранителя при выключенном зажигании.
Если была обнаружена неисправность, то при работе в тестовом режиме будет высвечиваться ее код (за исключением кодов, указанных в таблице). При этом должны быть замкнуты выводы "ТЕ2" и "Е1" диагностического разъема.
При работе в тестовом режиме даже после устранения неисправности, диагностический код будет сохраняться в памяти электронного блока управления и при выключенном зажигании (кроме указанных выше). Также это возможно и при работе в режиме текущей самодиагностики. Выбор вида режима самодиагностики (текущий или тестовый) и вывод диагностических кодов осуществляется перемыканием выводов "ТЕ1", "ТЕ2" и "Е1" диагностического разъема.

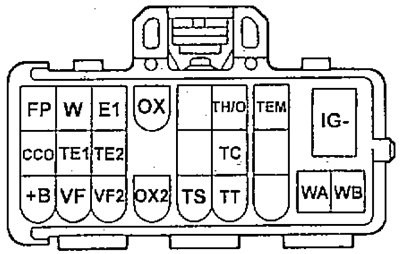

Диагностический разъем
