2. Снимите бачок омывателя.
3. Снимите ремень привода насоса гидроусилителя рулевого управления.
4. Снимите насос гидроусилителя рулевого управления.
а) Отсоедините зажим гидравлической трубки.
Текст предоставлен порталом AutoInstruction.ru

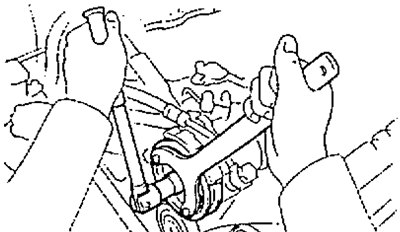

б) Снимите шкив насоса гидроусилителя рулевого управления.

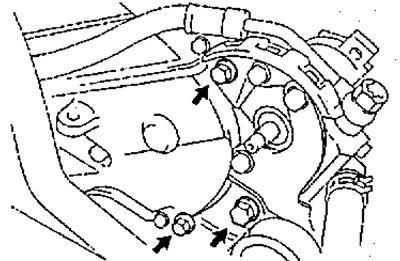

в) Снимите насос гидроусилителя рулевого управления со шлангом перепуска воздуха, отвернув 3 болта крепления.
5. Снимите ремень привода генератора.
6. Снимите шкив коленчатого вала.
а) Установите специальное приспособление на шкив коленчатого вала.

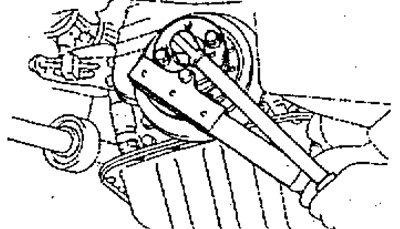

б) Удерживая специальным приспособлением шкив от проворачивания, отверните болт крепления шкива коленчатого вала.

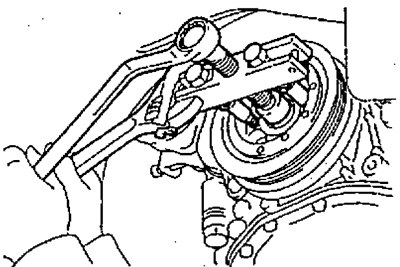

в) С помощью специального съемника снимите шкив коленчатого вала.
7. Снимите правую опору двигателя.

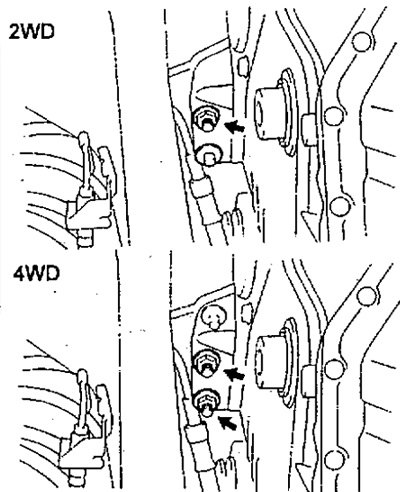

а) Отверните 1 (2WD) или 2 (4WD) гайки крепления.

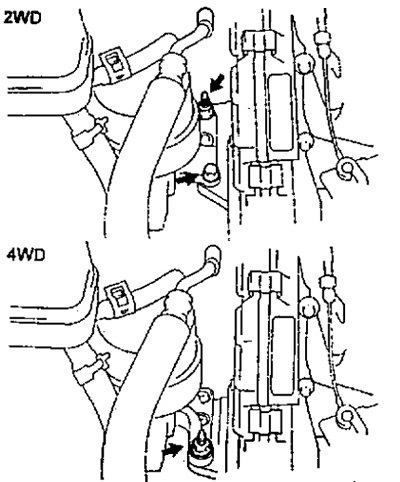

б) Отверните болт и гайку (2WD) или гайку (4WD) крепления и снимите кронштейн амортизатора правой опоры двигателя.

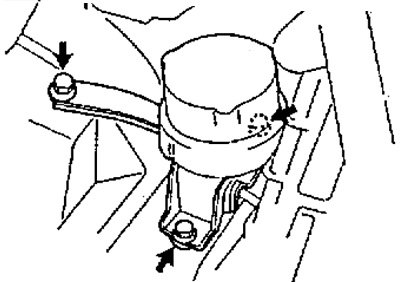

в) Отверните 3 болта и снимите амортизатор правой опоры.
8. Снимите крышку №2 ремня привода ГРМ, отвернув 3 гайки и 5 болтов крепления,

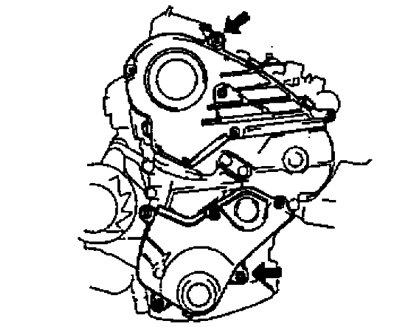

10. Снимите направляющую ремня привода ГРМ.

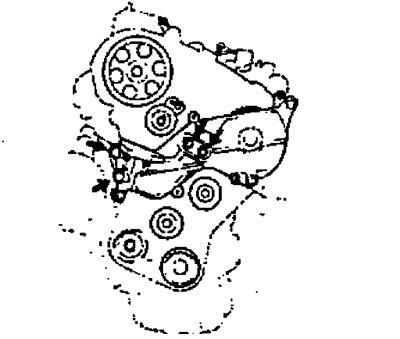

11. Снимите кронштейн правой опоры двигателя., отвернув 4 болта крепления.
12. Установите поршень цилиндра №1 в ВМТ такта сжатия.
Совместите метку на шкиве распределительного вала с линией разъема головки блока цилиндров и крышкой головки блока цилиндров, поворачивая шкив коленчатого вала по часовой стрелке.
13. Снимите ремень привода ГРМ.
Примечание: если предполагается снимаемый ремень использовать повторно, нанесите стрелку направления движения ремня в сторону вращения коленчатого вала, а также метки на шкивах и ремне.
а) Используя отвертку, снимите пружину натяжного ролика ремня привода ГРМ.
Предупреждение: при снятии пружины не используйте плоскогубцы и т. п.
б) Ослабьте болт крепления натяжного ролика.
в) Снимите ремень привода ГРМ.
14. Снимите шкив распределительного вала.
а) Удерживая специальным приспособлением шкив от проворачивания, отверните болт крепления шкива распределительного вала.
Примечание: не допускайте проворачивания распределительного вала во избежание ударов клапанов с днищами поршней.

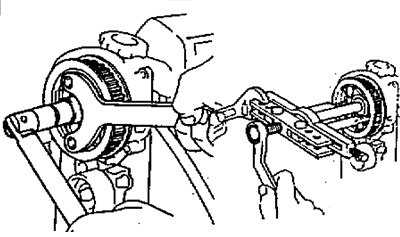

б) Используя специальное приспособление, снимите шкив распределительного вала.
15. Снимите ролик-натяжитель.
16. Снимите зубчатый шкив привода ТНВД.

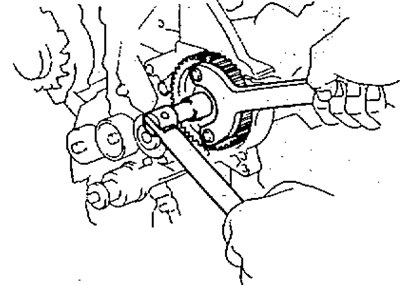

а) Удерживая специальным приспособлением шкив привода ТНВД от проворачивания, отверните гайку крепления шкива.
Примечание: при отворачивании гайки не используйте инерционный съемник.

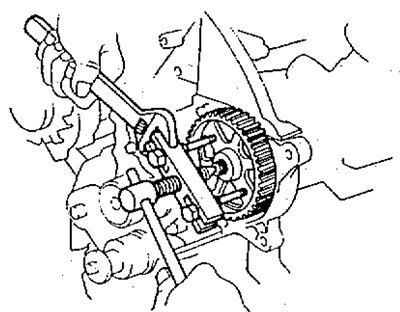

б) Используя специальное приспособление, снимите шкив привода ТНВД.
Примечание: шкив подпружинен, поэтому придерживайте его при снятии.
17. Снимите промежуточный шкив.
18. Снимите шкив привода масляного насоса.

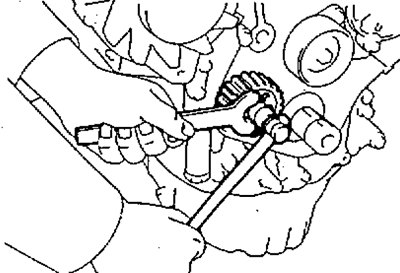

а) Удерживая специальным приспособлением шкив масляного насоса от проворачивания, отверните гайку крепления шкива.
б) Снимите шкив масляного насоса.

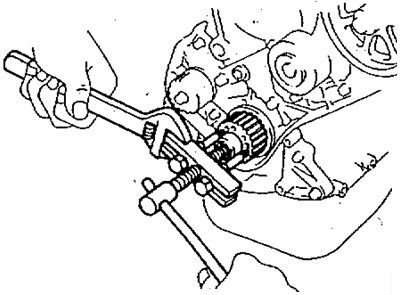

19. Используя специальное приспособление, снимите зубчатый шкив коленчатого вала.
При этой операции коленчатый вал может повернуться, а поскольку он не синхронизирован с распределительным валом, при определенных обстоятельствах может погнуть клапана.
