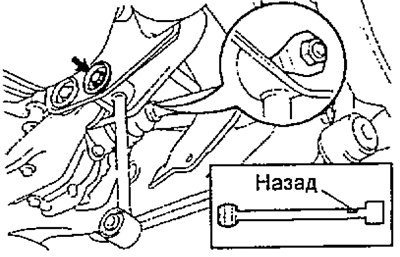

а) Подсоедините нижний рычаг подвески №1 к задней балке.
Внимание: сориентируйте рычаг с меткой нанесенной краской к задней части.
б) Поддомкратьте заднюю балку, установите втулку задней балки и за-крепите ее гайкой.
- Момент затяжки — 162 Нм

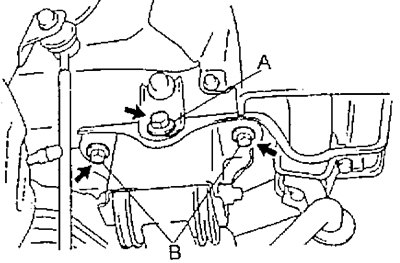

в) Затяните три болта кронштейна нижнего рычага подвески №2.
Момент затяжки:
- Болта (А) — 66 Нм
- Болтов (В) — 74 Нм
г) Опустите домкрат.

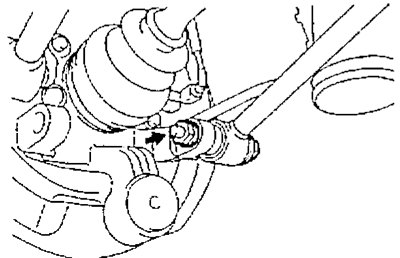

д) Подсоедините рычаг к кулаку.
Примечание: окончательная затяжка гайки производится после стабилизации подвески.
2. Установите нижний рычаг подвески №2.

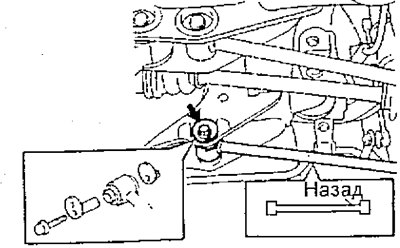

а) Подсоедините рычаг к задней балке.
Примечание:
- - сориентируйте рычаг меткой нанесенной краской к задней части;
- - совместите сделанные при разборке метки.

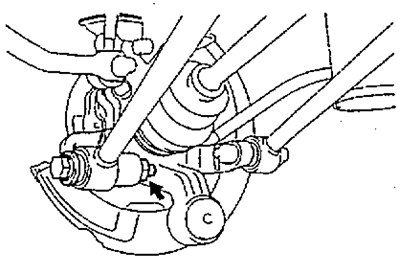

г) Подсоедините рычаг к кулаку.
Примечание: окончательная затяжка гайки производится после стабилизации подвески, когда вес автомобиля приходится "на колеса"

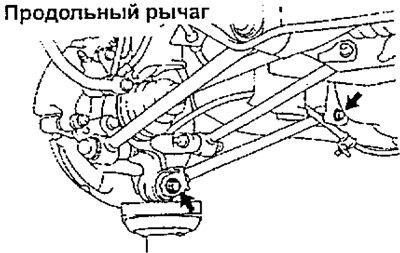

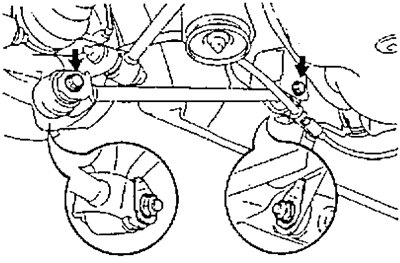

3. Установите продольный рычаг, и временно установите два болта и гайки как показано на рисунке.
4. Стабилизируйте подвеску.
а) Установите заднее колесо и опустите автомобиль.
- Момент затяжки — 105 Нм
б) Надавливая на кузов вниз и приподнимая его вверх стабилизируйте подвеску.
5. Поддомкратьте автомобиль и снимите заднее колесо.

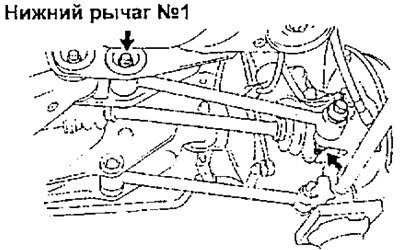

6. Окончательно затяните болты и гайки крепления рычагов.
а) Поддомкратьте кулак.
б) Затяните болты и гайки крепления рычагов подвески.
Момент затяжки болтов крепления:
- к задней балке — 115 Нм
- к кулаку — 125 Нм

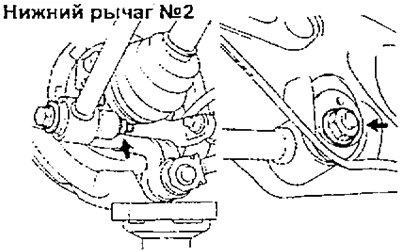

Внимание: при затяжке болтов крепления нижнего рычага №2 убедитесь, что совмещены сделанные при снятии метки.
 |
 |

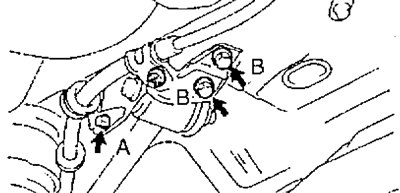

7. Подсоедините трос стояночного тормоза и затяните болты.
Момент затяжки:
- Болта (А) — 5 Нм
- Болтов (В) — 13 Нм
8. Подсоедините карданный вал к валу редуктора заднего моста, совместив сделанные при снятии метки.
- Момент затяжки — 75 Нм
9. Установите центральную трубу глушителя.
- Момент затяжки — 44 Нм
10. Установите заднее колесо.
- Момент затяжки — 105 Нм
11. Проверьте углы установки задних колес.
