Снятие
1. Снимите поддон.
2. Снимите зубчатый ремень и нижний ролик натяжителя.
3. Снимите ведущую звездочку.
4. Снимите маслоуказатель.
5. Снимите генератор.
6. Снимите компрессор кондиционера и отведите в сторону.
7. Снимите кронштейн компрессора.
8. Отсоедините шток регулятора гидроусилителя и отведите в сторону.
9. Снимите нижний ролик натяжителя.
[Статья перепечатана с ресурса: AutoInstruction.ru]
10. Отверните болты и снимите насос, поддев отверткой.

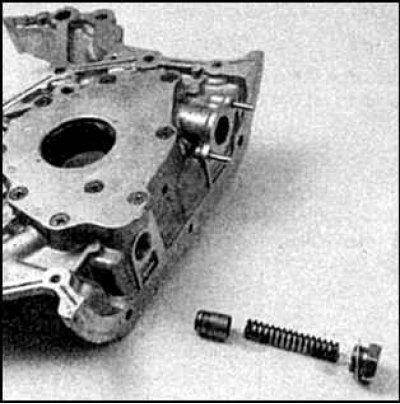

11. Снимите уплотнитель и детали редукционного клапана.

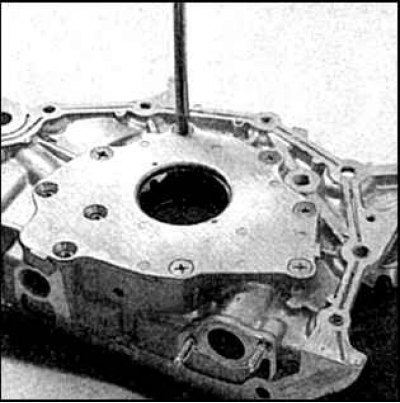

12. Выверните винты крышки.
13. Снимите крышку и достаньте шестерни.
14. Удалите с разъемных плоскостей насоса остатки уплотнения, промойте растворителем.
Проверка
1. Промойте все детали в растворителе, проверьте наличие износа и повреждений.
2. Проверьте состояние деталей редукционного клапана. При обнаружении повреждений поршень в комплекте с пружиной замените.

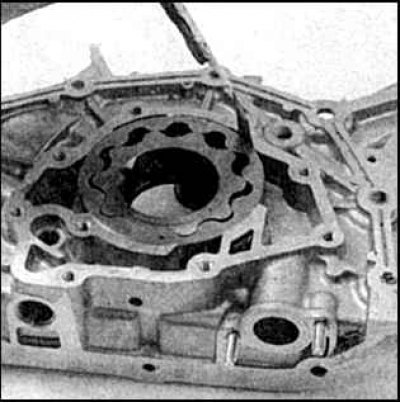

3. Проверьте щупом зазор между ведомым ротором и корпусом.

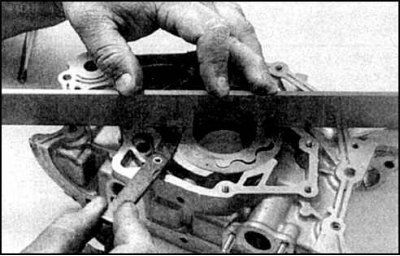

4. Проверьте щупом торцовый зазор.

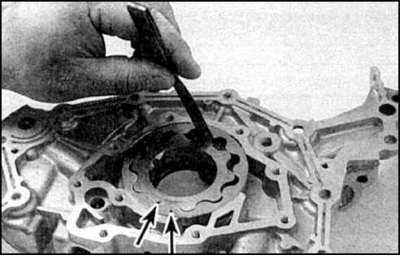

5. Проверьте щупом зазор между роторами (стрелки).
6. Сравните результаты с данными, указанными в подразделе 3.2.1.
Установка
1. Достаньте сальник коленвала, поддев отверткой.
2. Смажьте и осторожно запрессуйте новый сальник.
3. Установите шестерни насоса в корпус метками вверх.
4. Заложите в полости насоса технический вазелин, уложите прокладку, поставьте крышку и затяните винты.
5. Смажьте поршень редукционного клапана свежим маслом для двигателя и установите детали клапана.
6. Промойте уплотняемую поверхность насоса.
7. Нанесите на крышку насоса валик герметика.
8. Установите в блок цилиндров новый уплотнитель.

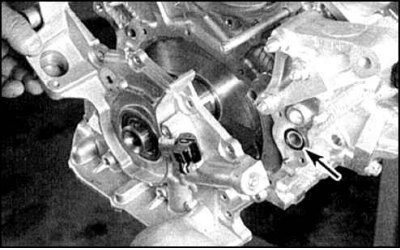

9. Установите насос, совместив шлиц ведущей шестерни со шлицем на коленвале.
10. Затяните болты в диагональном порядке с заданным моментом.
11. Установите остальные детали в обратном порядке, долейте масло, запустите двигатель. Проверьте уровень масла повторно.
