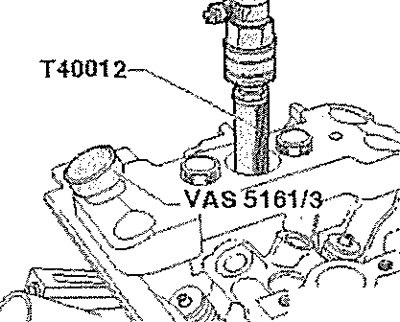

Вкрутить адаптер -Т40012- в гнездо свечи зажигания. Подсоединить источник сжатого воздуха с давлением не менее 0.6 МПа (6 бар). Ослабить посадку сухарей клапана с помощью выколотки -VAS 5161/3-и молотка с пластмассовым бойком.
Для стороны впуска

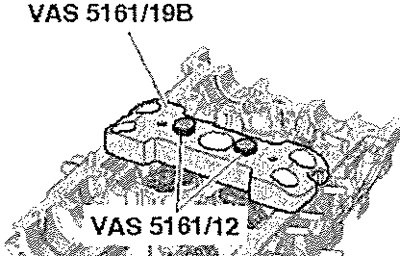

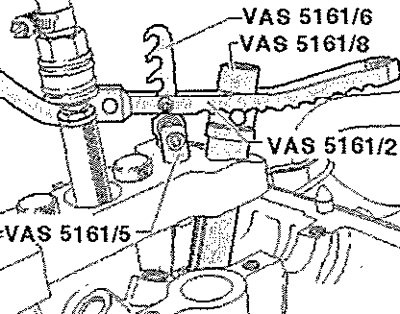

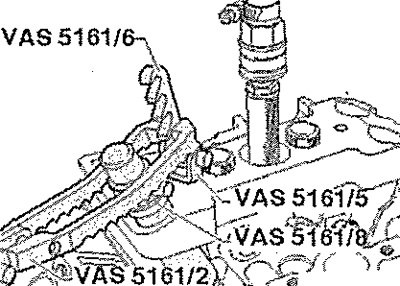

Вкрутить деталь с сеткой -VAS 5161/6- с нажимной вилкой -VAS 5161/5- в среднее резьбовое отверстие направляющей пластины для двигателей FSI -VAS 5161/19В-. Вставить монтажный патрон -VAS 5161/8- в опорную пластину для двигателя FSI -VAS 5161/19В-. Подвесить нажимную вилку-VAS 5161/2- на деталь с сеткой -VAS 5161/6-.
На стороне выпускных клапанов
Вкрутить деталь с сеткой -VAS 5161/6- с нажимной вилкой -VAS 5161/5- в крайнее резьбовое отверстие направляющей пластины для двигателей FSI -VAS 5161/19В-. Отжать монтажный патрон -VAS 5161/8-вниз и одновременно повернуть винт с рифлёной головкой монтажного патрона -VAS 5161/8- вправо так, чтобы кончики зафиксировались в сухарях клапана. Попеременно поворачивать винт с рифлёной головкой то в одну, то в другую сторону - сухари будут отжаты друг от друга и зафиксируются в патроне. Отпустить нажимную вилку -VAS 5161/2-. Извлечь монтажный патрон -VAS5161/8-.

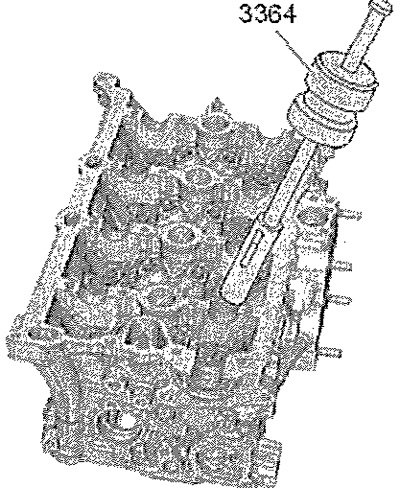

С помощью съёмника -3364- снять маслосъёмный колпачок.

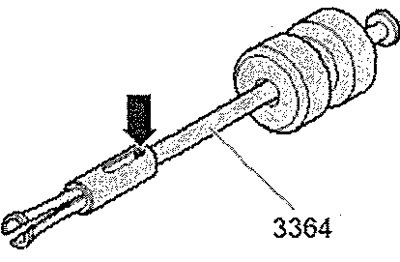

В случае, если съёмник маслосъёмных колпачков -3364- невозможно применить вследствие недостатка места, выпрессовать распорный штифт -стрелка- с помощью выколотки и ударной насадки. Установить нижнюю часть съёмника маслосъёмных колпачков -3364- на маслосъёмный колпачок.

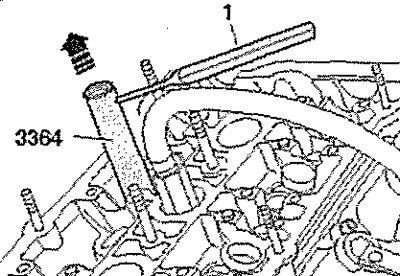

Вставить выколотку -1- в отверстие в нижней части съёмника. Установить монтажный рычаг на съёмник и снять маслосъёмный колпачок -стрелка-.
Установка маслосъёмного колпачка

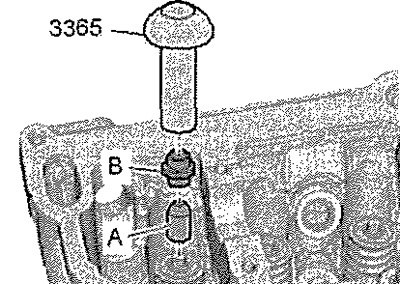

Внимание! Опасность повреждения при установке маслосъёмных колпачков. Надеть на стержень клапана пластмассовую втулку -А-, прилагаемую к новому маслосъёмному колпачку -В-.
Слегка смазать рабочую кромку маслосъёмного колпачка маслом. Надеть маслосъёмный колпачок на пластмассовую втулку. Осторожно напрессовать маслосъёмный колпачок на направляющую втулку клапана с помощью оправки -3365-. Снять пластмассовую втулку. Вставить пружину клапана с тарелкой. Установить приспособление для демонтажа и монтажа -VAS 5161как показано на рисунке.

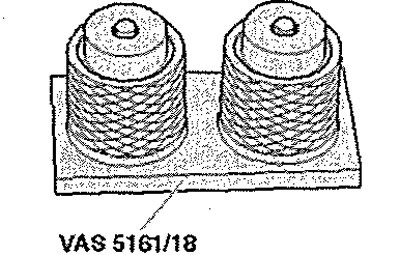

Указание: Если сухари клапана были вынуты из монтажного патрона, их необходимо сначала вставить в приёмное устройство -VAS 5161/18-. Напрессовать монтажный патрон -WS 5161/8-сверху на приёмное устройство, чтобы сухари клапана вошли в патрон.
Надавить на монтажный патрон -VAS 5161/8- с помощью нажимной вилки -VAS 5161/2-, покрутить винт с рифлёной головкой монтажного патрона в одну и в другую сторону и при этом тянуть его вверх. Снять нагрузку с нажимной вилки -VAS 5161/2- при ещё затянутом винте с рифлёной головкой монтажного патрона. Снять приспособление для демонтажа и монтажа -VAS 5161-.
Установка в обратном порядке. Установить распредвалы.
