Двигатель установлен
Вставить упор -МР1-223 (3067)- в отверстие в блоке цилиндров.

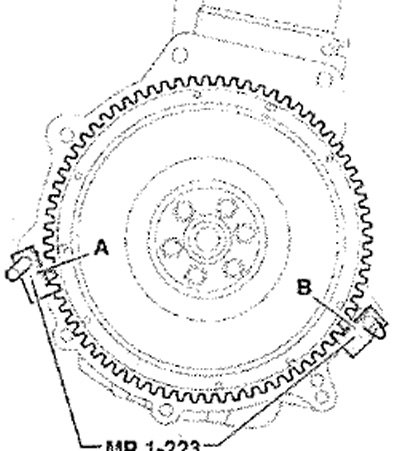

Положение установки упора
A. Для затяжки
B. Для отворачивания
Двигатель снят

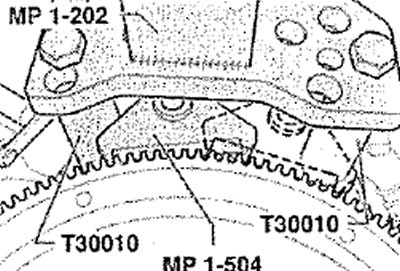

Наложить стопор маховика -МР1 -504- на зубчатый венец маховика и провернуть коленвал так, чтобы стопор опёрся на втулку -Т30010-.
Все

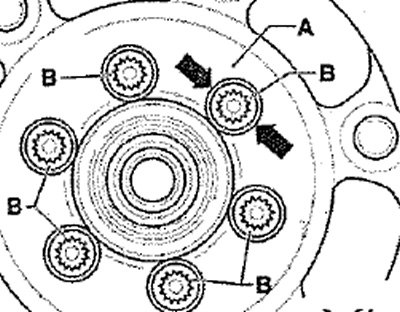

Повернуть вторичную сторону -А- двухмассового маховика так, чтобы винты -В- встали по центру отверстий -см. стрелки-.
Осторожно! При выкручивании винтов -В- обратить внимание на то, чтобы головки винтов не оставались на вторичной стороне -А-двухмассового маховика, т.к., это может привести к повреждениям. Выкручивать болты -В- только ручным инструментом. Использовать пневматические или ударные гайковёрты запрещается. При выкручивании болтов следить за тем, чтобы их головки не касались маховика. Повернуть маховик -А- так, чтобы болты -В- заняли положение по центру отверстий -стрелки-.
Выкрутить винты -В- и снять двухмассовый маховик.
Установка
Установка в обратном порядке.
Указание: Для крепления использовать новые винты.
Материал скопирован с онлайн-ресурса: AutoInstruction.ru
Повернуть вторичную сторону -А- двухмассового маховика так, чтобы винты -В-встали по центру отверстий -см. стрелки-.
- 1. Вкрутить все винты -В- от руки.
- 2. Затянуть все винты -В- крест-накрест моментом 60 Нм.
- 3. Довернуть все винты -В- в перекрёстном порядке на 90° (¼ об.).
