Освободить шланг ОЖ -2-. Разблокировать фиксаторы -стрелки- и снять верхнюю часть воздуховода -1-.
Выкрутить слева и справа винт -стрелка-. Отсоединить нижнюю часть воздуховода -1- от креплений и снять.
Приподнять зажим -стрелка- и отсоединить от радиатора верхний правый шланг ОЖ.
Оригинал опубликован на веб-сайте www.autoinstruction.ru
Одновременно нажать на оба фиксатора -стрелки- опоры радиатора, например, отвёртками, и снять опору с креплений с обеих сторон. Наклонить радиатор в сторону салона.
Указание: При поломке крепления опору радиатора -1- заменять не требуется. Фиксатор можно заменить специальным винтом -3-.
Разблокировать фиксаторы справа и слева на радиаторе -1- -стрелка А- и приподнять конденсатор. Отжать радиатор вниз до сжатия нижней опоры и вывесить конденсатор -2- с радиатора -1-. Подвязать конденсатор к передней несущей панели. Снять с а/м радиатор вместе с интеркулером.
Слева и справа одновременно нажать на фиксаторы радиатора -стрелка- и снять радиаторы охлаждения двигателя с радиатора охлаждения интеркулера. Зафиксировать радиатор охлаждения интеркулера.
Установка
Установка в обратном порядке.

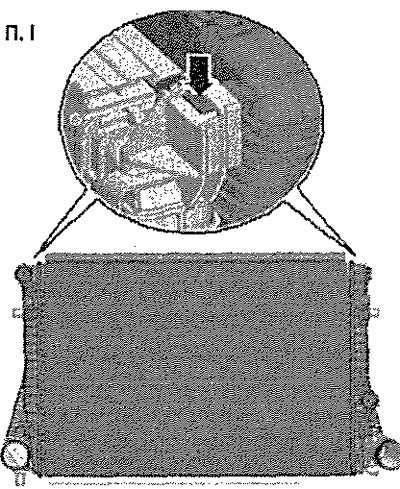

Указание: При правильной сборке ламели радиатора, конденсатора или интеркулера могут быть незначительно помяты. Это не является повреждением, Заменять радиаторы, конденсаторы или интеркулеры из-за таких незначительных помятостей не требуется. Заманить уплотнительные кольца. После замены радиатора необходимо заменить всю ОЖ.
Установить передний бампер. Установить кожух вентилятора. Залить ОЖ.
