Снятие и установка переднего патрубка ОЖ

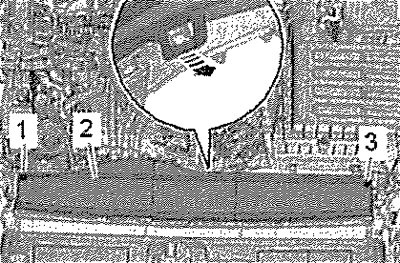

Выкрутить болты -1, 3-. Разблокировать фиксатор -стрелка- и снять крышку -2-.

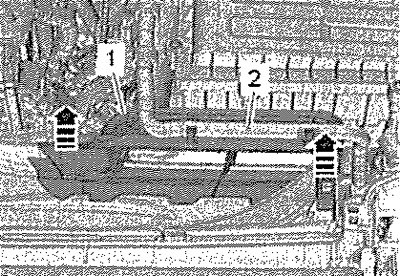

Освободить шланг ОЖ -2-. Разблокировать фиксаторы -стрелки- и снять верхнюю часть воздуховода -1-.

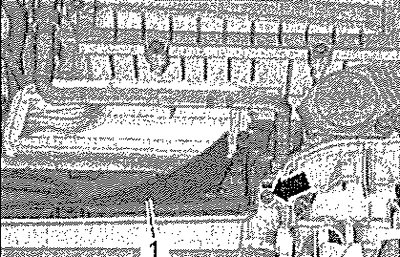

Выкрутить слева и справа винт -стрелка-. Отсоединить нижнюю часть воздуховода -1- от креплений и снять.

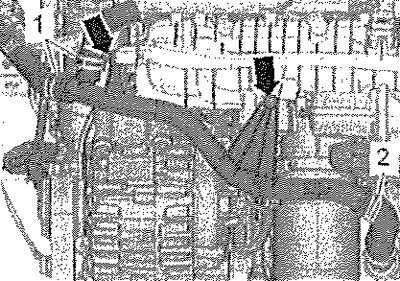

Пережать шланги ОЖ -1, 2- с помощью зажимов для шлангов до 25 мм -3094- и снять. Ослабить хомуты и отсоединить шланги системы охлаждения. Выкрутить винты -стрелки- и снять передний патрубок ОЖ.
Установка
Установка в обратном порядке.
Указание: Все соединения шлангов закрепить соответствующими серийными хомутами.
Проверить уровень ОЖ.
Снятие и установка верхнего патрубка ОЖ

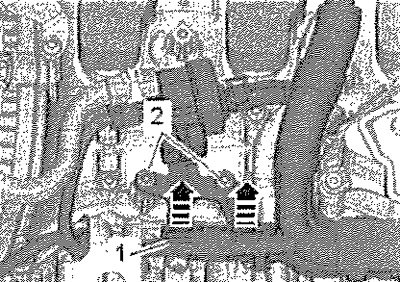

Снять катушку зажигания 3-го цилиндра. Разблокировать фиксаторы -стрелки- и снять направляющую проводов -1- с кронштейна.

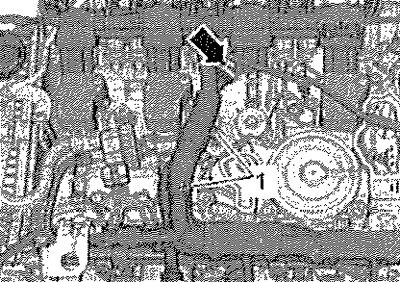

Пережать шланги ОЖ -стрелки- с помощью зажимов для шлангов до 25 мм -3094- и снять. Ослабить хомуты и отсоединить шланги системы охлаждения. Выкрутить винт -1- и снять верхний патрубок ОЖ.
Установка
Установка в обратном порядке.
Указание: Все соединения шлангов закрепить соответствующими серийными хомутами.
Проверить уровень ОЖ.
