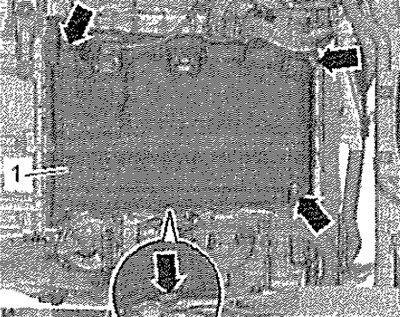

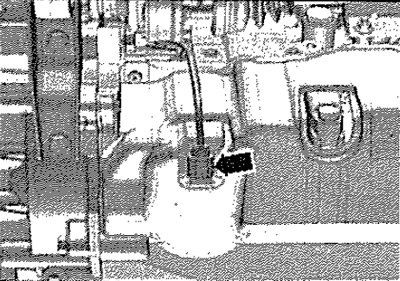

Ослабить крепёж -стрелки- и снять шумоизоляцию -1- масляного поддона.
Выкрутить болты -стрелки- крепления масляного поддона/КП. Ослабить болты -1...18- крест-накрест и выкрутить. Осторожно отсоединить масляный поддон от слоя герметика.
Указание: Для примера изображены детали а/м с МКП 02Q.
Установка
Установка в обратном порядке.
Осторожно! Опасность загрязнения системы смазки и подшипника. Открытые части двигателя необходимо закрывать.
Остатки герметика с привалочных поверхностей блока цилиндров и масляного поддона удалять химическим средством для удаления герметиков. Обезжирить привалочные поверхности.
Указание: Герметик не должен быть просрочен (см. срок годности).
Отрезать наконечник тюбика с герметиком по передней метке (диаметр отверстия около 2...3 мм).
Осторожно! Излишки герметика могут засорить систему смазки. Толщина слоя герметика не должна превышать предписанную.
Если крышка коленвала со стороны шкивов не заменялась
Указание: У крышки коленвала со стороны шкивов после удаления силиконовой прокладки внизу появляется уступ около 1 мм, который необходимо компенсировать слоем герметика, нанесённым в соответствующем месте масляного поддона.

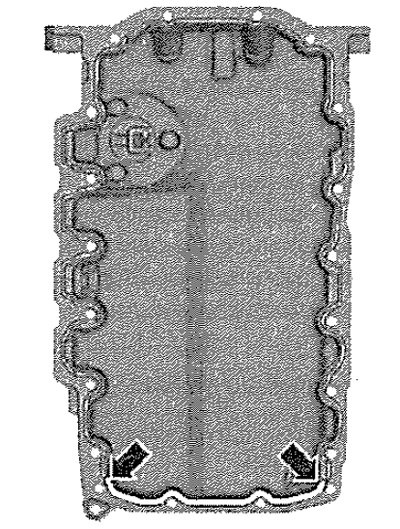

Нанести полоску герметика на очищенную привалочную плоскость масляного поддона так, как это показано на рисунке. На привалочной плоскости крышки коленвала со стороны шкивов -между стрелками-; 3...4 мм. На привалочной поверхности блока цилиндров и крышки коленвала со стороны КП: 2...3 мм. В области крышки коленвала со стороны шкивов полоска герметика должна компенсировать отсутствующую теперь силиконовую прокладку по высоте и ширине.
Указание: Масляный поддон необходимо установить в течение 5 минут после нанесения герметика.
Если крышка коленвала со стороны шкивов заменялась

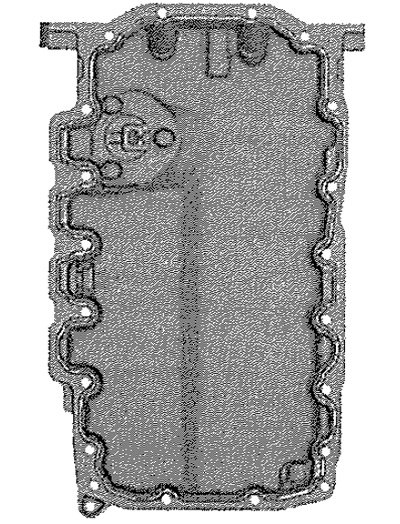

Нанести полоску герметика на очищенную привалочную плоскость масляного поддона так, как это показано на рисунке. Толщина полоски герметика: 2...3 мм.
Указание: Особенно тщательно наносить герметик вблизи крышки коленвала. Масляный поддон необходимо установить в течение 5 минут после нанесения герметика.
Продолжение для обоих случаев
Вставить успокоитель. Установить масляный поддон и затянуть болты крепления. Масляный поддон должен плотно прилегать к переходной пластине/фланцу КП.
Указание: При снятом двигателе установить масляный поддон таким образом, чтобы он установился заподлицо с блоком цилиндров со стороны маховика. После установки масляного поддона подождать примерно 30 минут до высыхания герметика. Только после этого можно заливать моторное масло.
Залить в двигатель масло и проверить его уровень.
