1. Блок цилиндров
2. Прокладка ГБЦ; после замены заменить ОЖ и масло в двигателе; учитывать каталожный номер
3. Головка блока цилиндров: снятую ГБЦ укладывать только на подложку из вспененного материала, в противном случае можно повредить свечи накаливания; дорабатывать запрещается; перед установкой проверить наличие в блоке цилиндров обеих центровочных втулок для центрирования ГБЦ; после замены заменить ОЖ и масло в двигателе; учитывать каталожный номер
4. Посадочный штифт: корпуса распредвалов
5. Болт: заменять после разборки
6. 20 Нм
7. Проушина для вывешивания двигателя
8. Распорное кольцо: при наличии повреждений заменить
9. Уплотнительное кольцо: заменять после разборки; смазать ОЖ
10. Датчик температуры ОЖ -G62-
11. Шпилька
12. Посадочный штифт: корпуса распредвалов
13. Штуцер: шлангов ОЖ
14. 10 Нм
15. Уплотнительное кольцо: заменять после разборки
16. Посадочный штифт: впускного коллектора с интеркулером
17. Центровочные втулки
Маркировка прокладки ГБЦ
Каталожный номер = -стрелка 1 -
Отверстия -стрелки 2- (игнорировать).
Отверстия -стрелка 3-
Указание: Толщина устанавливаемой прокладки ГБЦ зависит от выступания поршней. Если заменяется только прокладка ГБЦ, устанавливать новую прокладку с аналогичной маркировкой.
[Оригинал расположен на ресурсе: autoinstruction.ru]

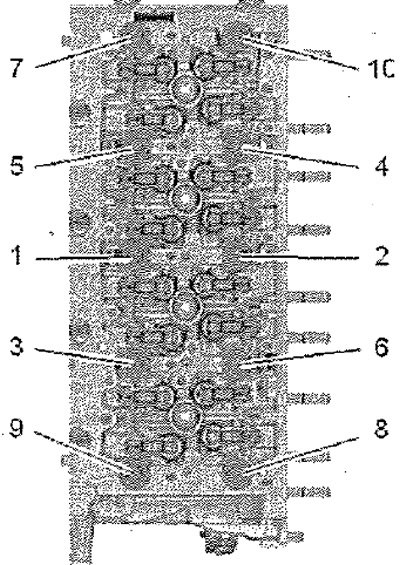

Головка блока цилиндров — момент и порядок затяжки
Указание: Заменить винты, затягиваемые с доворотом на заданный угол.

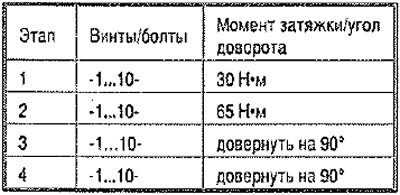

Болты затягивать поэтапно в указанной последовательности.
