Двигатель установлен
Вставить контропору -МР1-223 (3067)- в отверстие в блоке цилиндров.

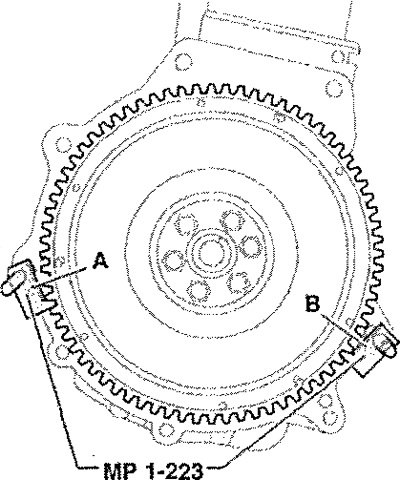

Положение установки контропоры
A. Для затяжки
B. Для отворачивания
Двигатель снят

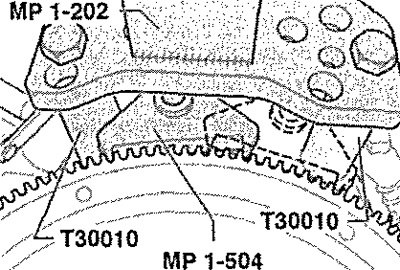

Наложить стопор маховика -МР1 -504- на зубчатый венец маховика и провернуть коленвал так, чтобы стопор оперся на втулку -Т30010-.
А/м с двухмассовым маховиком

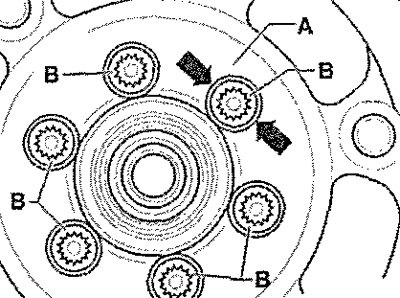

Повернуть вторичную сторону -А- двухмассового маховика так, чтобы винты -В-встали по центру отверстий -см. стрелки-.
Осторожно! При выворачивании винтов -8-обратить внимание на то, чтобы головки винтов не оставались на вторичной стороне -А- двухмассового маховика, т. к. это может привести к повреждениям.
Все
Вывернуть болты и снять маховик.
Установка
Установка в обратном порядке.
Указание: Для крепления использовать новые винты.
А/м с двухмассовым маховиком
Повернуть вторичную сторону -А- двухмассового маховика так, чтобы винты -В- встали по центру отверстий -см. стрелки-.
Все
1. Ввернуть все винты от руки.
2. Затянуть все винты в перекрёстном порядке моментом 60 Нм.
3. Довернуть все винты в перекрёстном порядке на 90° (¼ об.).
