Снятие и установка манжетного уплотнения распредвала впускных клапанов со стороны шкивов

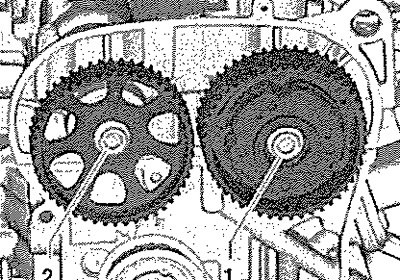

Снять зубчатый ремень со шкивов распредвалов. Выкрутить болт -1- и снять шестерню распредвала.

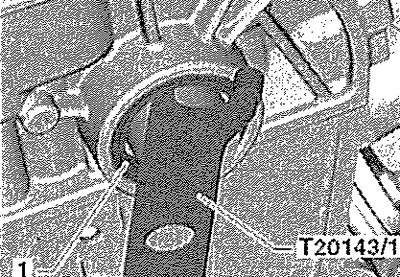

Извлечь манжетное уплотнение -1- при помощи съёмника -Т20143/1-.
Установка
Указание: Новое манжетное уплотнение не смазывать.

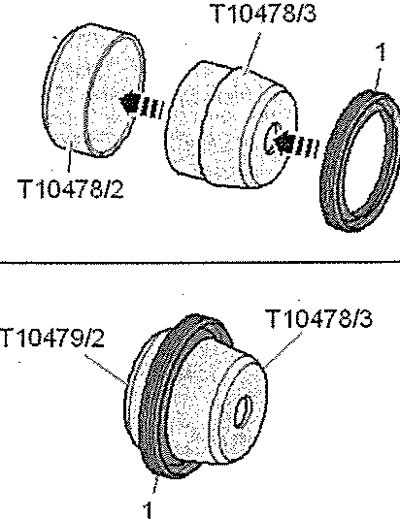

Надвинуть манжетное уплотнение -1- по запрессовочной втулке -Т10478/3- на направляющую втулку -Т10478/2-. Монтажное положение: закрытая сторона манжетного уплотнения направлена к запрессовочной втулке. Отделить запрессовочную и направляющую втулки друг от друга.

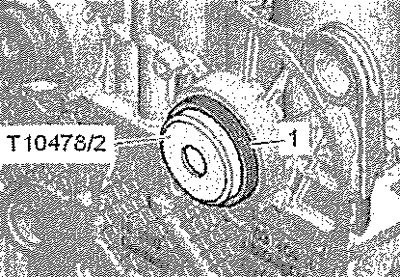

Надеть направляющую втулку -Т10478/2- с манжетным уплотнением -1- на распредвал.

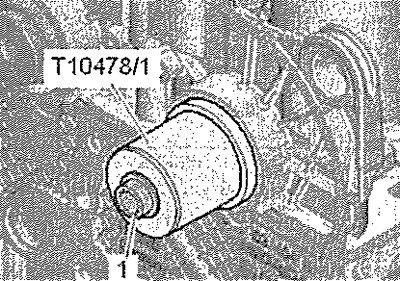

Запрессовать манжетное уплотнение до упора при помощи оправки -Т10478/1- и винта -1- шкива распредвала. Установить зубчатый ремень (отрегулировать фазы газораспределения).
Снятие и установка манжетного уплотнения распредвала выпускных клапанов со стороны шкивов

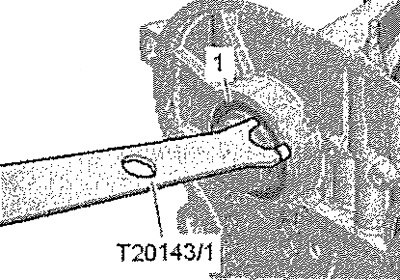

Снять с распредвалов зубчатый ремень. Выкрутить болт -2- и снять шестерню распредвала. Извлечь манжетное уплотнение -1- при помощи съёмника -Т20143/1 -.
Установка
Указание: Новое манжетное уплотнение не смазывать.

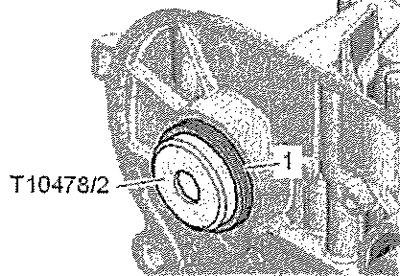

Надвинуть манжетное уплотнение -1- по запрессовочной втулке -Т10478/3- на направляющую втулку -Т10478/2-. Монтажное положение: закрытая сторона манжетного уплотнения направлена к запрессовочной втулке. Отделить запрессовочную и направляющую втулки друг от друга. Приставить направляющую втулку -Т10478/2- с манжетным уплотнением -1- к распредвалу.

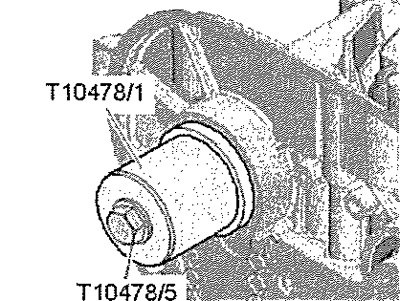

Запрессовать манжетное уплотнение до упора при помощи оправки -Т10478/1- с винтом -Т10478/5-. Установить зубчатый ремень (отрегулировать фазы газораспределения).
Снятие и установка манжетного уплотнения распредвала выпускных клапанов со стороны КП

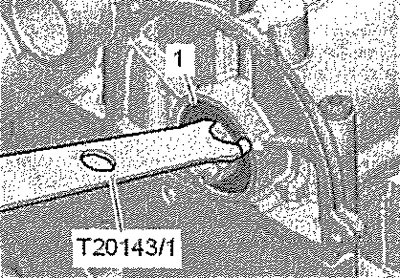

Снять зубчатый шкив насоса системы охлаждения. Осторожно вставить крюк -Т20143/1- между распредвалом и манжетным уплотнением -1-. Поддеть и извлечь манжетное уплотнение.
Установка
Указание: Новое манжетное уплотнение не смазывать.

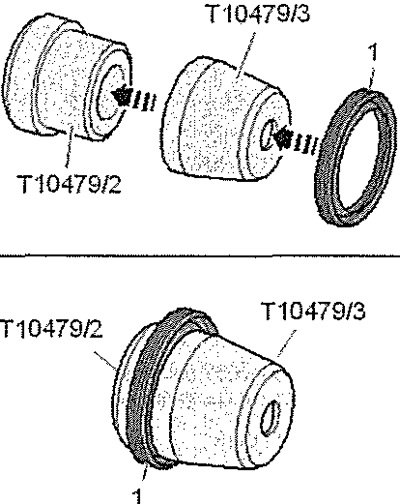

Надвинуть манжетное уплотнение -1- по запрессовочной втулке -Т10479/3- на направляющую втулку -Т10479/2-. Монтажное положение: закрытая сторона манжетного уплотнения направлена к запрессовочной втулке. Отделить запрессовочную и направляющую втулки друг от друга.

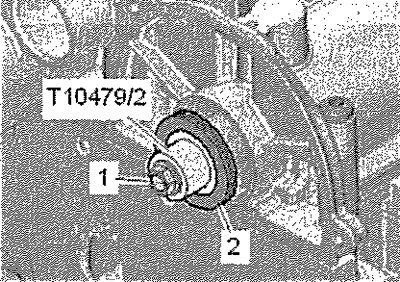

Приставить направляющую втулку -Т10479/2- с манжетным уплотнением -2- по центру к распредвалу. Зафиксировать направляющую втулку на распредвале с помощью винта -1- шкива для привода насоса системы охлаждения. Надвинуть манжетное уплотнение на распредвал и отвернуть направляющую втулку.

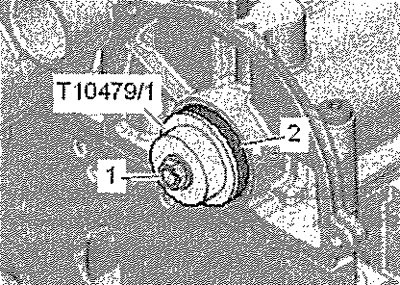

Запрессовать манжетное уплотнение до упора -2- с помощью оправки -Т10479/1- и винта -1- шкива привода насоса системы охлаждения. Установить зубчатый шкив насоса системы охлаждения.
Снятие и установка клапана 1 регулятора фаз газораспределения -N205-

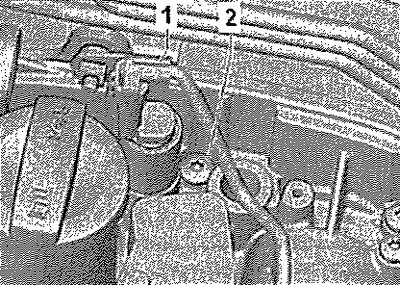

Отсоединить разъём -1-. Выкрутить винт -2- и снять клапан 1 регулятора фаз газораспределения -N205-.
Установка
Установка в обратном порядке.
Указание: Заменить уплотнительное кольцо.
