Самодиагностика и индикация неисправностей
Блок управления рулевой колонки -J527- оснащён самодиагностикой, которая облегчает поиск неисправности. Для поиска неисправности использовать в Тестере функцию „Ведомый поиск неисправностей".

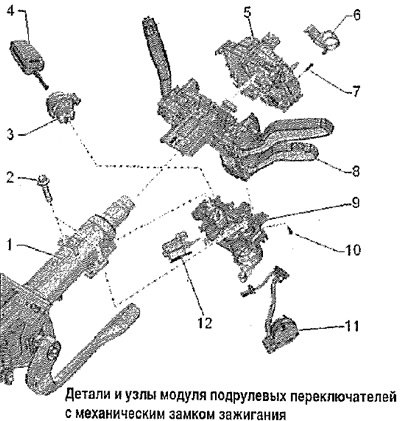

Детали и узлы модуля подрулевых переключателей с механическим замком зажигания
1. Рулевая колонка
2. Срывной болт, 2 шт.
3. Цилиндр замка
4. Ключ зажигания
5. Блок управления рулевой колонки -J527-; с витой пружиной модуля подушки безопасности и возвратным кольцом с контактным кольцом -F138-
Осторожно! Опасность повреждения возвратного кольца. Возвратное кольцо с контактным кольцом в снятом состоянии нельзя вращать друг относительно друга.
6. Транспортная блокировка
7. Винт, 1,1 Нм
8. Блок переключателей на рулевой колонке: с переключателем указателей поворота -Е2- и переключателем работы стеклоочистителя в прерывистом режиме -Е22-; вариант комплектации с круиз-контролем: с переключателем круиз-контроля -Е45-
9. Корпус замка вала рулевой колонки
10. Винт, 1,1 Нм
11. Выключатель зажигания и стартера -D-
12. Магнит блокировки извлечения ключа зажигания -N376-
Детали и узлы модуля подрулевых переключателей с блоком управления электронной блокировки рулевой колонки -J764-
1. Рулевая колонка
2. Срывной болт, 2 шт,
3. Считывающая катушка иммобилайзера -D2-
4. Ключ зажигания
5. Клавиша доступа и разрешения запуска двигателя -Е408-
6. Блок управления рулевой колонки -J527-: с витой пружиной модуля подушки безопасности и возвратным кольцом с контактным кольцом -F138-
[Весь материал скопирован с сайта Autoinstruction.ru]
Осторожно! Опасность повреждения возвратного кольца. Возвратное кольцо с контактным кольцом в снятом состоянии нельзя вращать друг относительно друга.
7. Транспортная блокировка
8. Винт, 1,1 Нм
9. Блок переключателей на рулевой колонке: с переключателем указателей поворота -Е2- и переключателем работы стеклоочистителя в прерывистом режиме -Е22-; вариант комплектации с круиз-контролем: с переключателем круиз-контроля -Е45-
10. Винт, 1,1 Нм
11. Замок с блоком управления эл. блокировки рулевой колонки -J764-
