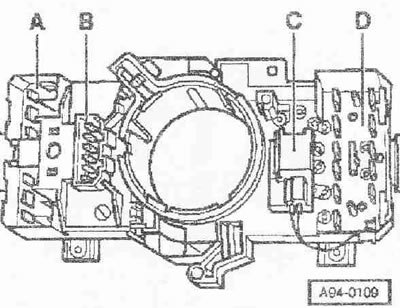

A. Разъем для переключателя стеклоочистителя; B. Разъем для FIS, интервала работы стеклоочистителя и кнопки Оеко (если имеется); C. Разъем для системы Круиз-контр о ль; D. Разъем для переключателя указателей поворота

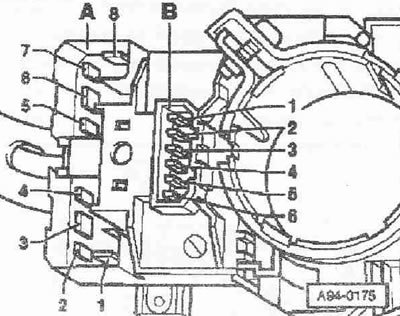

Раскладка разъемов для переключателя стеклоочистителя -А-
1. Клемма 53; 2. Не занят; 3. Клемма 53е; 4. Клемма 53с; 5. Не занят; 6. Клемма 53b; 7. Прерывистая работа стеклоочистителя; 8. Клемма 53а
Оригинал выложен на портале AutoInstruction
Распределение контактов для FJS, интервала работы стеклоочистителя и кнопки Оеко (если имеется) -В-
- 1. Информационная система, переключатель в правом положении
- 2. Информационная система, переключатель в левом положении
- 3. Клемма 31
- 4. Информационная система, сброс
- 5. Реле автоматического прерывистого режима работы стеклоочистителя -J31-
- 5. Клемма 31
Расположение контактов системы Круиз-контроля -С-
1. Не занят; 2-5. Б/У двигателя; 6. Клемма 15а; 7. Б/У двигателя

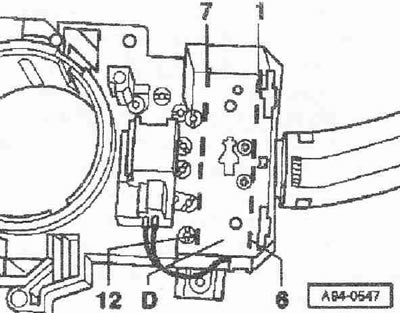

Раскладка разъемов переключателя указателей поворота -D-
1/2. Клемма 30; 3. Клемма L; 4. Клемма Р; 5. Клемма 49а; 6. Не занят; 7. Клемма 56; 8. Клемма 5бb; 9. Клемма PL; 10. Клемма PR; 11. Клемма R; 12. Клемма 56а
