Расположение контактов блока управления ABS [
Honda HR-V 1
«GH1»
]
Главная
Хонда
ХРВ
1998-2006, бензин
Ходовая часть
Тормозная система
0

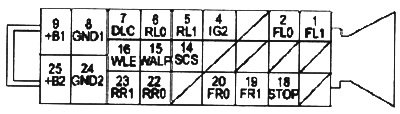

Разъем блока управления ABS

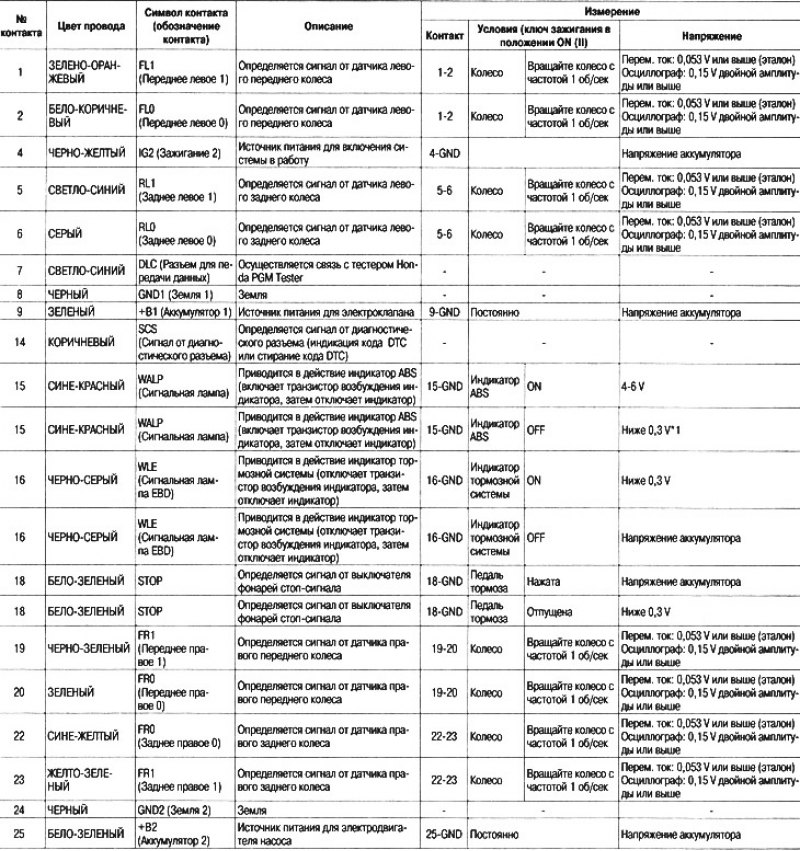

Разъем «мама» со стороны жгута
*1: При измерении напряжения замкните перемычеой контакт № 15 разъема блока управления ABS на землю кузова.
