Стандартные значения напряжений на контактах блока ЕСМ
Подготовка к измерениям

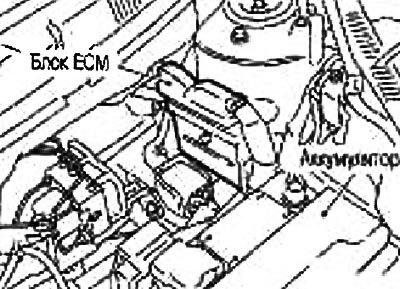

1. Блок ЕСМ расположен с левой стороны моторного отсека.
2. Снимите защитную накладку с электропроводки блока ЕСМ.

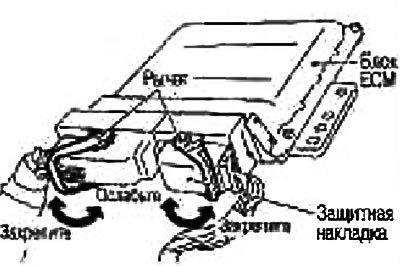

3. При отсоединении разъема от блока ЕСМ ослабьте его при помощи рычагов, как показано на рисунке.
4. Подсоедините коммутационный блок (специнструмент) и переходник Y-образного кабеля (специнструмент) между блоком ЕСМ и разъемом блока ЕСМ.
Не прикасайтесь к 2 контактам одновременно.
Эти данные для сопоставления и могут быть неточными.

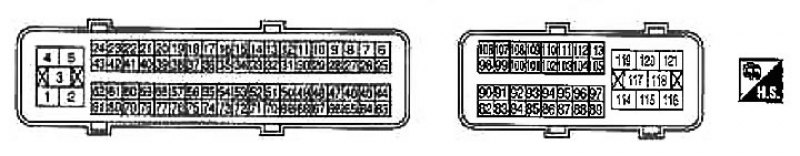

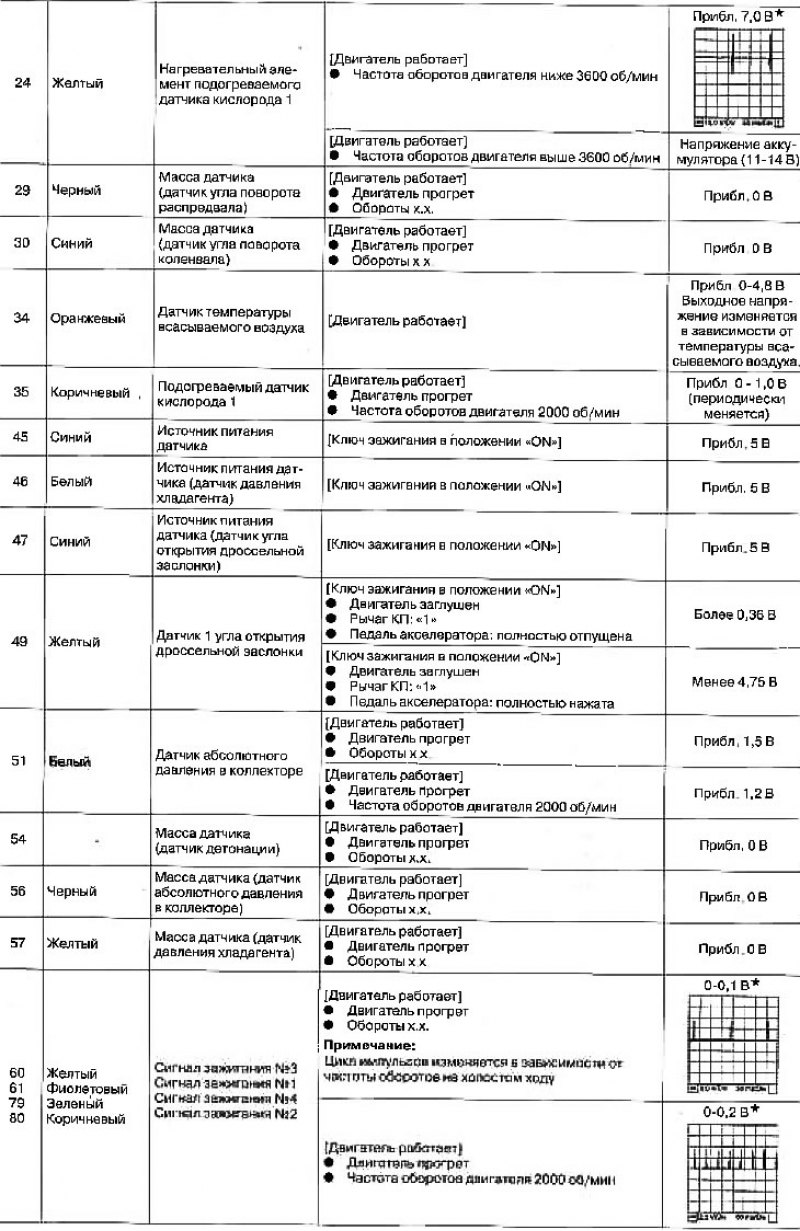

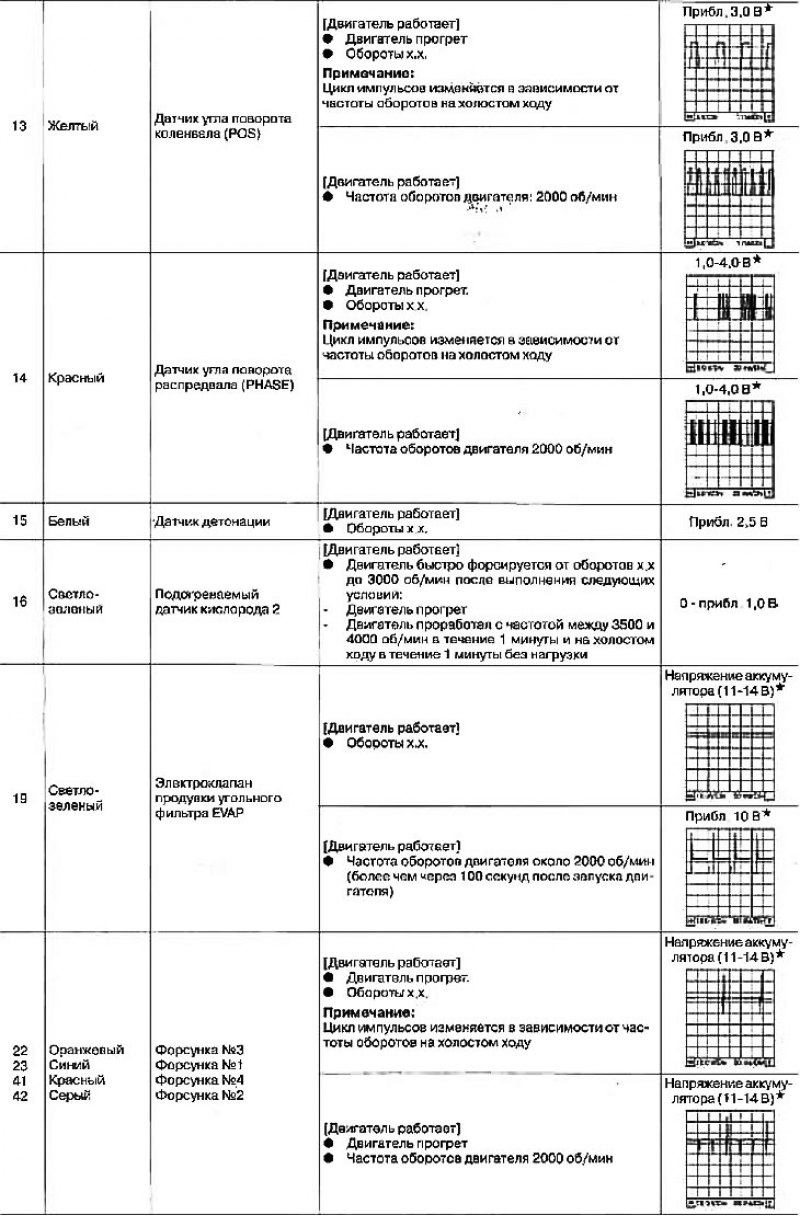

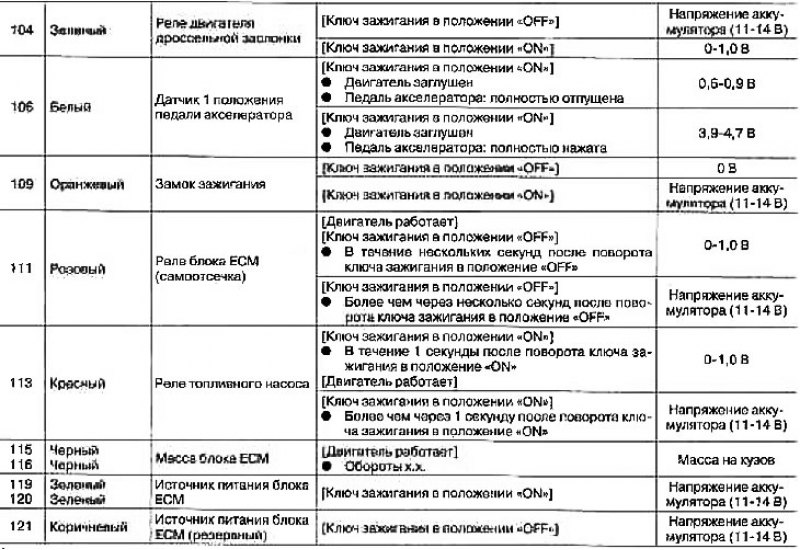

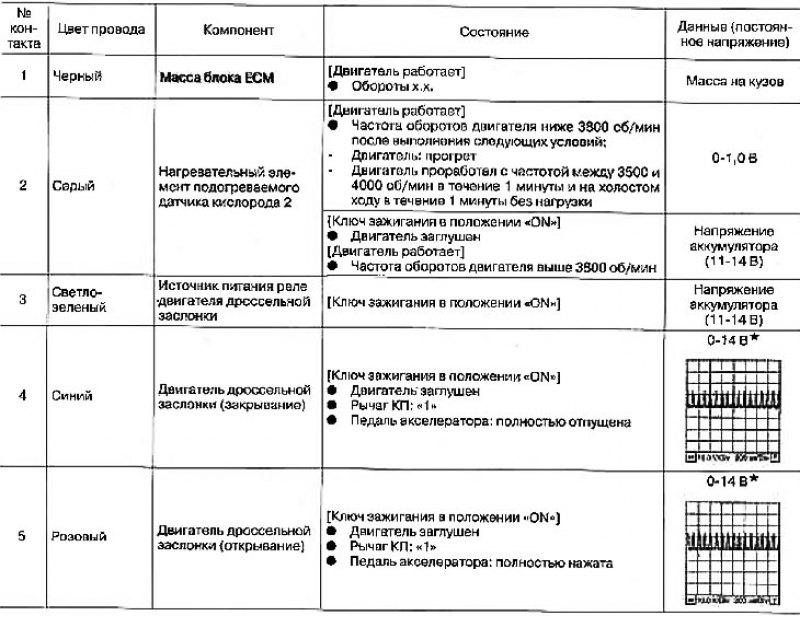

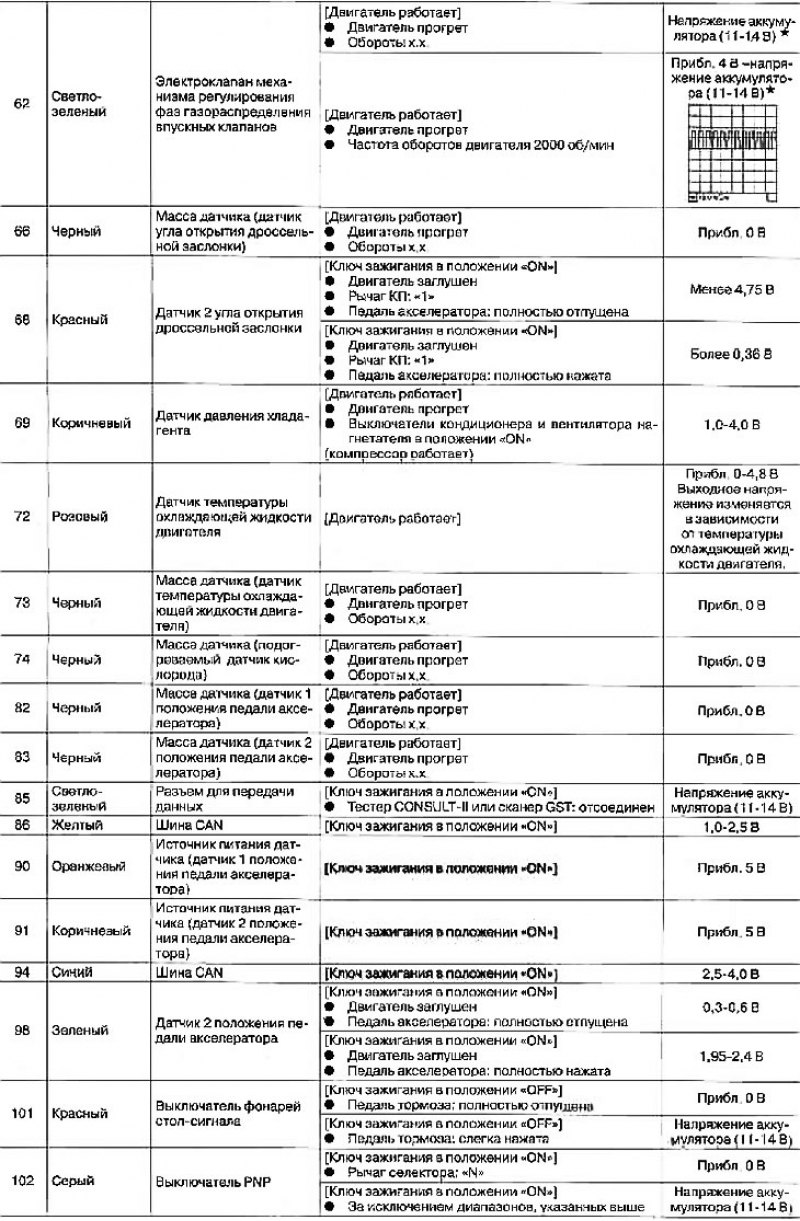

Таблица проверки блока ЕСМ
Приведенные данные являются стандартными значениями и измерены между каждым контактом и массой. Импульсные сигналы измерены при помощи тестера CONSULT-II.
Внимание: Не используйте заземляющие контакты блока ЕСМ при измерении входного/выходного напряжения. Это может привести к повреждению транзистора блока ЕСМ. Используйте заземление, отличное от контактов модуля ЕСМ напр., массу.
★: Усредненное напряжение для импульсного сигнала (фактический импульсный сигнал можно проверить на осциллографе).
