Описание
Процедура представляет собой операцию обучения подаче воздуха на оборотах холостого хода, при которой обороты двигателя поддерживаются в пределах нормы. Ее необходимо выполнять в следующих случаях:
- При замене электропривода дроссельной заслонки или блока ЕСМ.
- Когда частота оборотов х х отличается от нормы.
Подготовка
Перед выполнением процедуры обучения подаче воздуха на оборотах х х убедитесь, что соблюдены следующие условия. Процедура обучения отменяется, если одно из них не соблюдается хотя бы на мгновение.
- напряжение аккумулятора: более 12,9 В (на оборотах х.х.);
- температура охлаждающей жидкости двигателя: 70-100°С;
- выключатель PNP в положении «ON»;
- выключатель электрической нагрузки: в положении «OFF» (кондиционер, фары, обогреватель заднего стекла).
На автомобилях, оборудованных системой освещения в дневное время, установите выключатель освещения в 1-ое положение для включения лишь небольших фонарей.
- рулевое колесо: в нейтральном положении (соответствующем прямолинейному движению);
- скорость автомобиля: автомобиль стоит;
- коробка передач: прогрета;
Совершите поездку на автомобиле в течение 10 минут.
Процедура выполнения
Примечание:
- Рекомендуется проводить точный хронометраж времени при помощи часов.
- Если в цепи датчика положения педали акселератора имеется неисправность, переключение в режим диагностики невозможно.
1. Выполните процедуру обучения от-пущенному положению педали акселератора.
2. Выполните процедуру обучения закрытому положению дроссельной заслонки.
3. Запустите двигатель и прогрейте его до нормальной рабочей температуры.
4. Убедитесь, что соблюдены все условия, упомянутые в разделе «Подготовка».
5. Поверните ключ зажигания в положение «OFF» и выждите не менее 10 секунд.
6. Убедитесь, что педаль акселератора полностью отпущена, поверните ключ зажигания в положение «ON» и выждите 3 секунды.

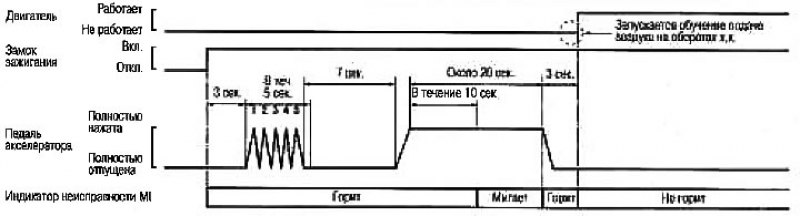

7. Быстро пять раз в течение 5 секунд повторите следующую процедуру:
- а. Полностью нажмите на педаль акселератора
- b. Полностью отпустите педаль акселератора
8. Выждите 7 секунд, полностью нажмите на педаль акселератора и удерживайте ее прибл. 20 секунд, пока индикатор неисправности Ml не перестанет мигать и загорится устойчивым светом.
9. Полностью отпустите педаль акселератора в течение 3 секунд после загорания индикатора неисправности Ml.
10. Запустите двигатель и дайте ему поработать на оборотах х.х.
11. Выждите 20 секунд.
12. Форсируйте двигатель два-три раза и убедитесь, что частота оборотов х.х. в норме
| Параметр | Спецификация |
| Частота оборотов х.х. | 650±50 об/мин (в положении «N») |
13. Если частота оборотов х х отличается от нормы, процедура обучения подаче воздуха на оборотах холостого хода выполнена не будет. В этом случае отыщите причину неисправности, руководствуясь «Процедурой диагностики».
Процедура диагностики
Если процедуру обучения подаче воздуха на оборотах холостого хода провести невозможно, выполните следующее:
1. Убедитесь, что дроссельная заслонка полностью закрыта.
2. Проверьте работу клапана PCV.
3. Убедитесь, что на участке за дроссельной заслонкой нет подсоса воздуха.
4. Если с тремя пунктами выше все в порядке, то возникает подозрение относительно составных частей двигателя и правильности их установки. Проведите проверку и устраните причину неисправности.
5. Если после запуска двигателя возникает одно из следующих состоянии, устраните причину неисправности и выполните процедуру обучения подаче воздуха на оборотах холостого хода с самого начала:
- Двигатель глохнет.
- Двигатель работает неустойчиво на оборотах х.х.
