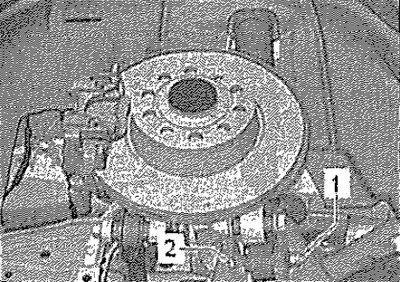

Открутить винт -2- и гайку -1-. Снять амортизатор.
Установка
Установка в обратном порядке.
Указание: Прикручивать амортизатор к поперечному рычагу можно только тогда, когда размер "а" между серединой ступицы и нижним краем колёсной арки соответствует определённому значению (полная снаряжённая масса)!

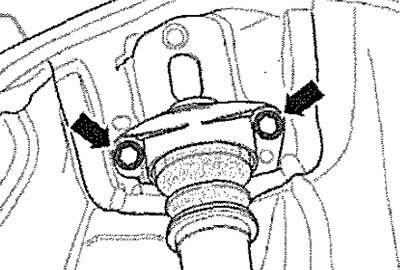

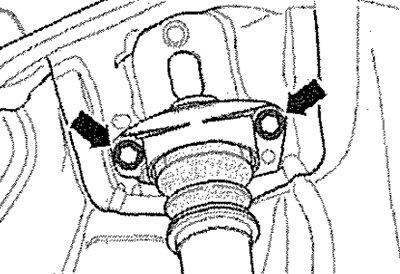

Установить амортизатор и затянуть болты -стрелки-.
Затянуть болт -2- гайкой -1-. Установить подкрылок. Установить колесо и затянуть болты его крепления.
Снятие и установка пружины с левой стороны

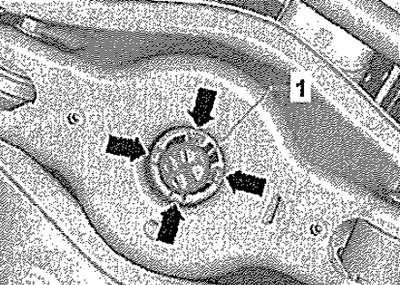

Снять колесо. Вдавить внутрь выступы -стрелки- вспомогательного приспособления -1-. Снять приспособление -1-.

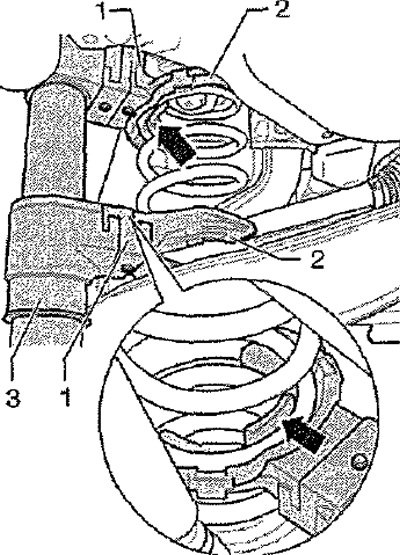

Установить стяжку пружин -3-.
Внимание! Обеспечить надлежащую посадку витой пружины в захвате, напр. -V.A.G 1752/ЗА-, (опасность несчастного случая).
Сжимать пружину до тех, пор пока не удастся её извлечь. Снять пружину.
1. Адаптер напр. -V.A.G 1752/9-
2. Захват, напр. -V.A.G 1752J3A-
3. Стяжка для пружин, напр. -V.A.G 1752/1-
Установка в обратном порядке. Проверить подкладку пружины на наличие повреждений, при необходимости заменить.

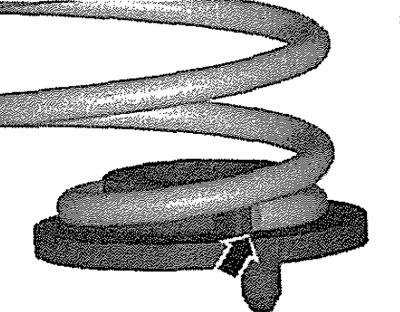

Указание: Конец витка пружины -стрелка-должен прилегать к упору нижней прокладки пружины.

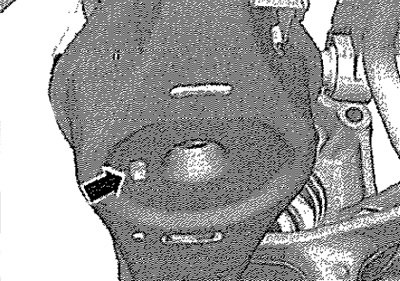

Установить пружину вместе с подкладкой. Выступ подкладки пружины необходимо вставить в отверстие нижнего поперечного рычага -стрелка-. Верхнюю подкладку установить на верхний виток пружины. Распустить пружину. При этом выемка верхней прокладки пружины должна совместиться с соответствующим выступом на кузове. Снять приспособление для сжатия пружин подвески. Установить колесо и затянуть болты его крепления.
Снятие и установка пружины с правой стороны
Определить размер "а". Снять колесо. Вдавить внутрь выступы -стрелки- вспомогательного приспособления -1-. Снять приспособление -1-. Установить стяжку пружин -3-.
Внимание! Обеспечить надлежащую посадку витой пружины в захвате, напр.-VAG 175273А-, (опасность несчастного случая).
1. Захват, напр. -V.A.G 1752/ЗА-
2. Адаптер напр.-V.A.G 1752/9-
3. Стяжка для пружин, напр. -V.A.G 1752/1-

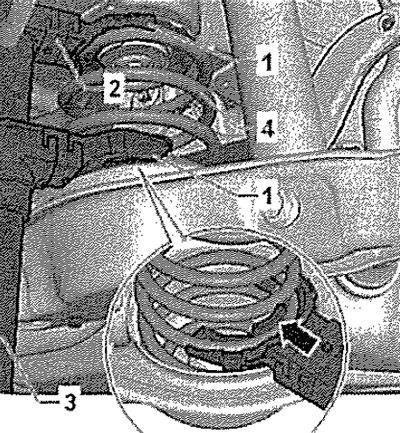

4. Пружина

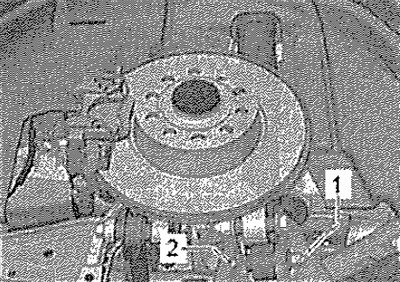

Сжать пружину. Открутить болт -2- с гайкой-1-.

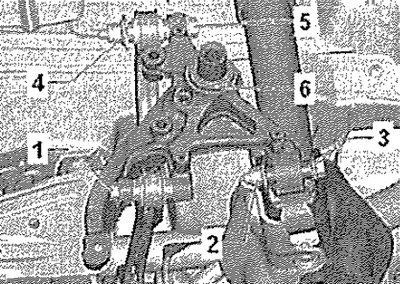

Открутить болт -3- с гайкой -2-.
Снять пружину.
Установка
Установка в обратном порядке. Проверить подкладку пружины на наличие повреждений, при необходимости заменить,
Указание: Конец витка пружины -стрелка- должен прилегать к упору нижней прокладки пружины.
Установить пружину вместе с подкладкой. Выступ подкладки пружины необходимо вставить в отверстие нижнего поперечного рычага -стрелка-. Верхнюю подкладку установить на верхний виток пружины. Распустить пружину. При этом выемка верхней прокладки пружинь? должна совместиться с соответствующим выступом на кузове. Установить и затянуть нижний болт крепления амортизатора к корпусу подшипника, затягивать в положении, соответствующем снаряжённой массе. Снять стяжку пружин подвески. Установить колесо и затянуть болты его крепления.
