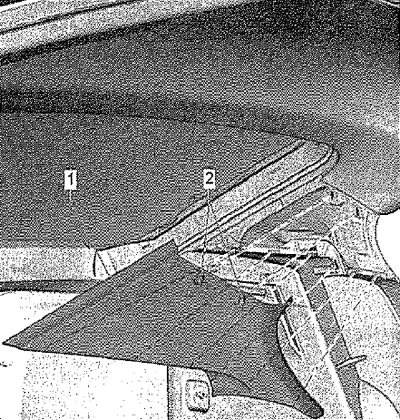

Освободить облицовку стойки С в передней части -1- из окантовки заднего уплотнителя двери. Отсоединить заднюю часть от уплотнителя крышки багажника. Отсоединить облицовку от зажимов -2-. Выдвинуть направляющие облицовки стойки С из верхней облицовки багажного отделения и вынуть облицовку из а/м.
Установка
Установка в обратном порядке.
Указание: Перед монтажом проверить все элементы крепления на отсутствие повреждений и при необходимости заменить.
После монтажа облицовки убедиться, что облицовка вошла в окантовку уплотнителя двери.

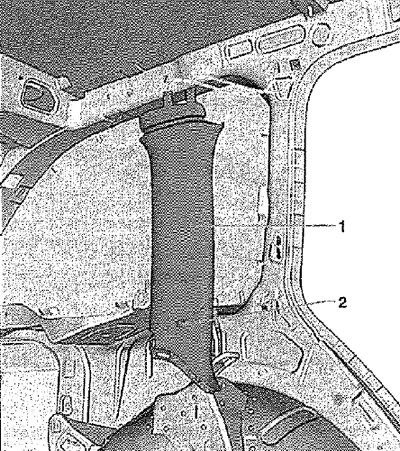

Снятие и установка верхней облицовки стойки С (Combi)
Снять облицовку колёсной арки на стойке С снизу. Частично снять боковую облицовку багажного отсека, чтобы верхнюю облицовку стойки В можно было отсоединить. Освободить облицовку -1- фиксатора -2-. Выдвинуть направляющие облицовки стойки С из верхней облицовки багажного отделения и извлечь облицовку из ан.
Установка
Установка в обратном порядке.
Указание: Перед монтажом проверить все элементы крепления на отсутствие повреждений и при необходимости заменить.
(Материал опубликован ранее на AutoInstruction.ru)
После монтажа облицовки убедиться, что облицовка вошла в окантовку уплотнителя двери.
Снятие и установка облицовки колёсной арки на стойке С

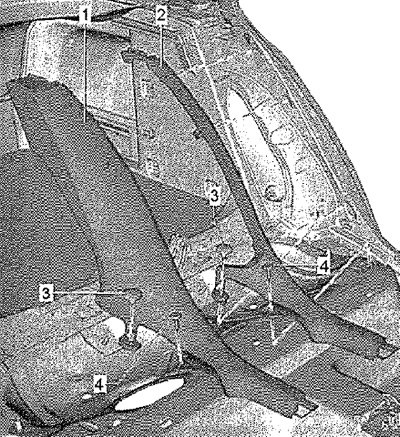

Указание: Для лучшей наглядности сиденье и подлокотник на рисунке но показаны. Разные исполнения облицовки а/м с боковыми подушками безопасности -2-.
Снять сиденье.
А/м с боковыми подушками безопасности
Внимание! Соблюдайте общие правила безопасности при обращении с пиротехническими модулями подушек безопасности, преднатяжителей ремней безопасности и устройства отключения АКБ.
Снять боковую подушку безопасности.
Далее для всех а/м
Вынуть пластмассовую заклёпку -4-. Отвернуть пластмассовую гайку -3-. Отсоединить облицовку по направлению внутрь салона.
Указание: При снятии облицовки колёсной арки привести спинку заднего сиденья в удобное для работы положение.
Снять нижнюю облицовку стойки В или приподнять ее заднюю часть. Вдвинуть облицовку колёсной арки -1- или -2- из-под нижней облицовки стойки В и снять.
Установка
Установка в обратном порядке.
Указание: Перед монтажом проверить все элементы крепления на отсутствие повреждений и при необходимости заменить. Убедиться, что оба блока колёсной ниши вошла в окантовку уплотнителя двери.
А/м с боковыми подушками безопасности
Установить боковую подушку безопасности.
Снятие и установка облицовки колёсной арки на стойке С (Combi)

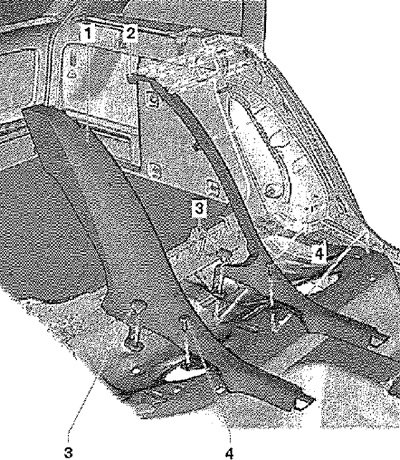

Указание: Для лучшей наглядности сиденье и подлокотник на рисунке не показаны. Разные исполнения облицовки а/м с боковыми подушками безопасности -2-.
Снять сиденье.
А/м с боковыми подушками безопасности
Внимание! Соблюдайте общие правила безопасности при обращении с пиротехническими модулями подушек безопасности, преднатяжителей ремней безопасности и устройства отключения АКБ.
Снять боковую подушку безопасности.
Далее для всех а/м
Вынуть пластмассовую заклёпку -4-. Отвернуть пластмассовую гайку -3-. Отсоединить облицовку по направлению внутрь салона.
Указание: При снятии облицовки колёсной арки привести спинку заднего сиденья в удобное для работы положение.
Снять нижнюю облицовку стойки В или приподнять её заднюю часть. Вдвинуть облицовку колёсной арки -1- или -2- из-под нижней облицовки стойки В и снять.
Установка
Установка в обратном порядке.
Указание: Перед монтажом проверить все элементы крепления на отсутствие повреждений и при необходимости заменить. Убедиться, что облицовка колёсной ниши вошла в окантовку уплотнителя двери.
А/м с боковыми подушками безопасности
Установить боковую подушку безопасности.
