Снятие и установка верхней части боковой облицовки багажного отсека

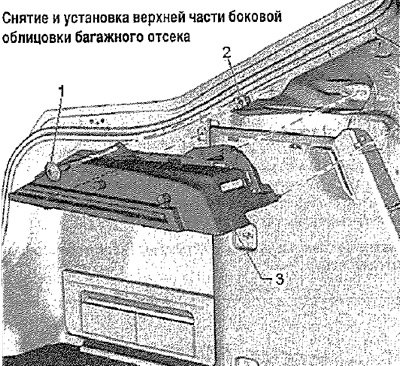

1. Верхняя часть боковой облицовки багажника. Снятие: Снять облицовку колёсной ниши. Снять облицовку стойки С. Вывернуть винт -1-. Отсоединить облицовку от креплений на кузове. Установка в обратном порядке.
2. Распорная вставка
3. Винт: Момент затяжки — 2,5 Нм.
Снятие и установка боковой облицовки багажного отсека
Указание: Исполнение боковой облицовки зависит от комплектации а/м.

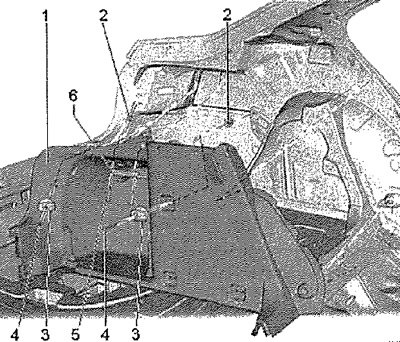

Снять облицовку багажника. Снять облицовку погрузочной кромки багажного отсека. Снять сиденье. Снять спинку сиденья. Снять заднюю боковую подушку безопасности, а при необходимости боковину сиденья (в зависимости от комплектации а/м). Снять верхнюю часть боковой облицовки багажника. Вывернуть винты -4- (1,2 Нм) фиксаторов -3-. Вывернуть винты -5- (2,5 Нм) крючка для сумок -6- (только с левой стороны). Частично отсоединить уплотнитель двери багажного отсека в области облицовки багажного отсека. Немного сдвинуть облицовку. Отсоединить разъём плафона освещения багажного отсека. Отсоединить разъём розетки (только с левой стороны). Вынуть облицовку -1- из багажного отсека.
Установка в обратном порядке.
Снятие и установка боковой облицовки багажного отсека (Combi)
Указание: Исполнение боковой облицовки зависит от комплектации а/м.

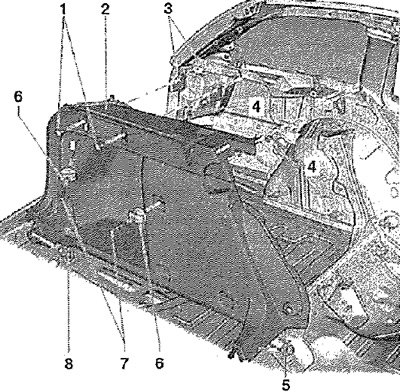

Снять штору на роликах из багажника. Снять вещевое отделение (только с правой стороны). Высвободить облицовку багажного отсека из сабвуфера (в зависимости от комплектации а/м). Снять облицовку погрузочной кромки багажного отсека. Снять сиденье. Снять спинку. Снять заднюю боковую подушку безопасности, а при необходимости боковину сиденья (в зависимости от комплектации а/м). Вывернуть винты -7- (2,5 Нм) фиксаторов -6-. Вывернуть винты -1- (7 Нм) крюков для сумок -3-. Разблокировать пластиковый пистон -5- и извлечь. Разблокировать пластиковый пистон -8- и извлечь, Вывернуть винты -4- (2,5 Нм). Частично отсоединить уплотнитель двери багажного отсека в области облицовки багажного отсека. Немного сдвинуть облицовку. Отсоединить разъём плафона освещения багажного отсека. Отсоединить разъём электрической розетки. Вынуть облицовку -2- из багажного отсека.
Установка
Установка в обратном порядке.
Указание: Перед монтажом проверить все элементы крепления на отсутствие повреждений и при необходимости заменить.
