Отпереть фиксаторы по краям двери. Отпереть фиксаторы по верхнему краю двери. Снять облицовку.
Установка
Вставить облицовку у рамки стоп -сигнала- -3-. Зафиксировать рамку у верхнего края двери. Завести облицовку крышки багажника под концы облицовки рамы заднего стекла. Зафиксировать облицовку заднего стекла по краям.
Указание: Перед монтажом проверить все элементы крепления на отсутствие повреждений и при необходимости заменить.

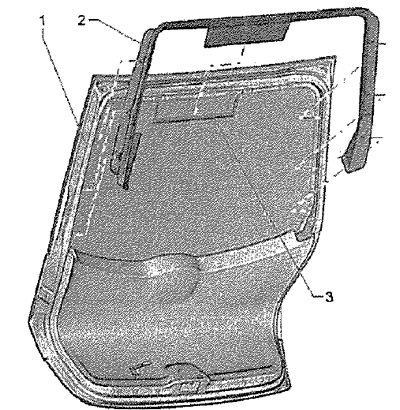

Снятие и установка облицовки заднего стекла (Combi)
Исходник статьи на этом веб-сайте [www.AutoInstruction.ru]
Снять облицовку багажной двери. Разблокировать пластиковые пистоны -3- и снять их. Отпереть фиксаторы по краям двери -1-. Отпереть фиксаторы на верхнем крае двери -1-. Снять облицовку -2-.
Установка
Зафиксировать рамку у верхнего края двери. Зафиксировать облицовку заднего стекла по краям. Закрепить пластиковыми пистонами -3-.
Указание: Перед монтажом проверить все элементы крепления на отсутствие повреждений и при необходимости заменить.

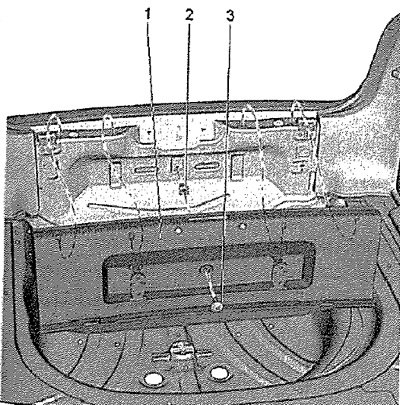

Снятие и установка накладки погрузочной кромки багажного отсека
Вывернуть винт -3-. Частично отсоединить уплотнитель двери багажного отсека в области облицовки погрузочной кромки багажного отсека. Отсоединить погрузочную кромку багажного отсека -1- от несущей панели движением вверх, при этом отпираются фиксаторы.
Установка
Установка в обратном порядке.
Указание: Перед монтажом проверить все элементы крепления на отсутствие повреждений и при необходимости заменить.
Обратить внимание на то, чтобы накладка погрузочной кромки багажного отсека после установки находилась в окантовке уплотнителя крышки багажника.

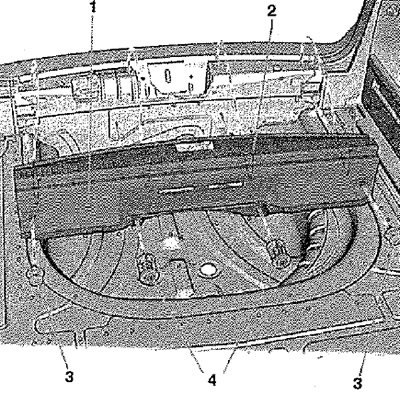

Снятие и установка накладки погрузочной кромки багажного отсека (Combi)
Разблокировать пластиковые пистоны -3- и снять их. Вывернуть винты -4- (2,5 Нм). Отсоединить погрузочную кромку багажного отсека -1- от несущей панели движением вверх, при этом отпираются фиксаторы -2-.
Установка
Установка в обратном порядке.
Указание: Перед монтажом проверить все элементы крепления на отсутствие повреждений и при необходимости заменить.
Обратить внимание на то, чтобы накладка погрузочной кромки багажного отсека после установки находилась в окантовке уплотнителя крышки багажника.
