Указание: Перед снятием рамы пометить её монтажное положение. Для снятия рамы требуются 2 человека. Один механик ослабляет винты, в то время как второй механик придерживает раму и вынимает её из а/м.

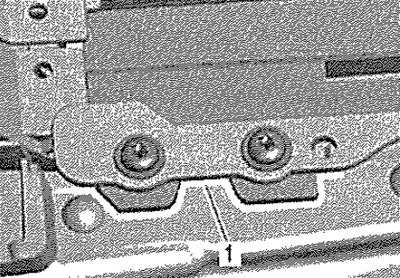

Потолок снят. Накладка шторки люка снята. Пометить монтажное положение рамы направляющей кулисного механизма -1- относительно рамы люка.

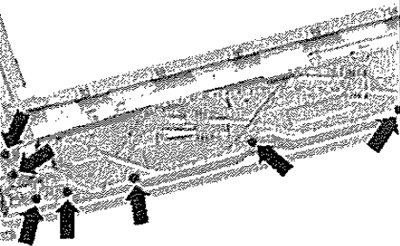

Сначала вывернуть на раме задние винты -стрелка-.
Осторожно! При снятии винты -стрелка А- пока остаются вкрученными.

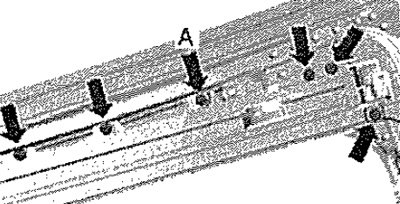

Вывернуть винты -стрелка-. Придержать раму и только тогда вывернуть винты -стрелка а-. Вынуть раму через проём крышки багажника.
Установка
Установить деталь по сделанным перед снятием меткам и закрепить её винтами. Затянуть винты попеременно в направлении от переднего края к заднему предписанным моментом затяжки.
Снятие и установка дренажных шлангов

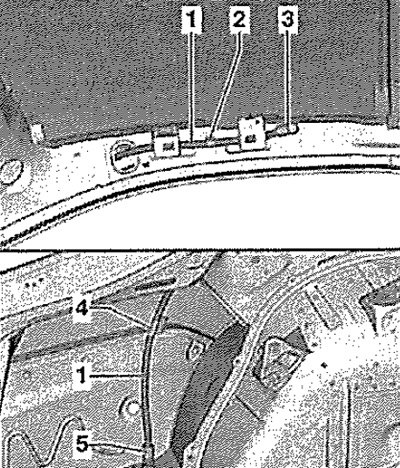

Дренажный шланг -1-. Крепёжный хомут -2- (насаживается на задний поручень). Крепёжный угловой соединитель -3-. Крепёжный хомут -4- (наклеивается на боковину). Сливной клапан -5- (в отверстии в боковине). Опустить фасонный потолок. Снять боковую облицовку багажного отсека, Снять фиксаторы -2 и 4-. Извлечь дренажный шланг из кузова.
Установка
Установка в обратном порядке.
Осторожно! Обратить внимание на то, чтобы дренажный шланг не был пережат!
Источник статьи доступен на сайте: Autoinstruction.ru
Очистка водосточных шлангов
Указание: Для очистки рекомендуется использовать в качестве инструмента гибкий тросик.
Очистка осуществляется путем удаления загрязнений из сливного клапана и прочистки дренажного шланга с помощью троса привода.
