Снятие и установка стеклянной крышки

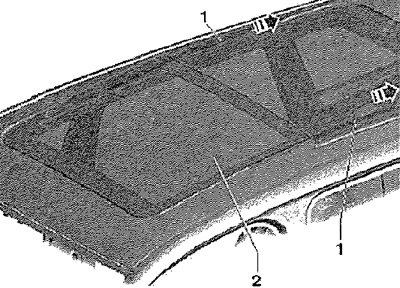

Открыть стеклянную крышку -2- так, чтобы стали доступны накладки -1-. Сдвинуть накладки -1- из салона назад в направлении -стрелки-.
Указание: Для выворачивания винтов следует использовать намагниченный инструмент, чтобы винты не упали в механизм люка сдвижной крышки.

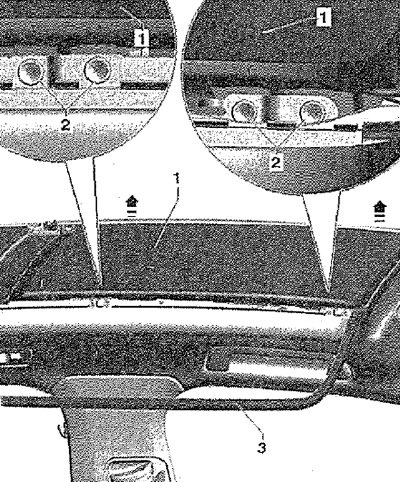

Отсоединить уплотнитель -3- от монтажной рамки. Вывернуть винты -2- стеклянной крышки -1- слева и справа. Вынуть стеклянную крышку движением вверх -стрелки-.
Статья перепечатана отсюда: AutoInstruction.ru
Установка
Указание: При установке стеклянной крышки использовать только новые болты. Для вворачивания винтов следует использовать намагниченный инструмент, чтобы винты не упали в направляющую люка со сдвижной крышкой.

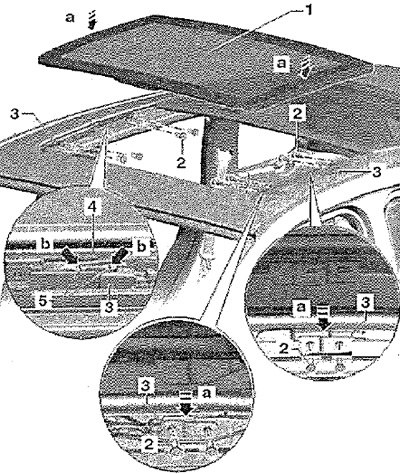

При необходимости сдвинуть выдвижной механизм -3- с обеих сторон, так чтобы метки -5- выстроились в одну линию -стрелки b-. Вставить стеклянную крышку -1- сверху -стрелки а- в выдвижной механизм -3-. Ввернуть винты -2-, но не затягивать. Отрегулировать переднюю часть стеклянной крышки. Затянуть винты -2-. Момент затяжки — 7 Нм. Установить накладку -2- на стеклянную крышку -1- и надвинуть ее на крепление. После окончания всех работ выполнить установочный прогон электродвигателя сдвижной крышки люка.
Снятие и установка задней части стеклянной крышки
Указание: Для выворачивания винтов следует использовать намагниченный инструмент, чтобы винты не упали в направляющую люка со сдвижной крышкой.

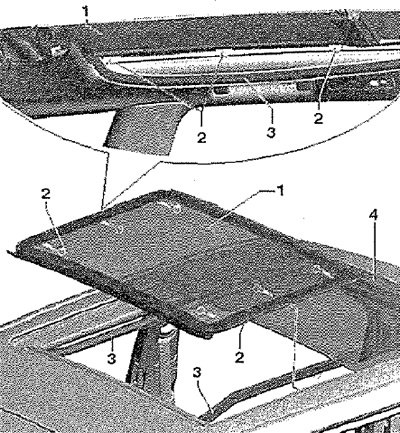

Отсоединить уплотнитель -3- от монтажной рамки. Вывернуть винты -2- стеклянной крышки -1- слева и справа.

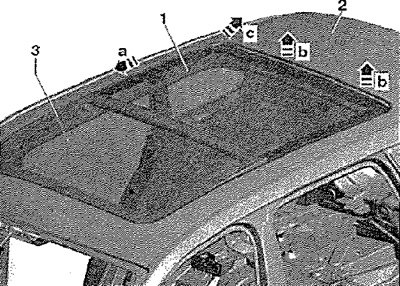

Немного задвинуть задняя часть стеклянной крышки -1- под переднюю часть -3- -стрелка а-. Извлечь заднюю часть стеклянной крышки -1- из проема -2- только в его задней части -стрелки b-. Сдвинуть заднюю часть стеклянной крышки -1- по диагонали вверх -стрелка с - над крышей -2- и вытянуть ее из-под передней части стеклянной крышки -3-.
Установка
Указание: При установке стеклянной крышки использовать только новые болты. Для вворачивания винтов следует использовать намагниченный инструмент, чтобы винты не упали в направляющую люка со сдвижной крышкой.
Установка в обратном порядке. Установить заднюю часть стеклянной крышки -1- сверху по диагонали под переднюю часть стеклянной крышки -3-. Вставить заднюю часть стеклянной крышки -1- в -заднюю часть проема -2- движением вниз и затем сдвинуть ее назад. Ввернуть винты -2-, но не затягивать. Отрегулировать заднюю часть стеклянной крышки -1-. После регулировки задней части стеклянной крышки затянуть винты. Момент затяжки — 7 Нм.

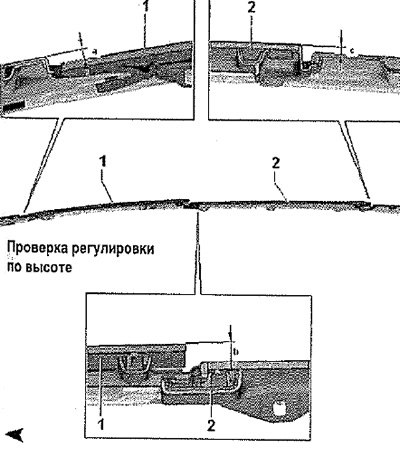

Проверка регулировки по высоте
Указание: Передняя часть стеклянной крышки регулируется только по переднему краю, задняя часть — только по заднему краю. Для обеспечения наилучшего обзора обратить внимание на то, чтобы регулировка елевой и с правой стороны выполнялась как можно более равномерно {симметрично). Стрелка показывает направление движения.
Проверить с помощью глубиномера регулировку передней части стеклянной крышки -1- и задней части стеклянной крышки -2-.
- Размер -а-: 1,5 +1 мм
- Размер -b-: 1 +1 мм
- Размер -с-: 1 ± 1 мм
При отклонении измеренных значений от заданных необходимо отрегулировать стеклянную крышку. Отрегулировать переднюю часть стеклянной крышки. Отрегулировать заднюю часть стеклянной крышки.
