Система пассивной безопасности водителя и переднего пассажира
Она включает в себя:
- преднатяжители ремней безопасности;
- ограничитель усилия прижатия;
- боковые подушки безопасности, которые срабатывают при сильных боковых ударах;
- подушки безопасности водителя и переднего пассажира.
В случае фронтального удара эти устройства могут сработать как отдельно друг от друга, так и одновременно.
В зависимости от силы удара возможны три варианта срабатывания:
- защита обеспечивается только ремнем безопасности;
- срабатывает преднатяжитель, при этом корректируется положение и выбирается слабина ремня;
- в случае очень сильного удара дополнительно срабатывают подушка безопасности и ограничитель усилия натяжения ремня.
Преднатяжители ремней безопасности передних сидений
Системы безопасности становятся работоспособными спустя несколько секунд после включения зажигания.

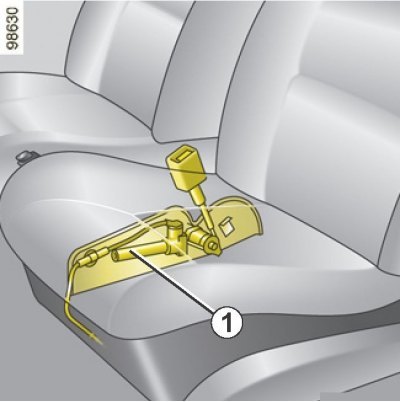

При сильном фронтальном ударе электронный блок управления включает воспламенитель преднатяжителя ремня безопасности, приводя таким образом в движение поршень 1. Этот поршень мгновенно натягивает ремень безопасности, прижимая его к телу и таким образом повышая эффективность защиты.
- После дорожно-транспортного происшествия произведите проверку всей системы пассивной безопасности.
- Любые работы с системой обеспечения безопасности (преднатяжителями ремней безопасности, подушками безопасности, электронными блоками, электропроводкой) или ее использование на другом автомобиле, даже той же модели, категорически запрещены.
- Во избежание самопроизвольного срабатывания и возможных травм все работы с преднатяжителями ремней безопасности и подушками безопасности должны выполняться только квалифицированным персоналом сервисной станции компании-производителя.
- Проверка электрических характеристик воспламенителя преднатяжителей ремней безопасности должна выполняться только квалифицированным персоналом, располагающим необходимым оборудованием.
- При утилизации Вашего автомобиля обратитесь на сервисную станцию компании-производителя для демонтажа пиротехнических газогенераторов преднатяжителей ремней безопасности и подушек безопасности.
Ограничитель усилия прижатия ремней безопасности
Это устройство включается при определенной силе удара для ограничения силы давления ремня на туловище.
Подушки безопасности водителя и переднего пассажира
Места водителя и переднего пассажира снабжены подушками безопасности.

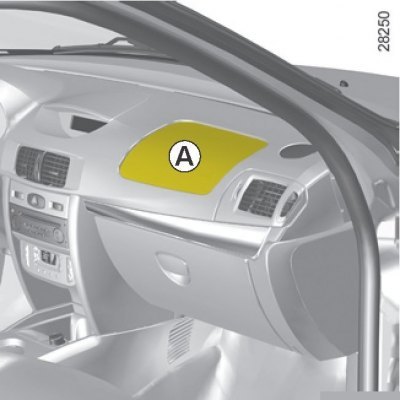

Надписи «Airbag» на рулевом колесе и на приборной панели (зона действия подушки безопасности Л), а также наклейка в нижней части ветрового стекла свидетельствуют о том, что данное оборудование установлено на автомобиле.
Система каждой подушки безопасности включает в себя:
- подушка безопасности и газогенератор в рулевом колесе (подушка безопасности водителя) или в приборной панели (подушка безопасности переднего пассажира);
- электронный блок, управляющий электрическим воспламенителем газогенератора;
- сигнальная лампа системы на щитке приборов;
- удаленные датчики, дополняющие данное устройство.
Подушка безопасности приводится в действие пиротехнической системой, чем объясняется звук хлопка, а также выделение тепла и дыма при ее развертывании (что не означает начала пожара). При развертывании подушки безопасности, которая должна срабатывать немедленно, человек может получить повреждения кожи или иные легкие травмы.
Принцип действия
Система срабатывает только при включенном зажигании.
При сильном фронтальном ударе подушки мгновенно наполняются газом, ослабляя, таким образом, удар головы и грудной клетки водителя о рулевое колесо и головы и грудной клетки переднего пассажира о приборную панель; после удара подушки сразу же сдуваются, что позволяет свободно покинуть автомобиль.
(Текст взят с портала проекта: «AutoInstruction»)
Если при повторном включении зажигания сигнальная лампа не гаснет, это свидетельствует о неисправности в системе подушки безопасности.
Не рекомендуется сажать на это место пассажира.
Срочно обратитесь на сервисную станцию компании-производителя.
Нарушения работы

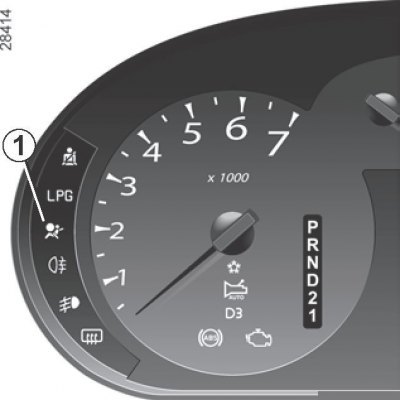

При включении зажигания на несколько секунд загорается сигнальная лампа 1, расположенная на щитке приборов.
Если при включении зажигания сигнальная лампа не загорается, это свидетельствует о неисправности в системе подушки безопасности.
Если лампа загорается во время движения автомобиля, остановите автомобиль и выключите зажигание.
Подушка безопасности приводится в действие пиротехнической системой, чем объясняется звук хлопка, а также выделение тепла и дыма при ее развертывании (что не означает начала пожара). При развертывании подушки безопасности, которая должна срабатывать немедленно, человек может получить повреждения кожи или иные легкие травмы.
в приведенных ниже предупреждениях указано, как обеспечить беспрепятственное срабатывание подушки безопасности и, тем самым, избежать тяжелых травм при ее срабатывании.
Предупреждения, касающиеся подушки безопасности водителя
- Не изменяйте конструкцию рулевого колеса и его ступицы.
- Запрещается накрывать ступицу рулевого колеса.
- Не прикрепляйте к центральной панели рулевого колеса никакие посторонние предметы (значки, логотипы, часы, держатели для телефона и т. д.).
- Запрещается самостоятельно снимать рулевое колесо (эта операция должна выполняться квалифицированным персоналом сервисной станции компании-производителя).
- При управлении автомобилем не располагайтесь слишком близко к рулевому колесу; при правильной посадке руки, лежащие на рулевом колесе, слегка согнуты в локтях (см. раздел «Регулировка положения сиденья водителя» в главе 1). При этом обеспечивается достаточное пространство для срабатывания подушки безопасности и в полной мере реализуются ее защитные функции.
Предупреждения, касающиеся подушки безопасности пассажира
- Не прикрепляйте и не приклеивайте к приборной панели в месте расположения подушки безопасности никакие посторонние предметы (значки, логотипы, часы, держатели для телефона и т п.).
- Между передним пассажиром и приборной панелью не должны находиться никакие предметы (зонты, трости, пакеты и т п.) и животные.
- Не кладите ноги на приборную панель или на сиденье, т к. это может привести к серьезным травмам. Пассажиру рекомендуется постоянно следить за тем, чтобы все части его тела (колени, руки, голова и т. д.) располагались на достаточном удалении от приборной панели.
ЗАПРЕЩАЕТСЯ УСТАНОВКА ДЕТСКОГО СИДЕНЬЯ СПИНОЙ ПО НАПРАВЛЕНИЮ ДВИЖЕНИЯ НА СИДЕНЬЕ ПЕРЕДНЕГО ПАССАЖИРА, ОСНАЩЕННОЕ ПОДУШКОЙ БЕЗОПАСНОСТИ.
Боковые подушки безопасности
Боковые подушки безопасности устанавливаются в передних сиденьях и срабатывают при очень сильном боковом ударе автомобиля, защищая водителя и переднего пассажира со стороны дверей.
Предупреждения, касающиеся боковых подушек безопасности
Маркировка на ветровом стекле напоминает о том, что салон автомобиля оборудован системой пассивной безопасности (подушками безопасности, преднатяжителями ремней безопасности и т. д.).
- Установка чехлов: на сиденья с подушками безопасности должны устанавливаться специальные чехлы. О наличии таких чехлов справьтесь у представителя компании-производителя. Использование других чехлов (или чехлов, предназначенных для другого автомобиля) может нарушить нормальную работу подушек и отрицательно повлиять на Вашу безопасность.
- Не помещайте никакие аксессуары, предметы или домашних животных между спинкой сиденья, дверью и элементами отделки салона. Не кладите на спинку сиденья вещи или одежду. Это может помешать правильной работе подушки безопасности или привести к травмам при ее срабатывании.
- Запрещается разборка или изменение конструкции сиденья и элементов отделки салона, за исключением выполнения этих работ квалифицированным персоналом сервисной станции компании-производителя.
В приведенных ниже предупреждениях указано, как обеспечить беспрепятственное срабатывание подушки безопасности и, тем самым, избежать тяжелых травм при ее срабатывании.
Подушка безопасности дополняет действие ремня безопасности, они являются элементами единой системы безопасности. Следует всегда пристегиваться ремнями безопасности; неиспользование ремней безопасности ведет к серьезным травмам при аварии и может увеличить риск получения легких повреждений кожи при срабатывании подушки.
Преднатяжители ремней безопасности или подушки безопасности не всегда срабатывают в случае опрокидывания автомобиля или заднего удара (даже сильного). Удар в нижнюю часть автомобиля, например, при наезде на бордюрный камень, яму, камень и т. д. может привести к срабатыванию этих систем.
- Всякое вмешательство или внесение изменений в конструкцию системы подушек безопасности (самих подушек, преднатяжителей, электронного блока, электропроводки и т. д.) категорически запрещается (за исключением операций, выполняемых квалифицированным персоналом сервисной станции компании-производителя).
- Для сохранения работоспособности и предотвращения самопроизвольного срабатывания, работы с подушками безопасности должны выполняться только квалифицированным персоналом сервисной станции компании-производителя.
- В целях безопасности следует проверить исправность системы подушек безопасности автомобиля после аварии, угона или попытки угона.
- При продаже или передаче автомобиля во временное пользование сообщите новому владельцу обо всех перечисленных условиях, касающихся подушек безопасности, а также передайте ему данное руководство по эксплуатации и техническому обслуживанию.
- При утилизации Вашего автомобиля обратитесь на сервисную станцию производителя для проведения процедуры уничтожения газогенератора (-ов).
