Тип одной лампы: Н4 60/55 W.
Обязательно используйте противо-ультрафиолетовые лампы, чтобы предотвратить повреждение пластмассовых рассеивателей фар.
Не прикасайтесь к колбе лампы. Держите ее за цоколь.
При установки правильно устанавливайте выступы.
 |
 |
Ввиду необходимости снимать приборы (аккумуляторная батарея, ее держатель), мы рекомендуем Вам производить замену ламп на сервисной станции компании-производителя.
В соответствии с местным законодательством и из предосторожности приобретите на сервисной станции компаниипроизводителя запасной набор с комплектом ламп и предохранителей.

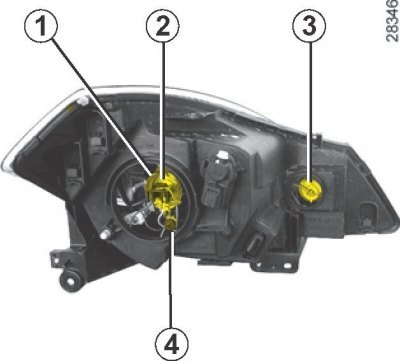

Дальний/ближний свет фар
Перед снятием отметьте положение проводов, чтобы проложить их по прежней трассе.

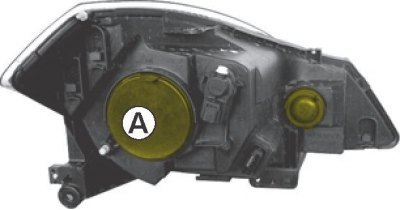

- Снимите крышку А;
- разъедините разъем лампы 2 и освободите пружины;
- извлеките лампу из колодки.
Установка производится в порядке, обратном снятию.
Регулировать фары рекомендуется после выполнения работ.
Внутри лампы находятся под давлением и могут взорваться при замене.
Это может стать причиной травмы.
При работах в непосредственной близости от двигателя, обратите внимание на то, что он может оказаться горячим. А также помните, что вентилятор системы охлаждения может включиться в любой момент.
Очистка фар
Для очистки фар, оснащенных стеклом из поликарбоната, пользуйтесь мягкой тканью или ватой.
Если сухая чистка не дает результатов, слегка смочите мягкую ткань (или вату) в мыльном растворе и протрите загрязненные участки, а затем протрите их еще раз мягкой влажной тканью или ватой.
В завершение осторожно протрите сухой мягкой тканью.
Использование моющих средств, содержащих спирт, запрещено.
 |
 |
Передний габаритный огонь
Извлеките патрон 4, чтобы достать лампу.
Тип ламп: W5W.
Указатель поворота
Снимите крышку В.
Поверните патрон лампы 3 на четверть оборота. Заменив лампу, проследите за правильной установкой крышки В.
Тип лампы: PY21W.
При работах в непосредственной близости от двигателя, обратите внимание на то, что он может оказаться горячим. А также помните, что вентилятор системы охлаждения может включиться в любой момент
Существует риск получить травму.
Дополнительные фары
Если Вы хотите установить на Ваш автомобиль дополнительные противотуманные фары или прожекторные фары, обратитесь на сервисную станцию компании-производителя.
Противотуманные фары 1
Замена лампы:
- Для получения доступа к патрону лампы поверните на четверть оборота держатель люка, находящегося снизу автомобиля;
- Поверните лампу на четверть оборота и извлеките ее;
- замените лампу.
Тип лампы: Н11 55W.
Установка производится в порядке, обратном снятию.
Перед тем как проводить осмотр подкапотного пространства, убедитесь, что переключатель стеклоочистителя находится в положении «выключено».
Существует риск получить травму.
Лампы находятся под давлением и могут взорваться при замене.
Все работы по техобслуживанию или модификации электрооборудования Вашего автомобиля должны выполняться специалистами сервисной станции компании-производителя, поскольку неправильное подсоединение электрооборудования может привести к выходу его из строя (жгутов проводов, приборов, в частности, генератора), кроме того, на сервисной станции имеются все необходимые устройства для установки этого оборудования на Ваш автомобиль.
 |
 |

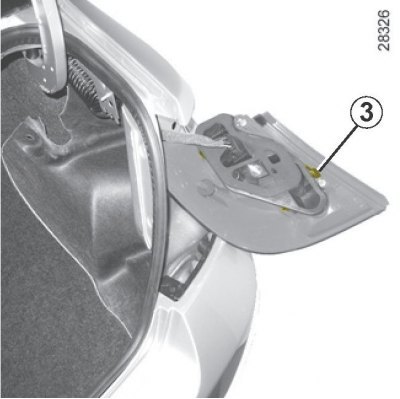

Отсоедините облицовку в зоне 1.
Выверните винт 2 и снаружи снимите блок задних фонарей.
Отсоедините патроны ламп, отведя язычок 3.
Внутри лампы находятся под давлением и могут взорваться при замене.

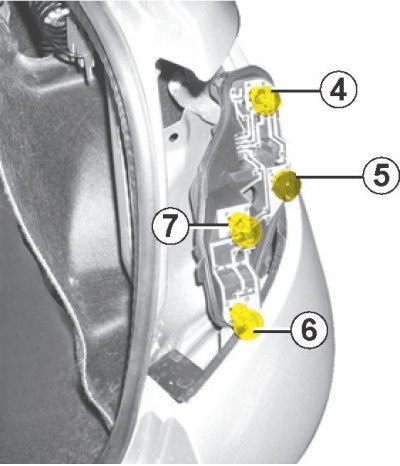

4 Габаритный фонарь и фонарь стоп-сигнала
Лампа грушевидной формы с байонетным цоколем с двумя нитями накаливания Р21/5 W
5 Указатели поворотов
Лампа оранжевого цвета, грушевидной формы с байонетным цоколем с двумя нитями накаливания PY 21 W
6 Противотуманный фонарь
Лампа грушевидной формы с байонетным цоколем: Р 21W.
7 Фонарь заднего хода
Лампа грушевидной формы с байонетным цоколем: Р 21W.
 |
 |

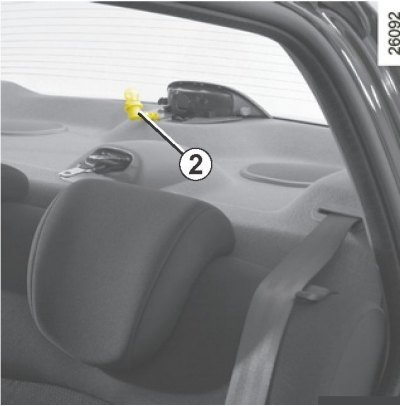

Третий стоп-сигнал 1
Снимите щиток, одновременно нажимая с двух сторон на блокирующие пластины (по стрелкам).
Разъедините разъем.
Поверните патрон 2 на четверть оборота, отсоедините его и извлеките лампу.
Замените лампу.
Соедините разъем.
Тип лампы: Р 21 W.

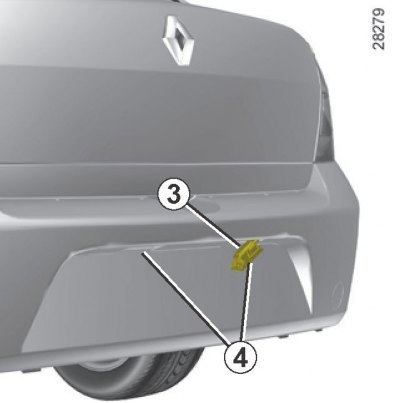

Фонари освещения номерного знака 4
Снимите их инструментом типа плоской отвертки.
Для доступа к лампе отсоедините рассеиватель 3 патрона.
Тип лампы: РН 5 W.
Внутри лампы находятся под давлением и могут взорваться при замене.
Инструментом типа плоской отвертки отсоедините боковой повторитель указателей поворота 1.
Повернув патрон 2 на четверть оборота, извлеките лампу.
Тип лампы: W5W.
Внутри лампы находятся под давлением и могут взорваться при замене.
 |
 |
Плафон
С помощью инструмента типа плоской отвертки отсоедините крышку 1.
Поверните на четверть оборота патрон 3 или 2.
Тип лампы: W5W или, в обычном плафоне: цилиндрическая с концевыми цоколями 7W.
Освещение багажного отделения
Снимите инструментом типа плоской отвертки плафон 4, нажав на лапки, расположенные с двух сторон плафона.
Внутри лампы находятся под давлением и могут взорваться при замене.
Отсоедините плафон.

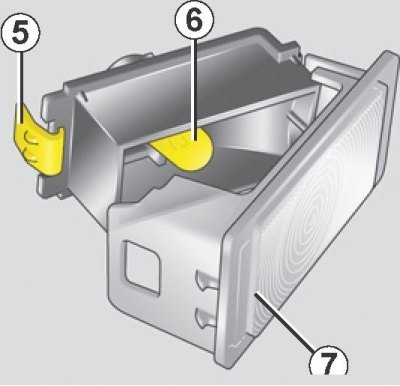

Нажмите на фиксатор 5, чтобы отсоединить рассеиватель 7 и получить доступ к лампе 6.
Тип лампы: W5W.
