- установите автомобиль на подъемник или поднимите заднюю часть автомобиля и установите опоры под кузов;
- выключите стояночный тормоз (опустите рычаг вниз);
Рис. 7.28. Рычаг привода тормоза: 1 – облицовка рычага; 2 – пластиковая накладка рычага; стрелками показаны болты крепления накладки
- выверните два винта крепления пластиковой накладки рычага (рис. 7.28);
Рис. 7.29. Регулировочная гайка стояночного тормоза: Х=20,0 мм
- отверните гайку (рис. 7.29) регулировки стояночного тормоза, замерив предварительно размер Х (должен быть примерно 20 мм), чтобы ослабить натяжение троса;

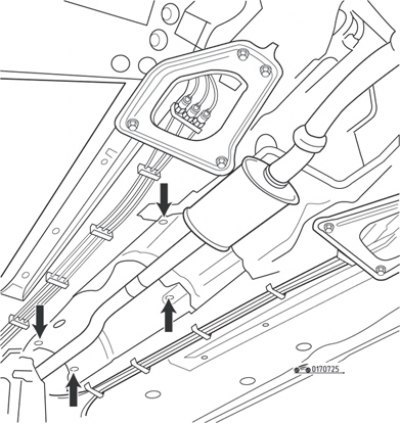

Рис. 7.30. Болты крепления теплоизоляционного щитка
- снимите под автомобилем теплоизоляционный щиток, вывернув четыре болта (рис. 7.30);
Рис. 7.31. Уравнитель троса стояночного тормоза (стрелка)
- освободите оба троса в зоне уравнителя (рис. 7.31);
Рис. 7.32. Гайки (1) крепления рычага привода стояночного тормоза (стрелкой показан контактный разъем контрольной лампы включения стояночного тормоза)
- в салоне отверните две гайки крепления рычага привода стояночного тормоза и разъедините контактный разъем выключателя контрольной лампы стояночного тормоза (рис. 7.32);
- снимите рычаг привода стояночного тормоза.
Установка проводится в порядке, обратном снятию. Не забудьте соединить разъем выключателя контрольной лампы стояночного тормоза. Навинтите гайку регулировки стояночного тормоза, выдержав замеренный при снятии размер X (примерно 20 мм). При необходимости отрегулируйте ход рычага (см. подраздел «Снятие, проверка и установка тормозных колодок»).
