- отсоедините провода от клемм аккумуляторной батареи и снимите ее;
- снимите главный тормозной цилиндр, как описано выше;
- выверните четыре болта и одну гайку крепления теплозащитного щитка аккумуляторной батареи;
- отсоедините вакуумную трубку от вакуумного усилителя;
Рис. 7.21. Узел соединения педали тормоза с вилкой толкателя вакуумного усилителя тормозов (стрелкой показана ось вилки)
- в салоне автомобиля снимите ось с вилки, соединяющей педаль тормоза с толкателем, сдвигая зажим (рис. 7.21);
- отверните четыре гайки крепления вакуумного усилителя тормозов;
- снимите вакуумный усилитель тормозов;

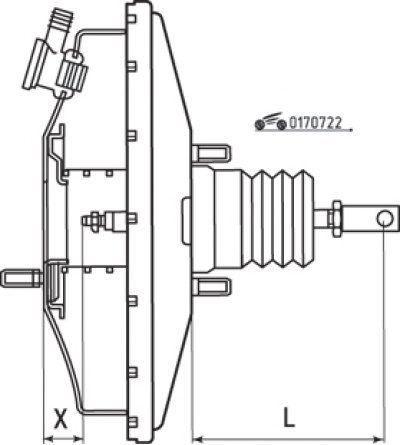

Рис. 7.22. Регулировочные размеры вакуумного усилителя тормозов: Х=22,3 мм; L=104,8 мм
- проверьте регулировочные размеры усилителя (рис. 7.22) и восстановите их при необходимости.
Установка проводится в порядке, обратном снятию.
Удалите воздух из привода тормозной системы.
