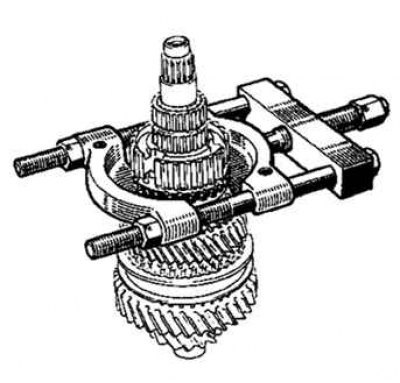

Рис. 3.77. Снятие сборки «кольцо, ступица и шестерня третьей передачи»
С помощью пресса снимите сборку «кольцо, ступица и шестерня третьей передачи». Опирайтесь при этом на зубцы муфты шестерни третьей передачи (рис. 3.77).

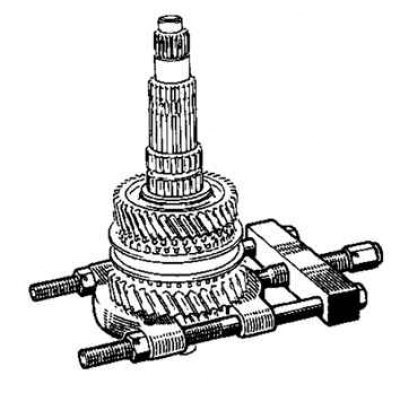

Рис. 3.78. Снятие сборки «втулки и шестерни 1-й и 2-й передач, ступица, зубчатая муфта»
С помощью пресса снимите сборку «втулки и шестерни 1-й и 2-й передач, ступица, зубчатая муфта». Опирайтесь при этом на шестерню первой передачи (рис. 3.78).
Проверка деталей
Зубцы шестерен и муфт не должны быть слишком изношенными и не должны иметь никаких зазубрин.
Кроме того, убедитесь, что на поверхностях валов и внутренних поверхностях шестерен нет следов трения или чрезмерного износа.
Рекомендуется пометить положение зубчатых муфт относительно ступиц.
Установка группы шестерен
Для сборки необходимо использовать нагревательную плиту, имеющую режим 150°С.

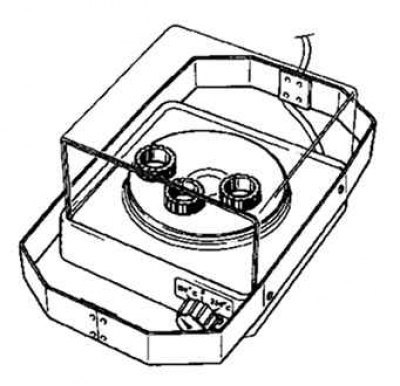

Рис. 3.79. Прогрев втулок
Положите новые втулки на холодную нагревательную плиту. Прогревайте их в течение 15 мин при терморегуляторе, установленном на 150°С (рис. 3.79).
Установка втулок
Снимите щипцами втулку с нагревательной плиты и установите ее на вал при помощи втулки с внутренним диаметром 33 мм. Насаживайте ее до тех пор, пока она не упрется в ступицу.

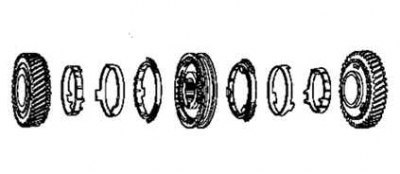

Рис. 3.80. Совмещение выступов колец синхронизатора с пазами ступиц и шестерен
Примечание. Синхронизатор передачи 1/2 является двухконусным; совместите выступы колец синхронизатора с пазами ступиц и шестерен (рис. 3.80).
