Термовыключатель вентилятора
Проверка исправности
1. Проверка исправности выключателя описана в Разделе Проверка исправности, снятие и установка электровентилятора.
Снятие
1. Выключатель ввернут в левую часть радиатора. Прежде чем приступать к его снятию, дайте двигателю остыть.
2. Отсоедините кабель массы от батареи (на моделях Scenic обратитесь к Главе Электрооборудование двигателя).
3. Частично слейте жидкость из системы охлаждения, так чтобы ее уровень опустился ниже выключателя. В качестве альтернативы, подберите подходящую заглушку и закупорьте проем под выключатель в радиаторе после его снятия. Если используется второй метод, работайте очень осторожно, чтобы не повредить радиатор.
4. Отделите от выключателя разъем электропроводки.
5. Аккуратно выверните выключатель из радиатора и удалите уплотнительное кольцо (где имеется). Если жидкость из системы не была слита, закупорьте проем под выключатель.
Установка
1. Если выключатель был установлен с использованием уплотнительного кольца, замените уплотнение. Где уплотнительного кольца не было, очистите резьбу выключателя и покройте ее свежим герметиком.
2. Производите установку в обратной последовательности. Затяните выключатель и доведите до нормы уровень жидкости в системе охлаждения.
3. В заключение, запустите двигатель и дайте ему прогреться до нормальной рабочей температуры. Убедитесь, что вентилятор срабатывает в течение нескольких минут после прогрева.
Датчик контрольной лампы/указателя температуры охлаждающей жидкости
Проверка исправности
1. Датчик стрелочного указателя/контрольной лампы температуры охлаждающей жидкости установлен в кожух термостата на левом конце головки блока цилиндров. На бензиновых моделях это верхний из двух датчиков, расположенных на передней стенке кожуха термостата, на дизельных моделях датчик установлен в торце кожуха.
2. Постоянное напряжение на указатель температуры подается от питающего провода приборной панели (через замок зажигания и плавкий предохранитель). Цепь соединения с массой стрелочного указателя замыкается датчиком. Датчик содержит терморезистор - электронный компонент, электрическое сопротивление которого уменьшается при его нагревании. Пока двигатель не прогрет, сопротивление датчика высоко и сила тока, проходящего через указатель, мала, отчего стрелка прибора остается в "холодном" секторе шкалы. По мере повышения температуры охлаждающей жидкости и падения сопротивления датчика, стрелка указателя перемещается к верхнему краю шкалы. Если датчик неисправен, замените его.
3. Напряжение на контрольную лампу температуры охлаждающей жидкости подается от щитка приборов. Цепь соединения с массой лампы замыкается датчиком. Датчик выполняет роль выключателя, который срабатывает при определенной температуре.
4. Если стрелочный указатель температуры вышел из строя, сначала проверьте работу других приборов. Если они не работают, проверьте подачу питания на приборную панель. Если показания приборов изменчивы, возможно неисправен стабилизатор и требуется его замена (стабилизатор вмонтирован в печатную плату щитка приборов - обратитесь к Главе 12). Если неисправен только указатель температуры, проверьте его следующим образом.
5. Если после прогрева двигателя стрелка указателя остается в "холодном" секторе шкалы, отключите разъем электропроводки датчика и заземлите соответствующий провод на головку блока цилиндров. Если теперь после включения зажигания стрелка отклоняется, датчик неисправен и его следует заменить. Если стрелка все еще не перемещается, снимите щиток приборов (Глава Бортовое электрооборудование) и проверьте сопротивление проводки между датчиком и стрелочным указателем, а также питающей части цепи. Если цепь непрерывна, неисправен сам стрелочный указатель и его следует заменить.
6. Если стрелка указателя остается в "горячем" секторе шкалы после того как двигатель остыл, отключите проводку датчика. Если теперь при включении зажигания стрелка вернется в "холодный" сектор, датчик неисправен и его необходимо заменить. Если стрелка все еще не двигается, проверьте оставшуюся часть цепи как описано выше.
7. Проверка цепи контрольной лампы производится аналогично.
Снятие и установка

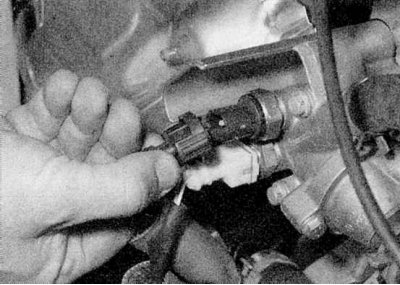

1. На бензиновых моделях снятие и установка датчика производятся аналогично процедурам, описанным в параграфах Снятие и Установка ( ТЕРМОВЫКЛЮЧАТЕЛЬ ВЕНТИЛЯТОРА) .
2. На дизельных моделях обратитесь к параграфам Снятие и Установка ( ТЕРМОВЫКЛЮЧАТЕЛЬ ВЕНТИЛЯТОРА) , помня о том, что датчик крепится в кожухе скобами. Вдавите датчик в кожух, затем с помощью маленькой плоской отвертки отожмите крепежную скобу и снимите датчик и уплотнительное кольцо. При установке, поместите на датчик новое уплотнительное кольцо, затем вдавите датчик в кожух термостата и прикрепите его в рабочем положении скобой.
Датчик температуры охлаждающей жидкости системы впрыска топлива - модели с бензиновым двигателем
Проверка исправности

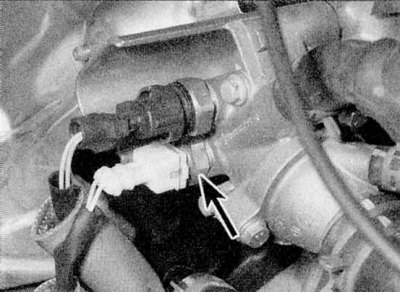

1. Датчик температуры охлаждающей жидкости системы впрыска топлива находится в кожухе термостата. Это нижний из двух датчиков, ввернутых в переднюю часть кожуха (обратитесь к сопроводительной иллюстрации).
2. Датчик представляет собой терморезистор. Электронный блок управления двигателем/системой впрыска топлива (ECU) подает на датчик определенное напряжение и затем, измеряя силу тока в цепи датчика, определяет температуру двигателя. Эта информация в сочетании с другими данными затем используется для регулировки продолжительности впрыска. На некоторых моделях обороты холостого хода и/или угол опережения зажигания также изменяются в зависимости от температуры.
Снятие и установка
1. Снимите и установите датчик, используя информацию, представленную в параграфах Снятие и Установка (ТЕРМОВЫКЛЮЧАТЕЛЬ ВЕНТИЛЯТОРА).
