Модели без кондиционера воздуха
Панель управления отопителем/вентиляцией
1. Отсоедините кабель массы от батареи (обратитесь к Главе Электрооборудование двигателя).
2. Снимите прикуриватель как описано в Главе Бортовое электрооборудование.
3. Отверните блок управления и извлеките его из приборной панели.
4. Отключите разъемы электропроводки, затем отделите скобы кожухов тросиков от блока и отделите тросики от их рычагов. Обратите внимание, что тросики управления имеют цветные метки. Если необходимо, отсоедините блок управления от приборной панели.
5. Производите установку в обратной последовательности. Убедитесь, что тросики прикреплены надежно каждый на прежнее место. Тросик регулировки температуры воздуха имеет красную метку, а тросик распределителя воздуха - голубую. Проверьте функционирование панели управления перед установкой прикуривателя.
Тросики управления отопителем

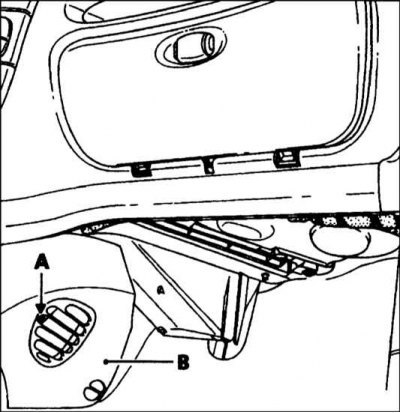

1. Снимите блок управления как описано в параграфах выше. Доступ к крепежным деталям тросиков на правой стороне кожуха воздухораспределителя может быть получен и из-под приборной панели, и через проем под блок управления. Отверните болт и снимите крышку, расположенную под приборной панелью справа (обратитесь к сопроводительной иллюстрации).
2. Пометьте тросики управления и их крепежные скобы на кожухе воздухораспределителя, чтобы не перепутать тросики при установке.

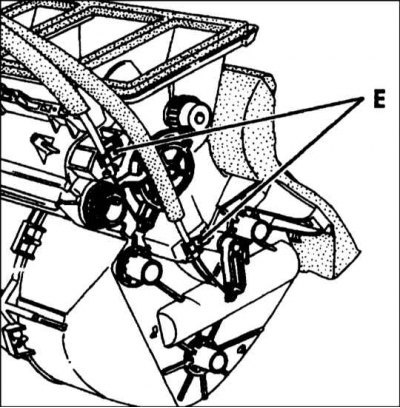

3. Отцепите крепежные скобы, затем отделите тросики от кожуха воздухораспределителя и рычагов и извлеките их из панели. Обратите внимание, что тросики имеют цветные метки (обратитесь к сопроводительной иллюстрации).
4. При установке, выведите тросики в рабочее положение, ориентируясь по цветным меткам (красная у тросика регулировки температуры и голубая у тросика распределителя воздуха).
5. Прицепите тросики к рычагам кожуха воздухораспределителя и прикрепите кожухи тросиков. Используя метки, сделанные до снятия, прикрепите оба тросика крепежными скобами. Установите блок управления и проверьте функционирование тросиков.
Мотор нагнетателя отопителя
1. Отсоедините кабель массы от батареи.
2. Сместите участок уплотнителя правой двери и снимите пластмассовую внутреннюю отделку порога.
3. Выпустите жгут проводов мотора нагнетателя, расположенный под панелью на уровне вещевых ящиков, двигаясь от середины автомобиля к двери.
4. Снимите поролоновый вкладыш из-под нагнетателя, затем отключите разъем электропроводки.
5. Отверните три болта и извлеките сборку мотора нагнетателя.
6. Поверните блок на 90° против часовой стрелки и снимите его.
7. Производите установку в обратном порядке.
Блок управления работой мотора нагнетателя отопителя
1. Блок управления находится за панелью на левой стороне.
2. Отсоедините кабель массы от батареи.
3. Отключите проводку, затем отверните нижний крепежный болт блока управления.
4. Ослабьте болт верхнего крепления, наклоните блок назад и снимите его.
5. Производите установку в обратном порядке.
Кожух воздухораспределителя
1. Слейте жидкость из системы охлаждения. В качестве альтернативы, пережмите шланги теплообменника отопителя как можно ближе к переборке двигательного отсека.
2. Снимите сборку приборной панели как описано в Главе Кузов.

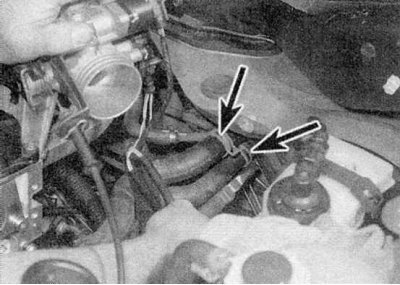

3. Ослабьте хомуты и снимите шланги системы охлаждения с патрубков теплообменника отопителя (обратитесь к иллюстрации).
4. Снимите уплотнение с верхнего края переборки двигательного отсека.
5. Отверните винты крепления и снимите панель дефлектора вентиляционного отверстия, расположенного у ветрового стекла (справа).
6. Ослабьте и снимите болт кожуха воздухораспределителя (обратитесь к сопроводительной иллюстрации).

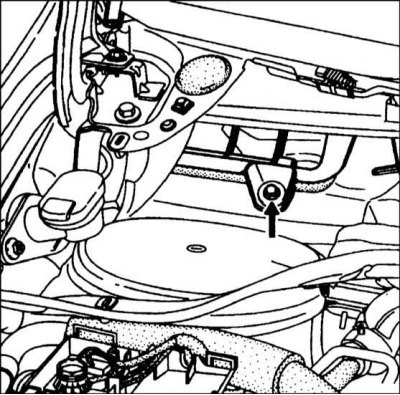

7. Работая в двигательном отсеке, отверните гайку верхнего кронштейна на переборке и два болта у основания блока (обратитесь к сопроводительной иллюстрации).
8. Отверните болты двух несущих жидкость трубок, расположенные на боковой стенке кожуха, и отделите сборку трубок от теплообменника отопителя и кожуха. Закупорьте концы трубок и патрубки теплообменника отопителя, чтобы не разлить охлаждающую жидкость в салоне. Обложите кожух ветошью в качестве предосторожности и немедленно сотрите пролитые капли охлаждающей жидкости влажной тканью, чтобы предотвратить образование пятен.
9. Убедитесь, что отвели от кожуха провода и тросики и отделили от него все прикрепленные компоненты.
10. Аккуратно отделите сборку нижнего воздуховода и кожуха от переборки и извлеките ее из автомобиля. Старайтесь не пролить при этом охлаждающую жидкость.
11. Производите установку в обратном порядке. При креплении трубок к теплообменнику отопителя используйте новые уплотнения. В заключение, доведите до нормы уровень жидкости в системе охлаждения.
Теплообменник отопителя
Примечание. На моделях с двухсекционным кожухом достаточно снять только правую половину кожуха.
1. Отсоедините кабель массы от батареи (обратитесь к Главе Электрооборудование двигателя).
2. Слейте жидкость из системы охлаждения. В качестве альтернативы, пережмите шланги теплообменника отопителя как можно ближе к переборке двигательного отсека.
3. Ослабьте хомуты и снимите шланги системы охлаждения с патрубков теплообменника отопителя.
4. Слейте из теплообменника как можно больше жидкости, нагнетая воздух через ее верхний патрубок. Будьте готовы к выходу жидкости из нижнего патрубка и, если возможно, отведите струю от двигателя.
5. Отверните болт и снимите крышку, расположенную ниже приборной панели слева.
6. Отверните болт крепления несущих жидкость трубок, расположенный на боковой стенке кожуха, и три болта, крепящие теплообменник отопителя к кожуху воздухораспределителя.
7. Отделите трубки от теплообменника, стараясь не пролить охлаждающую жидкость в салоне. Обложите кожух ветошью в качестве предосторожности и немедленно сотрите пролитые капли охлаждающей жидкости влажной тканью, чтобы предотвратить образование пятен.
8. Извлеките теплообменник отопителя из кожуха, стараясь не повредить ее пластины.
9. Производите установку в обратном порядке. Используйте новые уплотнения трубок.
Модели с кондиционером воздуха
1. На моделях, оборудованных кондиционером воздуха, автолюбитель может произвести только снятие/установку панели и тросиков управления отопителем, а также блока управления работой мотора нагнетателя. Эти действия аналогичны описанным выше (обратитесь к РазделуСнятие и установка компонентов отопителя (все модели кроме Scenic)).
2. Снятие мотора нагнетателя, кожуха воздухораспределителя, теплообменника отопителя и мотора заслонки режима рециркуляции воздуха должно быть поручено СТО Renault, так как эти действия подразумевают разъединение несущих хладагент трубок.
Внимание! Не разъединяйте компоненты системы кондиционирования воздуха, пока она не разряжена.
