Модели с бензиновым двигателем 1.4 и 1.6 л
Снятие
1. Слейте жидкость из системы охлаждения.
2. Снимите зубчатый приводной ремень (см. Глава Ремонт двигателя).
3. Отверните болты крепления и снимите сборку насоса с двигателя. Запомните расположение установочных штифтов насоса и снимите их, если они плохо закреплены.
Установка

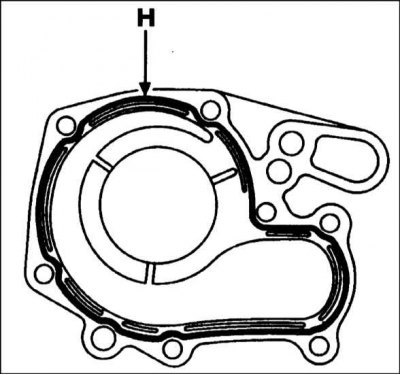

1a. Очистите и просушите контактные поверхности насоса и блока цилиндров.

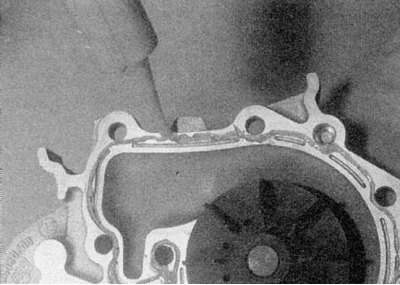

1b. Затем нанесите на уплотнительную поверхность насоса слой герметика (Renault рекомендует использование Lostite 518) толщиной 0.6 - 1.0 мм (обратитесь к сопроводительной иллюстрации).
2. Убедитесь, что установочные штифты помещены каждый на прежнее место, затем выведите насос в рабочее положение. Установите болты насоса и затяните их надежно.
3. Установите зубчатый приводной ремень (обратитесь к Главе Ремонт двигателя).
4. Заполните систему охлаждения.
Модели с бензиновым двигателем 2.0 л
Снятие
1. Слейте жидкость из системы охлаждения.
2. Поддомкратьте переднюю часть автомобиля и установите ее на осевые подпорки. Снимите правое переднее колесо и вкладыш его арки
3. Ослабьте три болта крепления шкива водяного насоса, затем снимите вспомогательный приводной ремень как описано в Главе Техническое обслуживание (обратитесь к сопроводительной иллюстрации).
4. Отверните болты крепления и снимите шкив насоса.
5. Отверните болты, крепящие насос к блоку цилиндров, и извлеките насос из блока (обратитесь к сопроводительной иллюстрации). Если насос не снимается, пристукните по нему киянкой. Удалите прокладку.
Установка
1. Начните установку, тщательно очистив совмещающиеся поверхности насоса и блока цилиндров.
2. Производите установку в обратной последовательности, уделяя внимание следующему:
- a) Используйте новую прокладку насоса.
- b) Установите и натяните вспомогательный приводной ремень как описано в Главе Техническое обслуживание.
- с) В заключение, заполните систему охлаждения (Глава Техническое обслуживание).
Дизельные модели
Снятие
1. Снимите вспомогательный приводной ремень (Глава Техническое обслуживание), предварительно ослабив болты крепления шкива водяного насоса.
2. Слейте жидкость из системы охлаждения (обратитесь к Главе Техническое обслуживание).

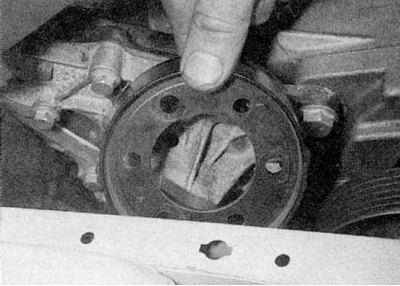

3. Отверните болты крепления и снимите шкив приводного ремня с водяного насоса (обратитесь к сопроводительной иллюстрации).

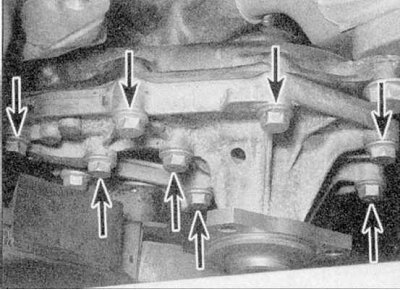

4a. Отверните болты крепления.

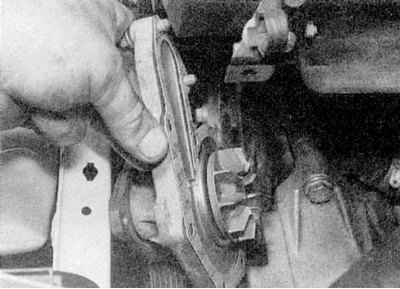

4b. Затем выведите водяной насос из рабочего положения (обратитесь к иллюстрациям). Запомните расположение установочных штифтов насоса и снимите их, если они плохо закреплены. Удалите прокладку насоса - она подлежит замене.
Установка
1. Очистите и высушите совмещающиеся поверхности насоса, кожуха и блока цилиндров и поместите установочные штифты каждый на прежнее место.
2. Проложите новую прокладку и установите сборку насоса. Затяните болты крепления.
3. Установите шкив водяного насоса, затем приводной ремень и натяните его как описано в Главе Техническое обслуживание. Затяните болты крепления шкива.
4. Заполните систему охлаждения (обратитесь к Главе Техническое обслуживание).
