Примечание. Обратите внимание, что небольшие повреждения радиатора (незначительные утечки) можно устранить с помощью специального герметика, не снимая радиатор.
Снятие
1. Отсоедините кабель массы от батареи (на моделях Scenic обратитесь к Главе Электрооборудование двигателя).
2. Слейте жидкость из системы охлаждения.
3. Отключите разъем электропроводки от вентилятора и его выключателя (ввернут в левую часть радиатора).
4. Ослабьте хомуты и отделите от радиатора шланги системы охлаждения (обратитесь к Разделу Разъединение и замена шлангов системы охлаждения).
5. Снимите блок левого переднего указателя поворота как описано в Главе Бортовое электрооборудование.
6. Отверните центральный винт крепления решетки радиатора и снимите соединительную планку.
7. Отверните винты крепления, затем ослабьте нижние скобы, выведите левую и правую секции решетки радиатора вперед и снимите их с автомобиля.
8. Ослабьте и снимите гайки/болты, крепящие верхние кронштейны радиатора к поперечине капота. Если доступ к болту/гайке затруднен, попробуйте отсоединить радиатор от кронштейна.
9. Отверните шесть крепежных болтов поперечины от капота, затем снимите поперечину с автомобиля. Снимите кронштейны и резиновые уплотнители с верхней части радиатора.

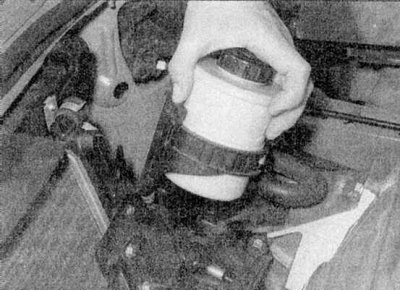

10. Где необходимо, отсоедините резервуар гидросистемы усилителя рулевого управления и отведите его от радиатора (обратитесь к сопроводительной иллюстрации).
11. На моделях с кондиционером воздуха ослабьте и снимите болты и гайки крепления и отделите резервуар фильтра-осушителя от задней части радиатора. Отверните болты, крепящие конденсатор к передней стороне радиатора и также отделите его.
Внимание! Не разъединяйте компоненты системы кондиционирования воздуха пока она не разряжена. См. Предосторожности, приведенные в Разделе Снятие и установка компонентов отопителя (модели Scenic).
12. Убедитесь, что отсоединены все трубки/провода, затем поднимите сборку радиатора и вентилятора из двигательного отсека, стараясь не потерять резиновые части нижних креплений радиатора.
Осмотр
1. Если радиатор был удален из-за его предполагаемой блокировки, промойте его в обратном направлении. Счистите грязь и мусор с пластин радиатора, используя сжатый воздух (защищайте глаза очками) или мягкую щетку. Будьте осторожны, не порежьте об острые пластины и не повредите их.
2. Если необходимо, поручите специалисту выполнить специальный тест на блокировку радиатора.
3. Поручите ремонт протекающего радиатора специалисту. Не пытайтесь заварить или запаять его, это может привести к повреждению прилегающих пластиковых компонентов.
4. Незначительные утечки из радиатора можно устранить с помощью подходящего герметика, не снимая радиатор.
5. Если радиатор подлежит замене или ремонту, снимите с него все шланги и выключатель вентилятора (где имеется).
6. Проверьте состояние резиновых подушек радиатора и замените их, если необходимо.
Установка
1. Производите установку в обратной последовательности, поместив каждую резиновую подушку на прежнее место. В заключение, заполните систему охлаждения.
