1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите кожух рулевой колонки, см. «Снятие и установка выключателя (замка) зажигания».
3. Выверните два винта крепления подрулевого переключателя...
4. ...и извлеките его из гнезда соединителя.
(Источник расположен на сайте AutoInstruction.ru)

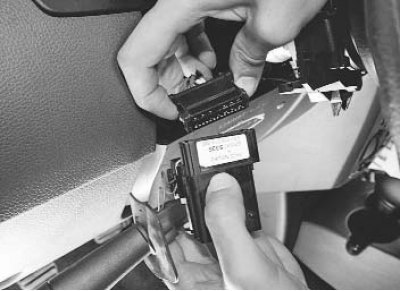

5. Отсоедините от переключателя колодку жгута проводов.
6. Аналогично снимите второй подрулевой переключатель.
7. Установите переключатели и все детали в порядке, обратном снятию.
Снятие подрулевых переключателей в сборе с соединителем выполняйте в следующем порядке.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите рулевое колесо (см. «Снятие и установка рулевого колеса»).
3. Снимите кожух рулевой колонки, см. «Снятие и установка выключателя (замка) зажигания».
4. Отсоедините от подрулевых переключателей колодки жгута проводов.
5. Выверните болт хомута крепления соединителя...
6. ...и надавите на него, чтобы ослабить хомут.
7. Снимите соединитель в сборе с подрулевыми переключателями.
8. Установите детали в порядке, обратном снятию.
Исправность подрулевых переключателей определяют, проверяя правильность замыкания контактов при различных положениях рычагов. Снимите переключатели для проверки и подключите контрольную лампу на 12 В (с источником тока) или автотестер с функцией «прозвонки» цепи к соответствующим выводам, указанным в табл. 10.3 и 10.4. Переведите рычаг переключателя в положение, соответствующее проверяемым контактам, – лампа должна загореться. В противном случае выключатель неисправен.
Номера выводов переключателей указаны на рис. 10.4 и 10.5.
Таблица 10.3. Замыкание контактов при различных положениях рычага переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала
Таблица 10.4. Замыкание контактов при различных положениях рычага переключателя очистителя и омывателя ветрового стекла с кнопкой переключения режимов отображения бортового компьютера
