1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

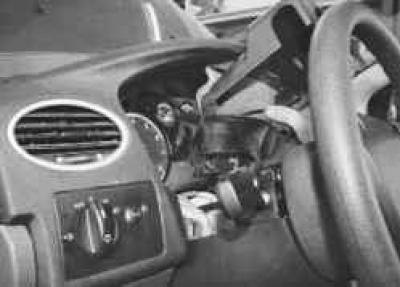

2. Снимите верхнюю…

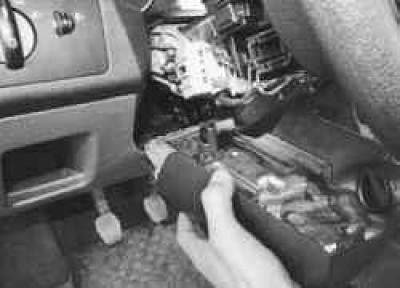

3. …и нижнюю части кожуха рулевой колонки (см. «Снятие и установка кожуха рулевой колонки»).

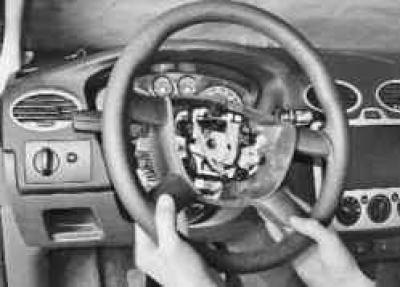

4. Снимите рулевое колесо (см. «Снятие и установка рулевого колеса»).

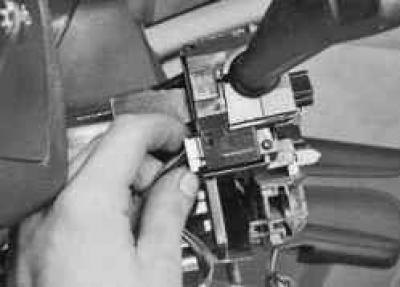

5. Сожмите фиксатор…
6. …и отсоедините колодку жгута проводов от переключателя.
(Смотрите источник на портале: «autoinstruction.ru»)

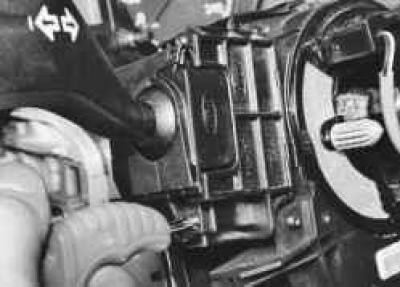

7. Выверните два винта…

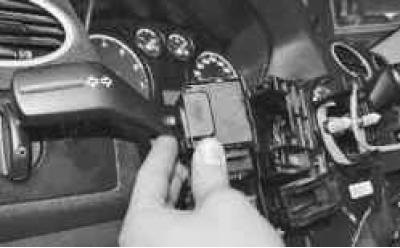

8. …и снимите подрулевой переключатель наружного освещения.

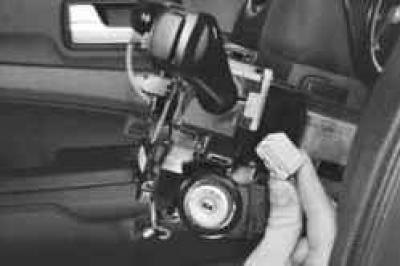

9. Сожмите фиксатор и отсоедините колодку жгута проводов от подрулевого переключателя стеклоочистителя и стеклоомывателя.

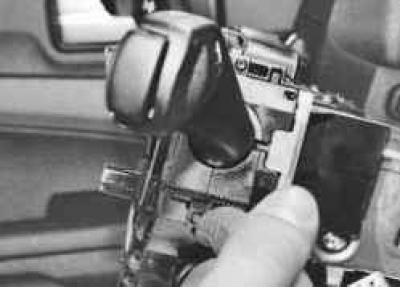

10. Выверните два винта крепления…

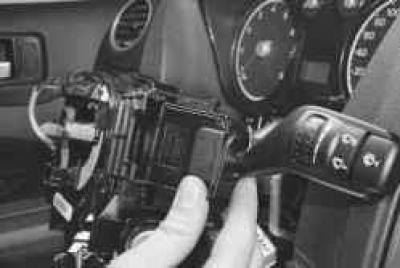

11. …и снимите подрулевой переключатель стеклоочистителя и стеклоомывателя.
12. Установите детали в порядке, обратном снятию.
Снятие подрулевых переключателей в сборе с соединителем выполняйте в следующем порядке.
Вам потребуются: отвертки с плоским и крестообразным лезвиями.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите верхнюю…
3. …и нижнюю части кожуха рулевой колонки (см. «Снятие и установка кожуха рулевой колонки»).
4. Снимите рулевое колесо (см. «Снятие и установка рулевого колеса»).
5. Сожмите фиксатор…
6. …и отсоедините колодку жгута проводов от подрулевого переключателя наружного освещения.
7. Аналогично отсоедините колодку жгута проводов от подрулевого переключателя стеклоочистителя и стеклоомывателя.

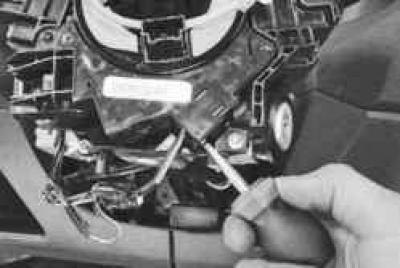

8. Сожмите отверткой фиксатор…

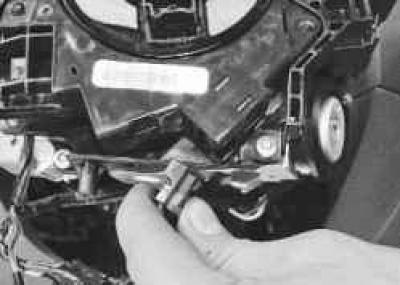

9. …и отсоедините колодку жгута проводов от контактного кольца подушки безопасности.

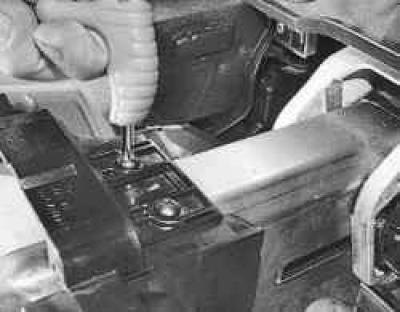

10. Выверните два верхних…
11. …и два нижних винта крепления соединителя к рулевой колонке…
12. …и снимите подрулевые переключатели в сборе с соединителем и контактным кольцом подушки безопасности.
13. Установите детали в порядке, обратном снятию.
