Необходимый специальный инструмент
- Emb. 880 Инерционный съемник.

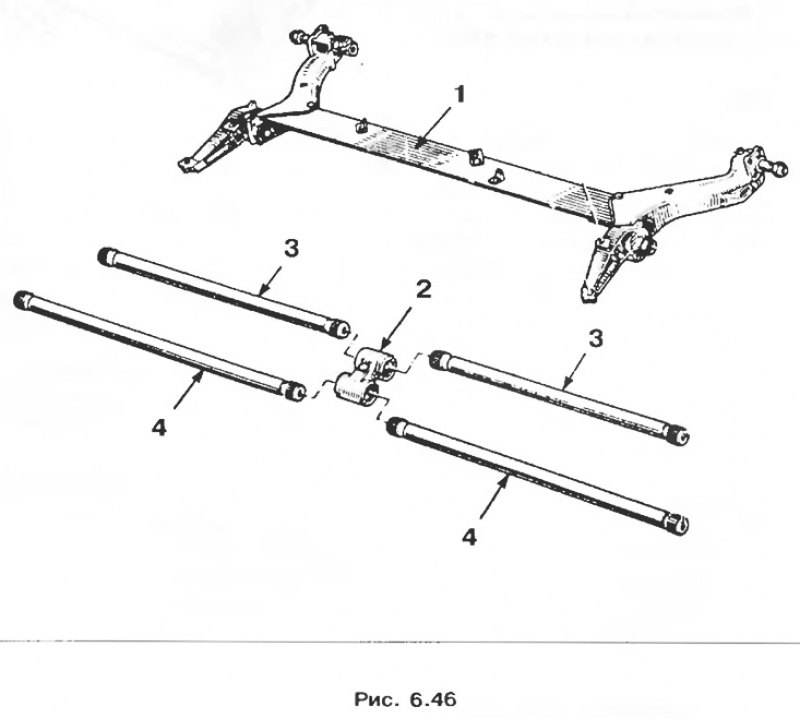

Четырехторсионный задний мост состоит из:
- двух рычагов подвески, соединенных отрезком Г-образного профиля. Узел 1 неразъемный;
- двух стабилизаторов 3;
- двух торсионов 4;
- шлицевой муфты 2, соединяющей торсионы.
Мост присоединяется к кузову двумя опорами, установленными на сайлентблоки.
Внимание! Никогда не поднимайте автомобиль домкратом, упираясь его головкой в балку Г-образного профиля 1. Любая его деформация будет означать необходимость полной замены балки моста.
Моменты затяжки, Нм
- Болт крепления верхней опоры амортизатора 85.
- Болт крепления нижней опоры амортизатора 115.
- Болты крепления колеса 90.
Снятие
1. Снимите колеса.
2. Снимите амортизаторы.
3. Снимите колпаки торсионов.
4. Снимите с помощью съемника Emb. 880:
- два торсиона;
- два стабилизатора, оставляя шлицевую муфту.
6. Очистите и смажьте шлицы торсиона Средством MOLYKOTE BR2.
Установка

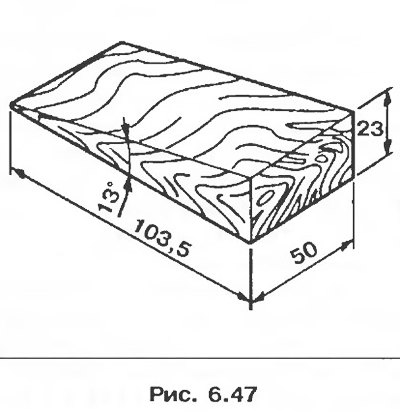

1. Стабилизаторы не могут быть сняты с автомобиля, когда установлено приспособление для замены амортизатора. Из-за этого и для облегчения установки шлицевой муфты должен быть изготовлен деревянный брусок в соответствии с рис. 6.47. Размеры даны в миллиметрах, углы — в градусах.

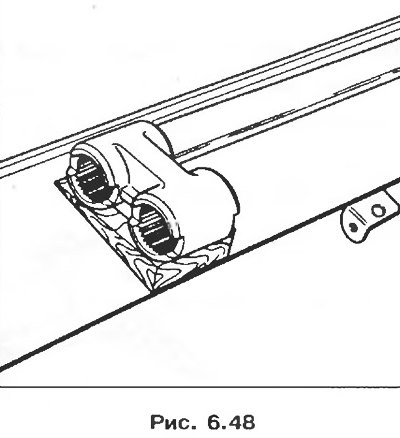

2. Установите муфту на брусок (изготовленный на месте) в середине балки заднего моста.
3. Установите один стабилизатор, обеспечивая соблюдение угла наклона бруска и легкость соединения со шлицами.
4. Установите другой стабилизатор, обеспечивая легкость его соединения со шлицами.
5. Изготовьте приспособление (рис. 6.38) для расположения рычагов подвески так, чтобы торсион мог быть правильно установлен.
6. Предварительно отрегулируйте приспособление в размер X = 430 мм (рис. 6.39).
7. Установите приспособление вместо амортизатора.
8. Установите колпаки торсионов.
9. Установите амортизаторы.
10. Установите колеса.
11. Установите автомобиль на колеса и замерьте положение контрольных точек нижней части кузова (см. п. 6.1).
12. Отрегулируйте регулятор тормозных сил (см. главу «Техническое обслуживание»).
13. Отрегулируйте свет фар.
Примечание: Для устранения разницы в размере X с левой и правой стороны автомобиля всегда выполняйте регулировку торсионов.
