Снятие
Модели с механической коробкой передач
1. Снимите коробку передач и сцепление.
2. Зафиксируйте маховик от проворачивания, установив фиксатор на зубчатый венец маховика.
3. Отвинтите болты и снимите маховик. При наличии направляющего штифта извлеките его и храните вместе с маховиком. Болты крепления маховика всегда заменяются на новые.
Модели с автоматической коробкой передач
4. Снимите коробку передач. Отметьте расположение гидротрансформатора по отношению к маховику и ослабьте болты крепления маховика.
5. Снимите болты крепления маховика вместе с гидротрансформатором и двумя прокладками. Обратите внимание, что прокладки имеют различную толщину, более толстая находится на наружной стороне гидротрансформатора.
6. Снимите маховик с коленвала. При наличии направляющего штифта извлеките его и храните вместе с маховиком.
Проверка
1. На моделях с механической коробкой передач проверьте маховик на износ со стороны сцепления и состояние зубьев зубчатого венца. При износе зубчатого венца маховик подлежит замене, т.к. зубчатый венец не поставляется отдельно.
2. На моделях с автоматической коробкой передач проверьте состояние привода гидротрансформатора и зубчатого венца.
Установка
Модели с механической коробкой передач
1. Очистите сопрягаемые поверхности маховика и коленвала. Удалите остатки герметика с резьбовых отверстий коленвала, используя метчик.

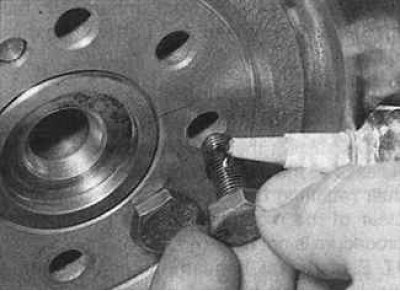

2. Если используются новые болты не покрытые герметиком, то перед установкой на резьбовую часть болтов нанесите герметик.
3. Установите направляющий штифт в гнездо и установите маховик, совместив отверстия в маховике с направляющим штифтом.

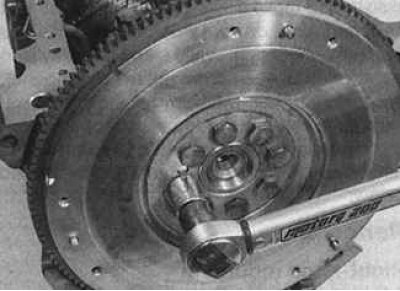

4. Зафиксируйте маховик от проворачивания и ввинтите болты крепления.
5. Установите сцепление и снимите фиксатор блокирования маховика. Установите коробку передач.
Модели с автоматической коробкой передач
6. Очистите сопрягаемые поверхности маховика и коленвала. Удалите остатки герметика с резьбовых отверстий коленвала, используя метчик. Если используются новые болты, не покрытые герметиком, то перед установкой на резьбовую часть болтов нанесите герметик.
7. Установите направляющий штифт в гнездо и установите маховик, совместив отверстия в маховике с направляющим штифтом.
8. Установите привод гидротрансформатора с более тонкой прокладкой, размещенной сзади привода, и более толстой прокладкой с внешней стороны. Выровняйте его по меткам, сделанным при снятии.
9. Установите новые болты крепления и затяните их соответствующим моментом.
10. Снимите фиксатор блокирования маховика и установите коробку передач.
