Снятие
1. Снимите зубчатый ремень.
2. Снимите 8 мм установочные болты, фиксирующие шкив топливного насоса от проворачивания.
3. На некоторых моделях шкив может быть оснащен съемником, который состоит из пластины, прикрепленной болтами к шкиву. На моделях без съемника шкив можно снять с вала, используя пластину и два болта, которые завинчиваются в отверстия, предусмотренные в шкиве.

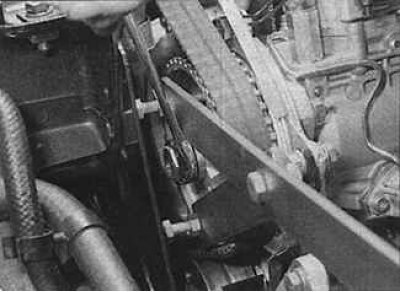

4. Зафиксируйте вал топливного насоса высокого давления от проворачивания, используя специальный инструмент.
5. На моделях со встроенным съемником отвинтите гайку крепления шкива и снимите шкив, а также сегментную шпонку с вала насоса.

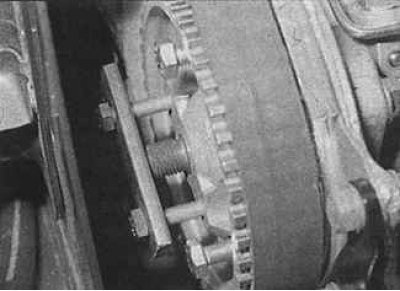

6. На моделях без встроенного съемника частично отвинтите гайку крепления шкива, установите импровизированный съемник и завинчивайте два болта до тех пор, пока шкив не снимется с вала насоса. Снимите шкив и сегментную шпонку.
Установка
1. Установите сегментную шпонку в паз на валу насоса.
2. Если встроенный съемник был снят со шкива, то ввинтите в шкив два болта съемника.
3. Установите шкив и закрепите его гайкой, затянув ее требуемым моментом. При этом удерживайте шкив от проворачивания.
4. Проверьте, что установочные болты и стержень установлены в отверстиях шкивов распредвала, топливного насоса высокого давления и маховика.
5. Установите зубчатый ремень на шкив топливного насоса высокого давления таким образом, чтобы метки, сделанные на ремне и шкиве перед снятием, были совмещены.
6. Отрегулируйте натяжение зубчатого ремня.
Оригинал расположен на ресурсе (autoinstruction.ru)
7. Установите кожухи зубчатого ремня.
Шкив насоса системы охлаждения
Шкив насоса системы охлаждения напрессован на вал насоса и отдельно не снимается с насоса.
