Снятие
1. Снимите зубчатый ремень.

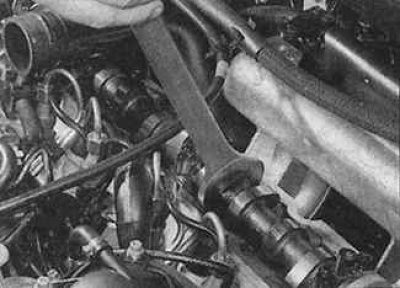

2. Отвинтите болт крепления шкива распредвала. Для фиксации распредвала от проворачивания необходимо использовать специальный инструмент, фиксирующий шкив (или, на двигателях 1.9 литра, снимите крышку головки и удержите распредвал от проворачивания гаечным ключом за выступ между 3 и 4 кулачками).
3. Отвинтите установочный болт со шкива распредвала.

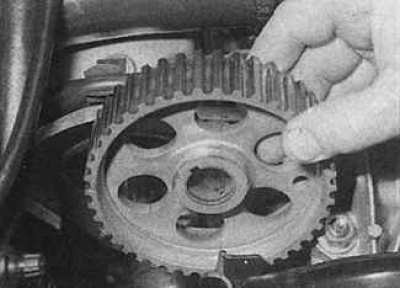

4. Снимите шкив с распредвала. При необходимости снимите сегментную шпонку. Проверьте уплотнительное кольцо распредвала на герметичность.
Установка
1. Установите сегментную шпонку в паз распредвала и шкив распредвала.
2. Завинтите болт крепления шкива и затяните его соответствующим моментом, предварительно зафиксировав распредвал от проворачивания.
3. Если снималась, то установите крышку головки.
4. Совместите отверстия в шкиве и передней пластине и зафиксируйте 8 мм болтом.
5. Установите зубчатый ремень.
6. Установите кожухи зубчатого ремня.
