Контактная группа замка зажигания
Снятие
1. Снимите отрицательную клемму с аккумулятора.
2. Откройте крышку ключевой колодки и отсоедините электрический разъем. Поверните на 90° зажим и снимите крышку коробки с плавкими предохранителями. Отвинтите винты крепления и снимите нижнюю отделку панели приборов.
3. Отвинтите винты крепления нижнего кожуха рулевой колонки и снимите верхний и нижний кожухи с колонки.

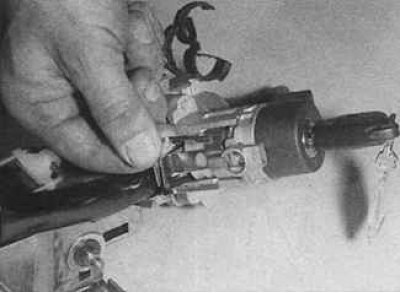

4. Вставьте ключ в замок зажигания и поверните его в первое положение. Сдвиньте скобу крепления, верните ключ в нерабочее положение и извлеките его из замка зажигания.

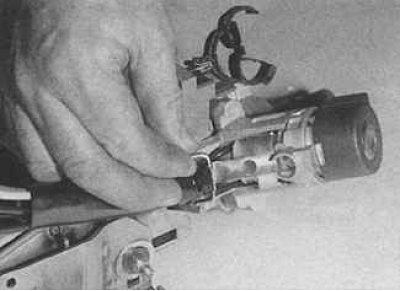

5. Снимите скобу крепления контактной группы из замка зажигания.

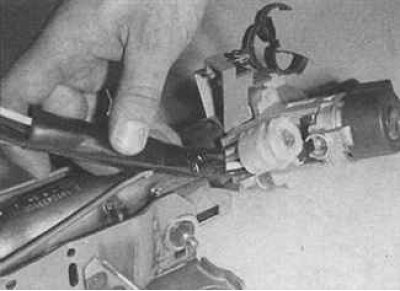

6. Извлеките контактную группу с задней части корпуса замка зажигания.
7. Отсоедините электрический разъем, расположенный на проводах контактной группы замка зажигания.
Установка
1. Перед установкой совместите отверстия в центре контактной группы с цилиндром замка. В связи с несимметричной формой управляющего штифта цилиндра замка контактную группу можно установить только в одном положении.
2. Установите контактную группу замка зажигания в его задней части и закрепите скобой.
3. Поверните ключ в замке зажигания в первое положение так, чтобы цилиндр замка полностью совместился с корпусом. Вдвиньте скобу крепления на место и проверьте работу замка зажигания.
4. Подсоедините электрический разъем контактной группы замка зажигания к главному жгуту проводов.
5. Дальнейшая установка производится в последовательности, обратной снятию.
Цилиндр замка зажигания
Снятие
1. Снимите контактную группу замка зажигания.

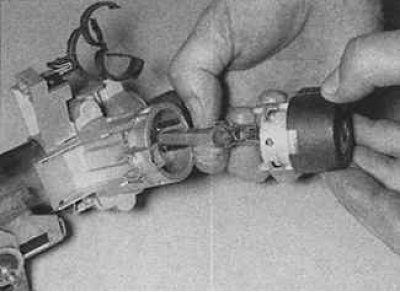

2. Выдвиньте цилиндр замка зажигания из корпуса, отмечая расположение замка рулевой колонки. Снимите крышку с цилиндра замка.

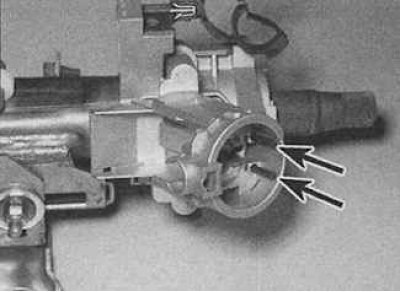

3. Обратите внимание на расположение установочных штифтов в корпусе замка зажигания и при необходимости извлеките их.
Установка
1. Совместите замок рулевой колонки с цилиндром замка зажигания и установите декоративную крышку на цилиндр замка зажигания. Проверьте, что установочные штифты находятся на своем месте в корпусе замка зажигания. Установите цилиндр замка зажигания в сборе в корпус. При этом совместите замок рулевой колонки с пазом в корпусе.
2. Установите контактную группу замка зажигания.
Замок зажигания
Внимание! При установке замка зажигания необходимо использовать новые срезаемые болты.
Снятие
1. Снимите отрицательную клемму с аккумулятора. Снимите рулевое колесо.
2. Отсоедините электрический разъем контактной группы замка зажигания от главного жгута проводов.
Статья опубликована первоначально здесь www.AutoInstruction.ru

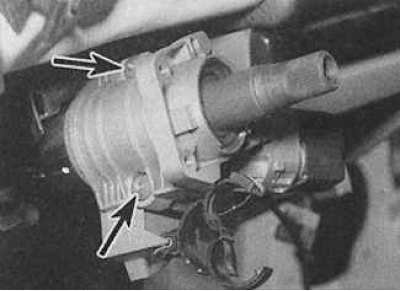

3. Используя молоток и выколотку (пробойник), вывинтите срезаемые болты крепления замка зажигания (указаны стрелками), постукивая по их краям выколоткой вокруг оси до тех пор, пока их нельзя будет отвинтить рукой. Вывинтите болты полностью и снимите замок зажигания с рулевой колонки.
Установка
1. Установите замок зажигания на рулевую колонку и закрепите новыми срезаемыми болтами.
2. Равномерно и постепенно затяните срезаемые болты до тех пор, пока они не будут слегка затянуты. Проверьте работоспособность замка зажигания, после чего затяните каждый болт настолько, чтобы срезалась головка болта.
3. Подсоедините электрический разъем замка зажигания к главному жгуту проводов.
