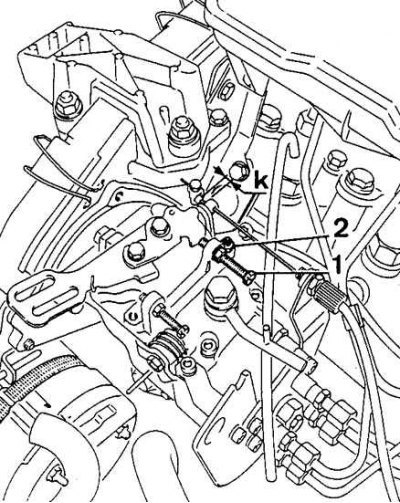

Регулировка числа оборотов холостого хода насоса Bosch
1 – опорный винт расхода, 2 – опорный винт холостого хода, k = 5–6 мм

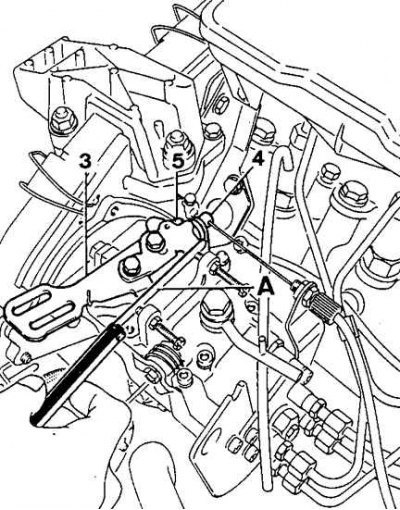

Регулировка расхода и числа оборотов холостого хода с увеличенным числом оборотов (насос Bosch)
3 – рычаг, 4 – тяга холостого хода с увеличенным числом оборотов, 5 – опорный винт холостого хода с увеличенным числом оборотов, А – пластинка толщиной 1 мм
Двигатель должен быть прогрет, тяга холостого хода с увеличенным числом оборотов должна быть свободной (зазор k = 5–6 мм).
Регулировка холостого хода
1. На несколько оборотов отвинтите опорный винт расхода (1) (см. рис. Регулировка числа оборотов холостого хода насоса Bosch).
2. С помощью опорного винта холостого хода (2) установите число оборотов двигателя 750–800 об/мин.
Регулировка расхода
1. Установите пластинку (А) (см. рис. Регулировка расхода и числа оборотов холостого хода с увеличенным числом оборотов (насос Bosch)) толщиной 1 мм между рычагом (3) и опорным винтом холостого хода с увеличенным числом оборотов (1) (см. рис. Регулировка числа оборотов холостого хода насоса Bosch).
2. С помощью опорного винта расхода (1) установите число оборотов двигателя больше на 20–30 об/мин, чем число оборотов холостого хода.
Регулировка холостого хода с увеличенным числом оборотов
1. Соедините тягу холостого хода с увеличенным числом оборотов (4) (см. рис. Регулировка расхода и числа оборотов холостого хода с увеличенным числом оборотов (насос Bosch)) с опорным винтом (5).
2. Изменяя положение опорного винта (5), установите число оборотов 950±50 об/мин.
