Снятие
Внимание! Мелом, маркером или краской отметьте направление вращения ремня привода навесных агрегатов. Если при установке ремень привода навесных агрегатов будет вращаться в другую сторону, это приведет к его разрушению.
Снимите переднее правое колесо.
Снимите защитный кожух под двигателем.
Снимите передний правый грязезащитный щиток.

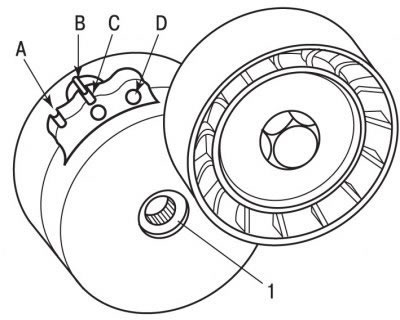

Рис. 4.56. Динамический натяжитель: 1 - болт, 45 Н·м; А - метка максимального растяжения ремня; В - метка для контроля натяжения ремня (нанесена на двигателе); С - метка нулевого растяжения; D - отверстие для установки штифта диаметром 4 мм
Специальным рычагом 0188-Z сожмите пружину динамического натяжителя, при этом уменьшится натяжение ремня (рис. 4.56).
Специальным приспособлением 0188-Q1 зафиксируйте динамический натяжитель в этом положении. Вместо приспособления 0188-Q1 можно использовать штифт диаметром 4 мм.
Снимите ремень привода вспомогательных агрегатов со шкивов.
Проверьте, что направляющий ролик и натяжной ролик динамического натяжителя вращаются равномерно и плавно.
Установка
Система маркировки на динамическом натяжителе позволяет контролировать растяжение ремня привода вспомогательных агрегатов. Совмещение меток А и B свидетельствует о необходимости замены ремня.
Наденьте ремень на шкивы коленчатого вала и вспомогательных агрегатов и в последнюю очередь на направляющий ролик.
Убедитесь, что ремень правильно расположился на всех шкивах и ролике.
Специальным рычагом 0188-Z сожмите пружину динамического натяжителя и извлеките специальное приспособление 0188-Q1 или штифт диаметром 4 мм и снимите рычаг, при этом натяжной ролик динамического натяжителя натянет ремень привода вспомогательных агрегатов.
Дальнейшую установку проводите в последовательности, обратной снятию.
