Снятие гидротрансформатора
Снимите коробку передач (см. соответствующую операцию).

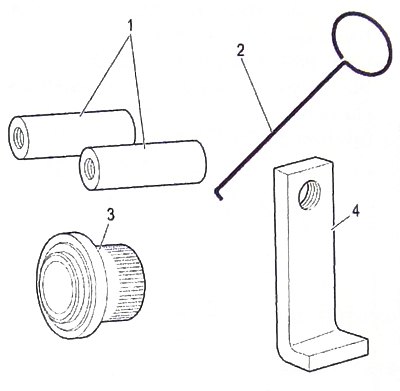

Специальные приспособления: 1 - рукоятки для снятия-установки гидротрансформатора 0338 В; 2 - крючок для извлечения уплотнительной манжеты гидротрансформатора 0338 G; 3 - втулка для установки уплотнения гидротрансформатора 0338 R; 4 - угольник для установки гидротрансформатора 0338 S.
Установите приспособление 1.

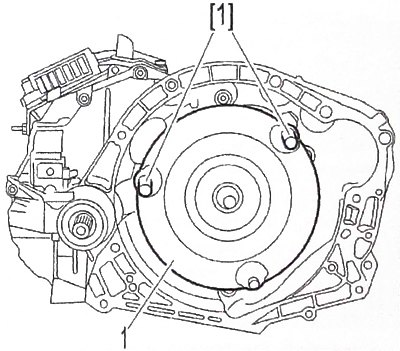

Потяните и высвободите гидротрансформатор (1).
Внимание. В гидротрансформаторе находится большое количество рабочей жидкости.
Снятие уплотнительной манжеты гидротрансформатора

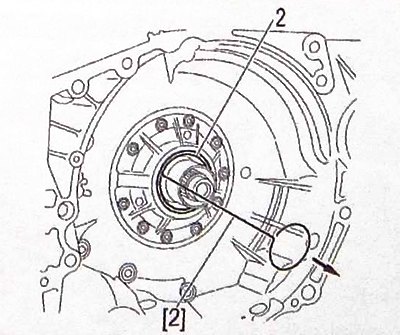

Извлеките манжету (2) с помощью приспособления 2.
Установка уплотнительной манжеты гидротрансформатора
Очистите гнездо манжеты.

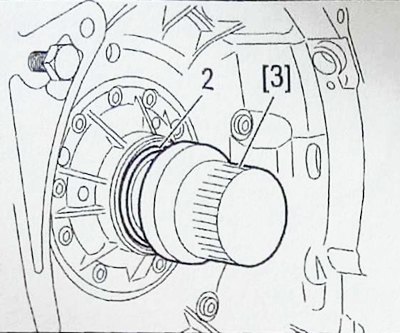

Установите новую уплотнительную манжету (2) с помощью приспособления 3.
Установка гидротрансформатора
Произведите визуальный осмотр:
- центрирующего элемента гидротрансформатора (со стороны коленчатого вала и гидротрансформатора);
- посадочной поверхности уплотнения на гидротрансформаторе;
- трех точек крепления;
- привода масляного насоса;
- шлицы вала турбины и гидротрансформатора.
Примечание. Не допускайте попадания жидкости, кроме рекомендованного масла. Перед установкой нового гидротрансформатора частично заполните его маслом.
Смажьте внутреннее гнездо манжеты гидротрансформатора.
Постепенно установите гидротрансформатор (1) при помощи приспособлений 1, слегка покачивая его вокруг оси для облегчения захода шлицев.

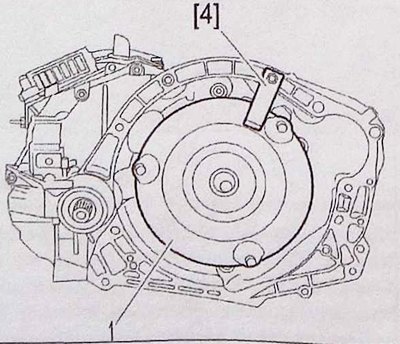

Убедитесь, что гидротрансформатор (1) правильно установлен с помощью приспособления 4.
Установите на место коробку передач (см. соответствующую операцию).
Долейте рабочую жидкость в коробку передач до нормального уровня (см. соответствующую операцию).
Инициализируйте счетчик износа рабочей жидкости (выполняйте процедуру, указанную в диагностическом приборе).
