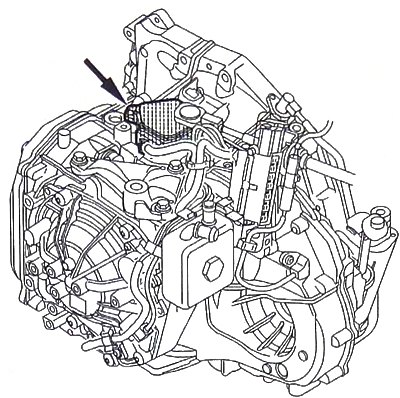

Многофункциональный переключатель позволяет:
- прерывать питание реле возбуждения стартера, если рычаг селектора не находится в положении «Р» или «N»;
- подавать ток к фонарям заднего хода (рычаг селектора в положении «R»);
- посылать сигнал включения заднего хода в наклоняемое наружное зеркало;
- обозначать положение рычага селектора для ЭБУ коробки передач.
Примечание. Вывод информации на панель приборов производится ЭБУ коробки передач в зависимости от информации от многофункционального переключателя.
Курсор, перемещаемый тягой выбора, обеспечивает контакт между клеммами.

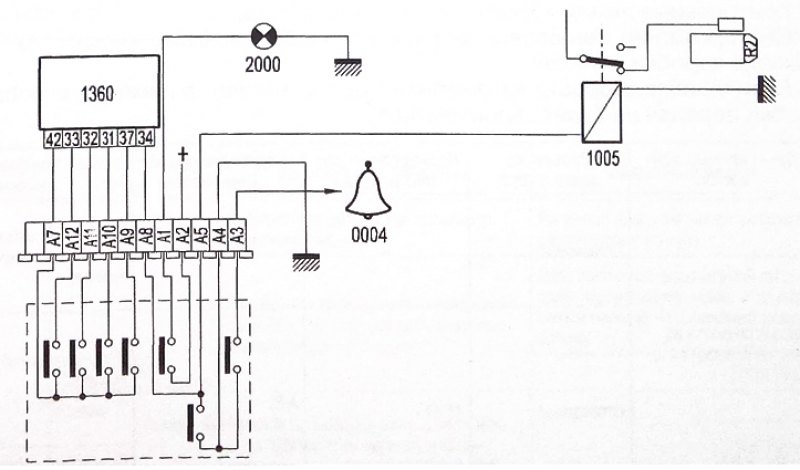

Блок-схема многофункционального переключателя: 1360 - компьютер автоматической коробки передач; 1050 - реле запрета на включение стартера; 0004 - звуковой сигнал необходимости перемещения рычага в положение «P»; 2000 - фонари заднего хода.
Внимание. При каждой операции демонтажа / установки необходимо выполнить регулировку многофункционального переключателя.
