Снятие и установка
Автомобили без подушки безопасности
1. Снимите кнопку звукового сигнала и рулевое колесо.
2. Снимите верхний и нижний кожухи рулевой колонки.
3. Выверните винты и снимите многофункциональный переключатель.
4. Установка проводится в последовательности, обратной снятию.
Автомобили с подушкой безопасности
При снятии многофункционального переключателя на автомобилях, оборудованных подушкой безопасности, будьте осторожны и выполняйте следующие условия.
Внимание! Не разбирайте ни один из компонентов вспомогательной системы безопасности SRS. Разборка компонентов может вывести систему безопасности из строя.
Внимание! Исключите попадание на подушку безопасности растворителей или очищающих веществ.
Транспортируйте воздушную подушку безопасности отдельно, мешком вверх.
Внимание! Если любой компонент SRS упал или на нем имеются трещины, вмятины или другие дефекты в корпусе, кронштейне или разъеме, замените их на новые.
Внимание! При транспортировке не помещайте руки на подушку безопасности.
Внимание! Не нагревайте блок подушки безопасности до температур выше 93°C.
Внимание! После развертывания подушки безопасности замените спиральную пружину датчика на новую.
Внимание! Перед установкой спиральной пружины датчика подушки безопасности совместите метку и указатель нейтрального положения пружины датчика, предварительно установив передние колеса для движения прямо вперед. Если метка спиральной пружины не совмещена должным образом, рулевое колесо не сможет полностью поворачиваться или провод спиральной пружины будет поврежден, затрудняя нормальную работу SRS.
Порядок выполнения
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
Внимание! Перед обслуживанием системы подушек безопасности убедитесь, что прошло не менее 30 с после выключения зажигания и отсоединения провода от отрицательной клеммы аккумуляторной батареи.
Предупреждение! Система подушек безопасности оборудована аварийным источником энергии, который позволяет развернуть подушки безопасности в случае отсоединения проводов от аккумуляторной батареи при аварии.

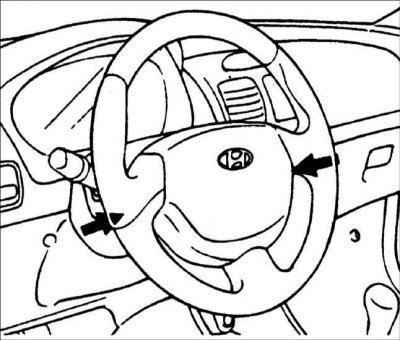

2. Выверните болты крепления подушки безопасности. Отсоедините разъемы звукового сигнала и подушки безопасности и снимите блок подушки безопасности.
3. Снимите рулевое колесо.
4. Снимите упор для коленей водителя.

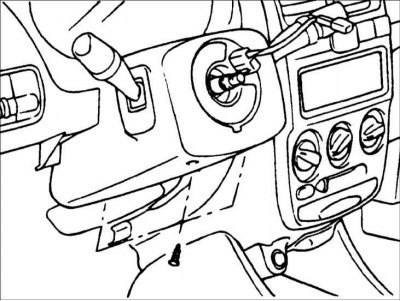

5. Выверните винты и снимите верхний и нижний кожухи рулевой колонки.

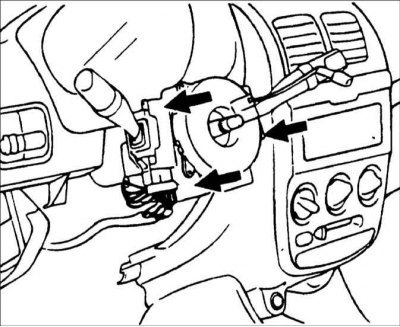

6. Выверните винты и снимите многофункциональный переключатель.
7. Установка проводится в последовательности, обратной снятию.
Проверка
С многофункциональным переключателем в каждом положении проверьте проводимость между соответствующими контактами разъемов. Если проводимость не соответствует требуемой, замените многофункциональный переключатель.

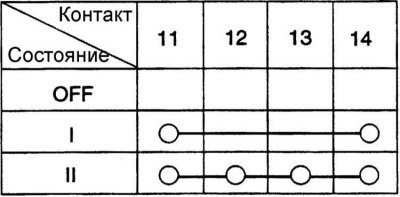

Переключатель освещения (разъем M10–2)

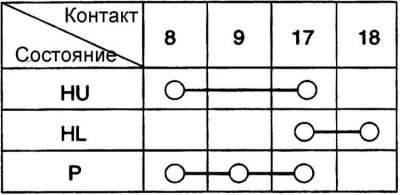

Переключатель света фар (разъем M10–2)
HU: дальний свет фар
HL: ближний свет фар
P: габаритное освещение

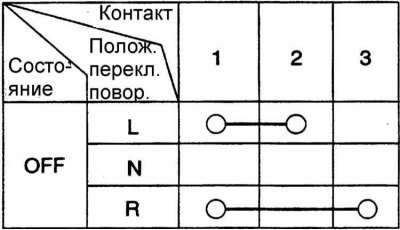

Переключатель поворота (разъем M10–2)
Переключатель стеклоочистителя (разъем M10–1)
Переключатель стеклоомывателя (разъем M10–1)
