- метка 1 (в виде пятна краски синего цвета — форсунка класса 1);
- метка 2 (в виде пятна краски зеленого цвета — форсунка класса 2).

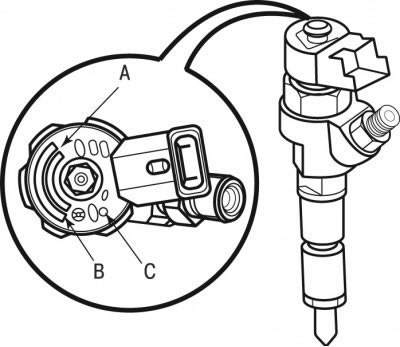

Рис. 4.94. Маркировка форсунок: А - поставщик; В - идентификационный номер компании Peugeot; С - идентификация классов
В маркировке, показанной на рис. 4.94, указаны:
- поставщик (A);
- идентификационный номер компании Peugeot (B);
- идентификация классов (C).
Внимание! При замене форсунок на двигателе должны быть установлены 4 форсунки одного класса.
При снятии и установке топливных форсунок на сервисных центрах Peugeot используют следующий специальный инструмент:
- ключ для работы с трубками — 1603-F (4220-TD);
- ключ для работы с трубками — 1603-G (4220-TC);
- набор заглушек — 0188-T;
- сжимающая муфта 1603-A/E/B/D [4220-T(B-G-J)].
Снятие топливных форсунок проводите в следующем порядке:
- снимите защитный кожух двигателя;
- отсоедините провод от отрицательной клеммы аккумуляторной батареи;

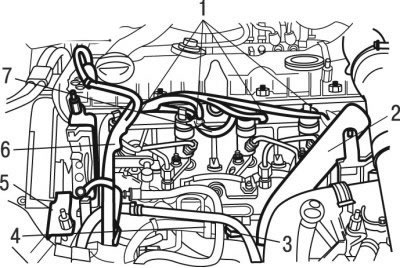

Рис. 4.95. Снятие деталей топливной системы: 1 - контактные разъемы; 2 - трубка; 3, 4 - датчики; 5 - суппорт; 6 - жгут проводов; 7 - патрубок
- отсоедините датчики 3 и 4 (рис. 4.95);
- отсоедините контактные разъемы 1 форсунок;
- отведите в сторону трубку 2 улавливателя масляных аэрозолей;
- отведите в сторону жгут проводов 6;
Внимание! При каждом снятии шлангов высокого давления требуется замена их новыми.
- снимите патрубок 7 возврата топлива;
- закройте отверстия при помощи приспособления;
- снимите суппорт 5;
Внимание! Очистите соединительные элементы топливопроводов, прежде чем их отворачивать.

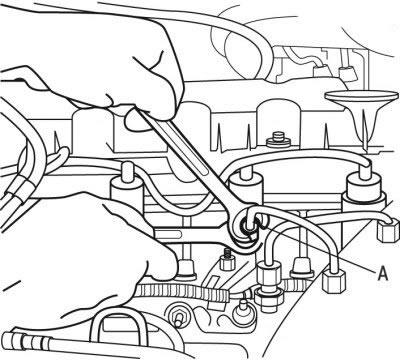

Рис. 4.96. Нанесение контрящего состава в зоне А
- нанесите контрящий состав в зоне А (рис. 4.96);
- отверните соединительные элементы;

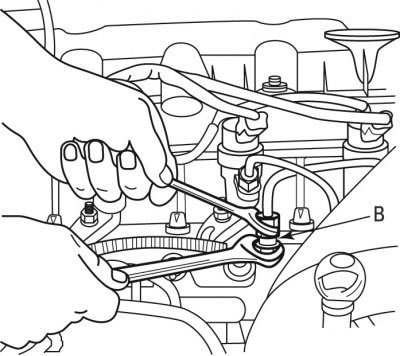

Рис. 4.97. Нанесение контрящего состава в зоне В
- нанесите контрящий состав в зоне В (рис. 4.97);
- отверните соединительные элементы на распределителе топлива;

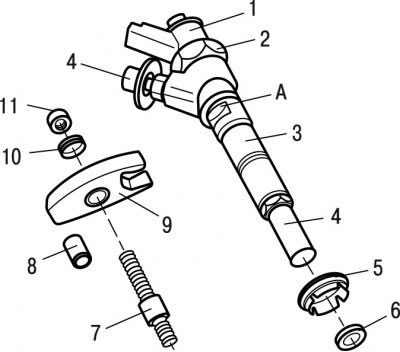

Рис. 4.98. Детали топливной форсунки: 1, 4 - заглушки; 2, 11 - гайки; 3 - форсунка; 5 - уплотнительное кольцо; 6 - кожаная прокладка; 7 - шпилька; 8 - упорная шайба; 9 - скоба; 10 - шайба
- снимите четыре трубки высокого давления;
Внимание! Не трогайте гайку 2 (рис. 4.98).
- отверните гайки 11 форсунок;
- снимите шайбы 10;
- снимите скобы 9 крепления форсунок;
- снимите форсунки 3;
- снимите уплотнительные кольца 5;
- снимите кожаные прокладки 6;
- снимите упорные шайбы 8;
Примечание. В случае невозможности снятия форсунки снимите шпильку 7 с помощью контргайки, затем с помощью плоского ключа поверните форсунку в зоне лыски А.
- закройте заглушками 1 и 4 отверстия форсунок.
Установку топливных форсунок проводите в следующем порядке:
(Смотрите полную версию на сайте: «AutoInstruction»)
Внимание! ПредупрежденияЗамените снятые топливопроводы высокого давления.При отворачивании гаек 11 шпильки 7 могут отвернуться вместе с гайками, в этом случае при обратной установке шпилек следует обязательно ориентировать шпильки в правильном направлении (не устанавливать в перевернутом положении).
- заверните шпильки в головку блока цилиндров с помощью гайки и контргайки, затянув моментом 7,5 Н·м;
Внимание! При обратной установке соблюдайте правильное направление изгиба скобы 9. Соблюдайте правильное направление монтажа шайб 10.
- снимите заглушки с отверстий форсунок;
- установите упорные шайбы 8;
- установите новые кожаные прокладки 6;
- установите новые уплотнительные кольца 5;
- установите форсунки 3, закрепив их скобами 9;
- установите шайбы 10;
- установите новые гайки 11;
- зафиксируйте топливопроводы высокого давления на форсунках и распределителе топлива;
- затяните гайки 11 моментом 30 Н·м;
- нанесите контрящий состав в зоне А (см. рис. 4.96);
- затяните крепление топливопроводов высокого давления при помощи приспособлений моментом 20 Н·м;
- нанесите контрящий состав в зоне В (см. рис. 4.97);
- установите суппорт 5 (см. рис. 4.95);
- установите патрубок 7;
- установите на свое место жгут проводов 6;
- установите на место патрубок 2;
- подсоедините к форсункам контактные разъемы 1;
- подсоедините провод к отрицательной клемме аккумуляторной батареи;
- проверьте герметичность соединений, установив частоту вращения двигателя 1000 мин-1 и нажав на педаль акселератора, установив частоту вращения коленчатого вала 3500 мин-1.
Завершите установку в последовательности, обратной снятию.
