- набор заглушек 0188-T;
- растворитель SODIMAC №35 (поставляется в запчасти);
- кисть;
- бачок для очистки.
Снятие топливного фильтра проводите в следующем порядке:
- отсоедините провод от отрицательной клеммы аккумуляторной батареи;
- снимите защиту под силовым агрегатом;
- установите под двигатель емкость для сбора жидкостей;

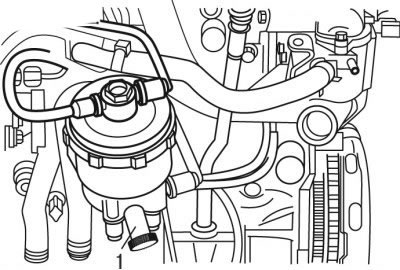

Рис. 4.86. Подготовка к снятию топливного фильтра: 1 - болт для прокачки
- отверните болт для прокачки 1 (рис. 4.86);
- очистите штуцера топливного фильтра;

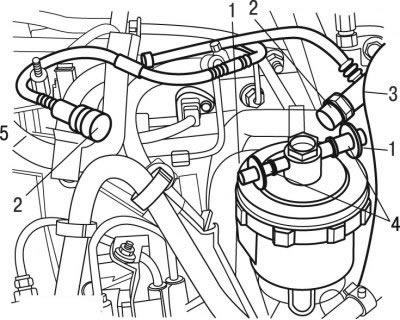

Рис. 4.87. Отсоединение трубок: 1 - приспособление; 2 - заглушки; 3, 4, 5 - трубки
- отсоедините трубки 3 и 5 (рис. 4.87);
- дождитесь полного вытекания дизельного топлива;
- закройте отверстия заглушками 2 с помощью приспособления;
- закройте трубки 4 на топливном фильтре;

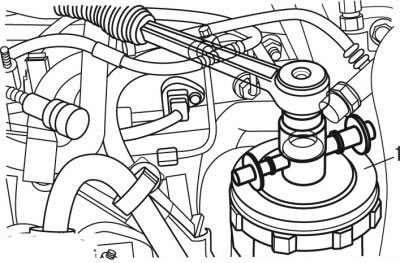

Рис. 4.88. Снятие крышки топливного фильтра: 1 - крышка
- установите втулку 22 мм (рис. 4.88) на крышку;
- нажмите на крышку и одновременно поверните на четверть оборота;

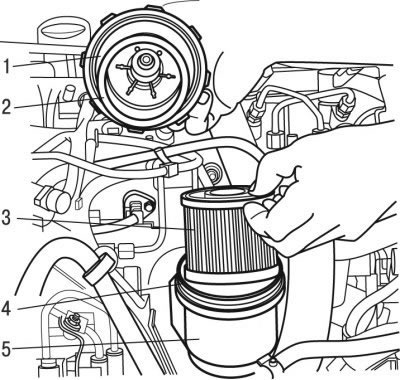

Рис. 4.89. Снятие фильтрующего элемента: 1 - крышка; 2 - гофрированная шайба; 3 - фильтрующий элемент; 4 - уплотнитель; 5 - корпус
- снимите крышку 1 (рис. 4.89);
- снимите гофрированную шайбу 2;
- снимите фильтрующий элемент 3;
- снимите уплотнитель 4 топливного фильтра.
Очистку топливного фильтра проводите в следующем порядке:
- дождитесь окончания вытекания топлива из корпуса 5 топливного фильтра;
- отсоедините трубки под корпусом фильтрующего элемента;
- закройте отверстия заглушками с помощью приспособления;
- освободите из фиксаторов и приподнимите корпус топливного фильтра;
- снимите топливный фильтр 3;
- залейте рекомендуемый для очистки состав в бачок;
- очистите топливный фильтр при помощи приспособления;
- осушите топливный фильтр перед обратной установкой.
Внимание! Используйте только материал RESISTEL (поставляется в запчасти), не используйте сжатый воздух.
Установку топливного фильтра проводите в следующем порядке:
- установите новый фильтрующий элемент 3;
- установите гофрированную шайбу 2;

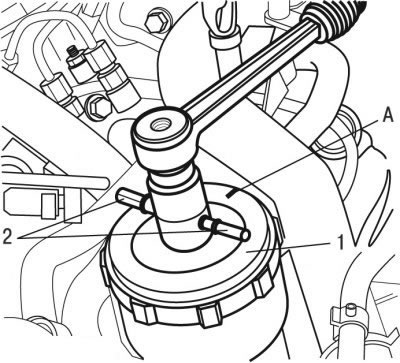

Рис. 4.90. Установка крышки топливного фильтра: 1 - крышка; 2 - трубки; А - метка
- установите крышку 1;
Внимание! Расположите крышку 1 (рис. 4.90) и трубки 2 перпендикулярно двигателю (чтобы метка А была расположена со стороны воздушного фильтра).
- установите втулку 22 мм на крышку;
- нажмите на крышку 1 и одновременно поверните ее на четверть оборота;
- снимите приспособление 1 (см. рис. 4.87);
- подсоедините трубки 3 и 5;
- подсоедините провод к отрицательной клемме аккумуляторной батареи;
- проведите программирование всех электронных устройств автомобиля;
- заполните фильтр топливом, для чего несколько раз включите и выключите зажигание (примерно 6 раз);
- проверьте отсутствие утечек топлива после пуска двигателя.
