Снятие топливных форсунок проводите в следующем порядке:
- отсоедините провод от отрицательной клеммы аккумуляторной батареи;

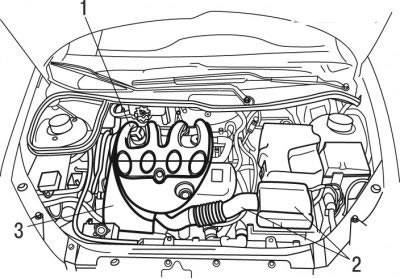

Рис. 4.91. Снятие защитного кожуха двигателя: 1 - распределитель воздуха; 2 - воздухоочиститель с рукавами; 3 - защитный кожух
- снимите защитный кожух 3 (рис. 4.91);
- снимите блок воздухоочистителя 2 с патрубками;
- снимите распределитель 1 воздуха на впуске;
- снимите трубку клапана системы рециркуляции отработавших газов;
- снимите топливные трубопроводы;
- снимите трубки возврата топлива;
Текст предоставил этот ресурс: Autoinstruction.ru

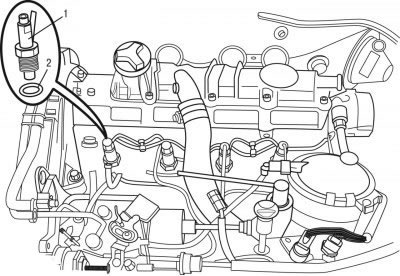

Рис. 4.92. Снятие топливных форсунок: 1 - топливная форсунка; 2 - уплотнительная шайба

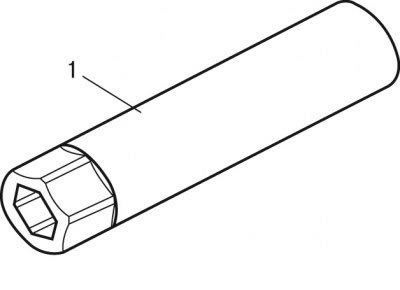

Рис. 4.93. Втулка
- снимите корпуса форсунок 1 (рис. 4.92) с помощью втулки (рис. 4.93);
- снимите уплотнительные шайбы 2 (см. рис. 4.92).
Установку топливных форсунок проводите в следующем порядке:
Примечание. Систематически заменяйте уплотнительные шайбы 2.
- установите уплотнительные шайбы 2;
- установите форсунки 1, затянув моментом 90 Н·м;
- установите топливные трубопроводы, затянув крепления на топливном насосе высокого давления моментом 25 Н·м и на форсунках моментом 25 Н·м;
- установите трубку клапана системы рециркуляции отработавших газов и затяните ее крепление к выпускному коллектору моментом 15 Н·м;
- установите верхний воздухораспределительный блок 1 (см. рис. 4.91);
- установите крепление верхнего воздухораспределительного блока к нижнему, затянув моментом 8 Н·м;
- установите крепление верхнего воздухораспределительного блока к головке блока, затянув моментом 17,5 Н·м;
Продолжите установку в последовательности, обратной снятию.
