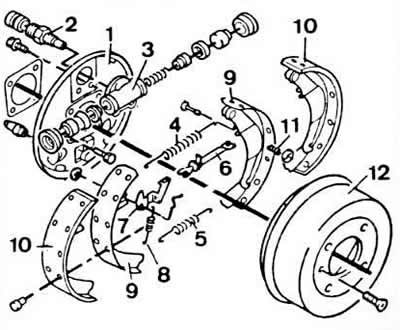

Детали барабанного тормозного механизма заднего колеса: 1 - щит тормозного механизма; 2 - штуцер для прокачки гидропривода тормозов; 3 - колесный цилиндр; 4 - верхняя стяжная пружина; 5 - нижняя стяжная пружина; 6 - распорная планка; 7 - разжимной рычаг; 8 - пружина рычага; 9 - тормозная колодка; 10 - фрикционная накладка; 11 - прижимная пружина колодки; 12 - тормозной барабан.
