Электронные системы зажигания работают с очень высокой мощностью разряда. Не прикасайтесь к ним, это опасно для жизни.
Предохранители

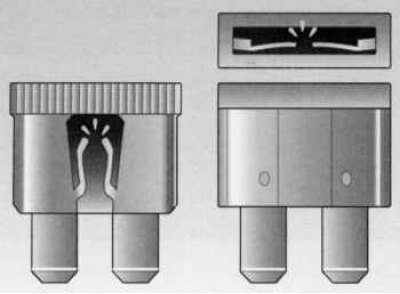

Дефектный предохранитель можно распознать по сгоревшей плавкой нити. Замену предохранителя производите только после устранения причины неисправности.
Коробка предохранителей

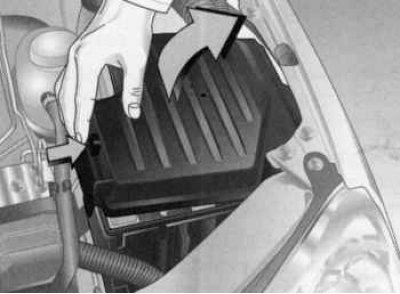

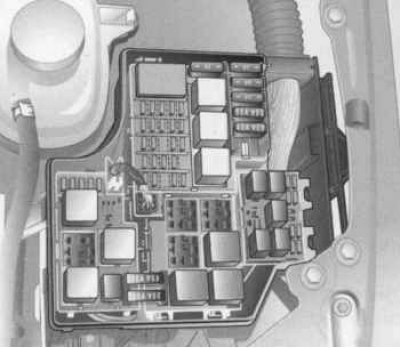

Коробка предохранителей расположена в моторном отделении рядом с расширительным бачком охлаждающей жидкости.

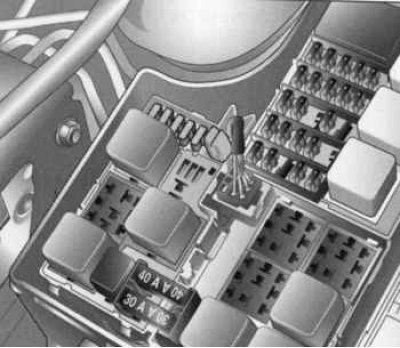

Рисфиксируйте крышку коробки главных предохранителей за петлю и снимите вверх.
Снимите дополнительную крышку.
Рекомендуется всегда иметь с собой полный комплект предохранителей.

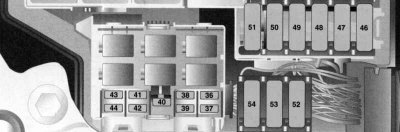

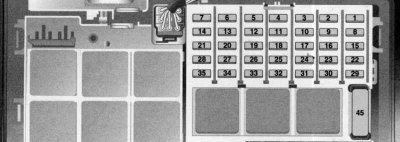

Запасные предохранители поместите в коробке предохранителей в предусмотренном для этого месте, справа от него находится съемник для замены предохранителей.

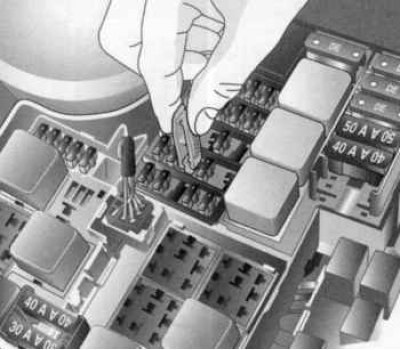

Перед заменой предохранителя отключите соответствующий переключатель или выключите зажигание.
Установите приспособление для вытягивания предохранителей на предохранитель и выньте его.
Вставляйте предохранители только указанной номинальной силы тока. Ее значение указывается на каждом предохранителе и дополнительно маркируется цветом, а также обозначается на посадочном месте в коробке предохранителей.
Предохранители и важнейшие цепи с предохранителями

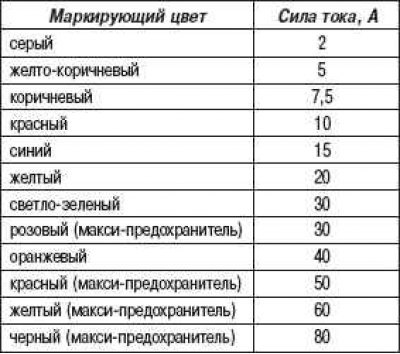

Цветоваяя маркировка и сила тока предохранителей
Примечание. Некоторые электрические цепи могут быть защищены несколькими предохранителями.
Внимание! Перед заменой лампы выключите зажигание и соответствующий выключатель.
Замена ламп
Новую лампу берите только за цоколь. Не берите лампу за стекло голыми руками, так как в противном случае на стекле остаются следы пальцев. Грязь оседает на рефлекторе и ухудшает его отражательную способность. Удалите следы прикосновения чистой неволокнистой тканью, пропитанной спиртом.
Сменную лампу подобирайте в соответствии с маркировкой на цоколе дефектной лампы. Не превышайте указанную мощность в ваттах.
Замена крайних ламп переднего блока фар производится через проемы в передней колесной нише. Для этого поверните колеса в нужную сторону, освободите фиксатор и снимите крышку.
Регулировка фар
При регулировании фар регулирование угла наклона фар должно быть установлено на 0.

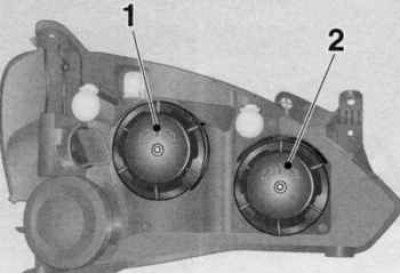

На рисунке изображены фары с раздельными системами ближнего света 1 (наружные лампы) и дальнего света 2 (внутренние пампы).
Замена ламп ближнего света
Откройте и подпереть капот.
При замене пампы с левой стороны откройте крышку коробки предохранителей.

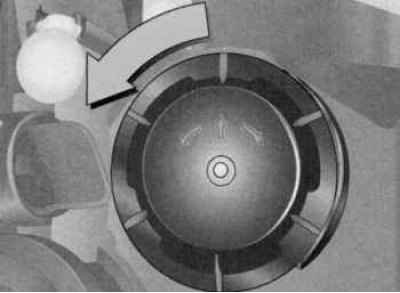

При замене лампы с правой стороны снимите шланг с воздушного фильтра. Вытяните вверх заправочный патрубок бачка устройства промывки фар.

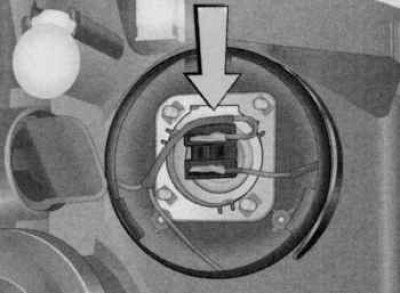

Отвернуть крышку влево и снимите ее.
Прижмите пампу за штекер вниз.

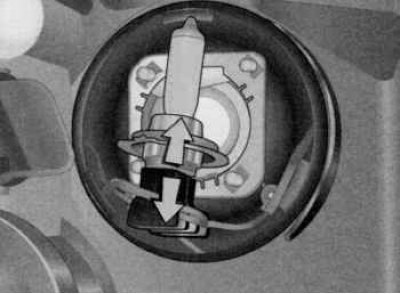

Выньте лампу накаливания с штекером из корпуса рефлектора.
Снимите штекер с цоколя ламп.

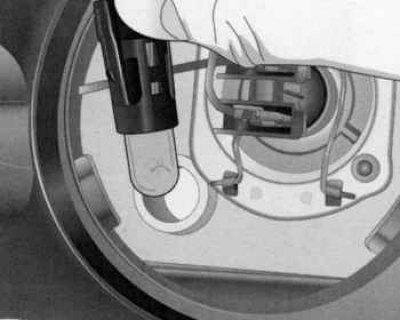

Вставьте штекер в новую лампу накаливания, не прикасаясь при этом к стеклу пампы.
Вставьте новую лампу со штекером таким образом, чтобы фиксирующий выступ вошел в выемку на рефлекторе.
Установите и закройте защитный колпак фар.
После замены лампы с левой стороны закройте крышку коробки предохранителей.
После замены лампы с правой стороны установите и зафиксируйте шланг на воздушном фильтре. Установите на место заправочный патрубок бачка устройства промывки фар.
Замена ламп дальнего света
Откройте и подоприте капот.
При замене лампы с левой стороны откройте коышку коробки предохранителей.
При замене лампы с правой стороны снимите шланг с воздушного фильтра.

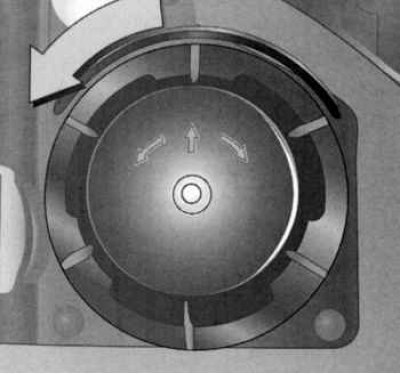

Отверните крышку влево и снимите ее.
Отсоединить штекер от лампы.

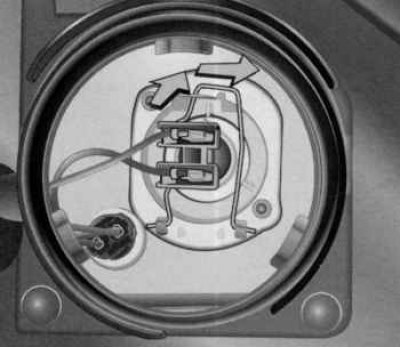

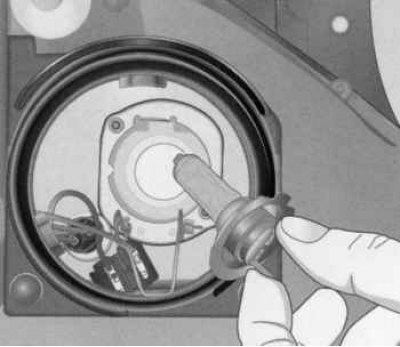

Освободите пружинную скобу из крепежного выступа вперед и поверните в сторону.
Выньте лампу накаливания из патрона.
При установке новой лампы вставьте фиксирующие выступы в вырезы рефлектора, при этом не прикасаться к стеклу лампы.
Зафиксируйте пружинную проволочную скобу, вставьте штекер в лампу.
Установите и закройте защитный колпак фар.
После замены пампы с левой стороны закройте крышку коробки предохранителей.
После замены пампы с правой стороны установите и зафиксируйте шланг на воздушном фильтре.
Система галогенных фар (замена ламп стояночного света)
Откройте и подоприте капот.
При замене лампы с левой стороны откройте крышку коробки предохранителей.
При замене лампы с правой стороны снимите шланг с воздушного фильтра.

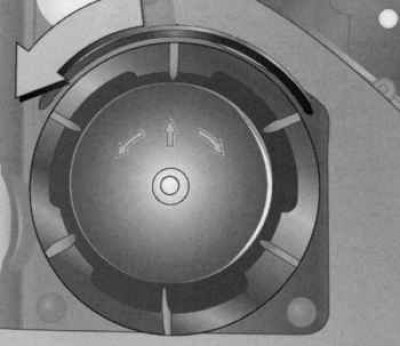

Поверните колпак фары дальнего света влево и снимите его.
Снимите штекер с лампы дальнего света.

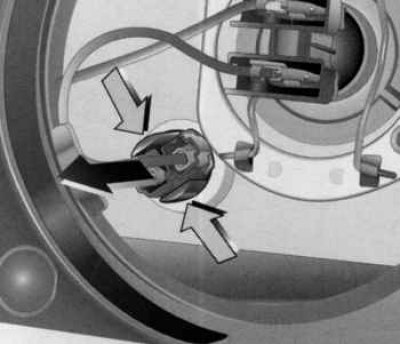

Выньте патрон лампы стояночного огня из рефлектора.
Выньте лампу из патрона.
Вставьте новую лампу, не прикасаясь при этом к стеклу лампы.
Вставьте патрон пампы в рефлектор.
Наденьте штекер на лампу дальнего света.
Установите и закройте защитный колпак фар.
После замены пампы с левой стороны закройте крышку коробки предохранителей.
После замены лампы с правой стороны установите и зафиксируйте шланг на воздушном фильтре.
Система галогенных фар (замена ламп передних указателей поворота)
Откройте и подоприте капот.

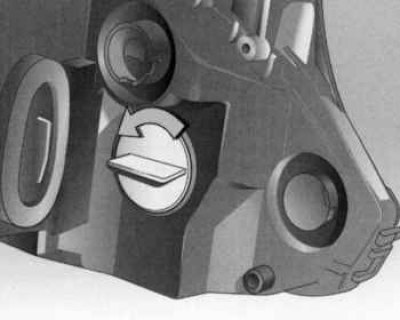

При замене лампы с левой стороны откройте крышку коробки предохранителей.
При замене лампы с правой стороны снимите шланг с воздушного фильтра. Вытяните вверх заправочный патрубок бачка устройства промывки фар*.

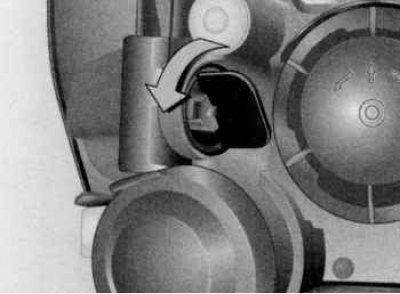

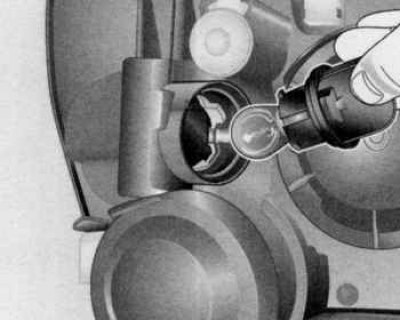

Поверните влево и освободите от фиксатора патрон лампы.
Слегка прижмите лампу в патрон, поверните влево и выньте ее.
Вставьте новую лампу, не прикасаясь при этом к стеклу лампы.
Зафиксируйте патрон в рефлекторе, повернув его вправо.
После замены лампы с левой стороны закройте крышку коробки предохранителей.
После замены лампы с правой стороны установите и зафиксируйте шланг на воздушном фильтре. Установите на место заправочный патрубок бачка устройства промывки фар.
Система эллипсоидных фар (замена ламп ближнего свет)
Откройте и подоприте капот.
При замене лампы с левой стороны откройте крышку коробки предохранителей.
При замене лампы с правой стороны снимите шланг с воздушного фильтра. Вытяните вверх заправочный патрубок бачка устройства промывки фар.

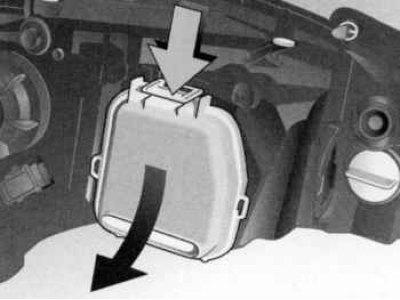

Снимите колпак фары, для чего нажмите фиксатор и вытяните колпак вниз.
Отсоединить штекер от лампы.

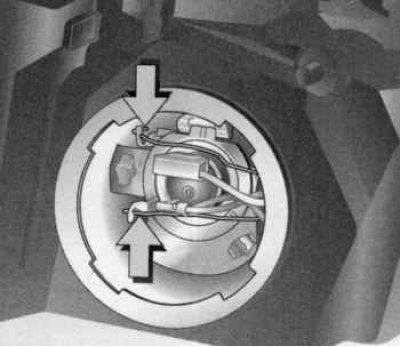

Снимите пружинную скобу с крепежного выступа и отвернуть ее в сторону.
Выньте лампу накаливания из патрона.
При установке новой лампы вставьте фиксирующие выступы в вырезы рефлектора, при этом не прикасаться к стеклу лампы.
Зафиксируйте пружинную проволочную скобу, вставьте штекер в лампу.
Установите и закройте защитный колпак фар.
После замены лампы с левой стороны закройте крышку коробки предохранителей.
После замены пампы с правой стороны установите и зафиксируйте шланг на воздушном фильтре. Установите на место заправочный патрубок бачка устройства промывки фар.
Система эллипсоидных фар (замна ламп передних указателей поворота)
Откройте и подоприте капот.
При замене лампы с левой стороны откройте крышку коробки предохранителей. На автомобилях с двигателем Z 13 DT кроме того выньте из направляющих коробку реле, расположенную перед коробкой предохранителей.
При замене лампы с правой стороны снимите шланг с воздушного фильтра.

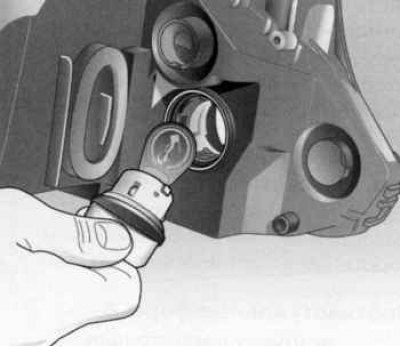

Поверните влево и освободите от фиксатора патрон лампы.
Слегка прижмите пампу в патрон, поверните влево и выньте ее.
Вставьте новую лампу, не прикасаясь при этом к стеклу лампы.
Зафиксируйте патрон в рефлекторе, повернув его вправо.
После замены пампы с левой стороны закройте крышку коробки предохранителей. На автомобилях с двигателем Z 13 DT кроме того установите на место и зафиксируйте в направляющих коробку реле.
После замены лампы с правой стороны установите и зафиксируйте шланг на воздушном фильтре.

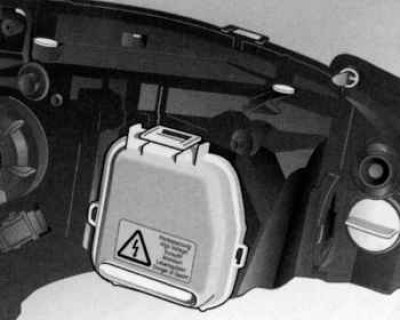

Система ксеноновых фар (замена ламп ближнего света)
Ближний свет ксеноновых фар работает при очень высоком электрическом напряжении. Не прикасайтесь, это опасно для жизни. Рекомендуется поручить замену ламп партнеру фирмы Opel.

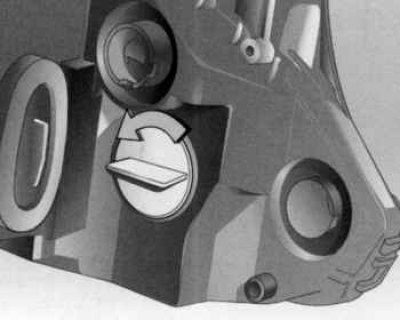

Система ксеноновых фар (замена ламп передних указателей поворота)
Откройте и подоприте капот.
При замене лампы с левой стороны откройте крышку коробки предохранителей. На автомобилях с двигателем Z 13 DT кроме того выньте из направляющих коробку реле, расположенную перед коробкой предохранителей.
При замене лампы с правой стороны снимите шланг с воздушного фильтра.

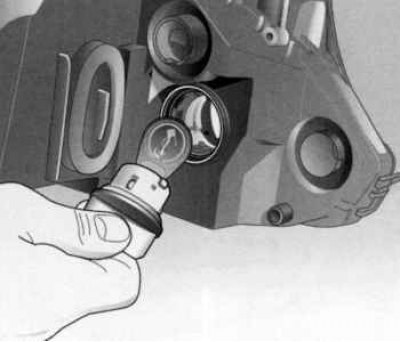

Поверните влево и освободите от фиксатора патрон лампы.
Слегка прижмите пампу в патрон, поверните влево и выньте ее.
Вставьте новую лампу, не прикасаясь при этом к стеклу лампы.
Зафиксируйте патрон в рефлекторе, повернув его вправо.
После замены лампы с левой стороны закройте крышку коробки предохранителей. На автомобилях с двигателем Z 13 DT кроме того установите на место и зафиксируйте в направляющих коробку реле.
После замены пампы с правой стороны установите и зафиксируйте шланг на воздушном фильтре.
Указатели поворота, тормозные огни, задние габаритные огни и фары заднего хода (Corsa)

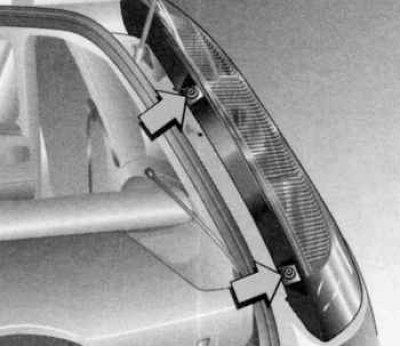

Вывинтите отверткой оба винта на корпусе лампы.

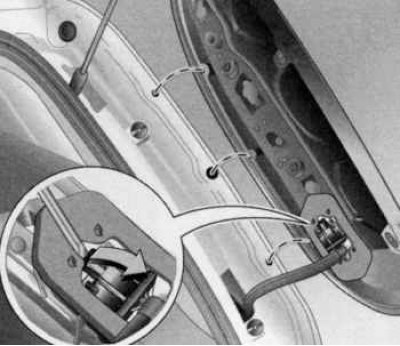

Выньте корпус лампы вниз из фиксаторов.
Отсоедините штекер кабеля с помощью отвертки и снимите с держателя лампы.

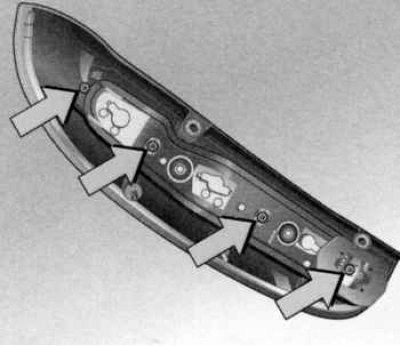

Вывинтите отверткой четыре винта на держателе лампы. Снимите держатель лампы с корпуса лампы.
Лампы сверху вниз: лампа указателя поворота лампа заднего огня/ лампа тормозного огня лампа заднего хода
Выньте лампу из патрона.
Вставьте новую лампу, не прикасаясь при этом к стеклу лампы, установите держатель лампы в корпус лампы и плотно привинтить винтами, зафиксируйте штекер кабеля, вставьте корпус лампы с фиксирующими штифтами в кузов и закрепите.
Тормозные огни, задние огни, указатели поворота, фары заднего хода, задние противотуманные фары (Combo)

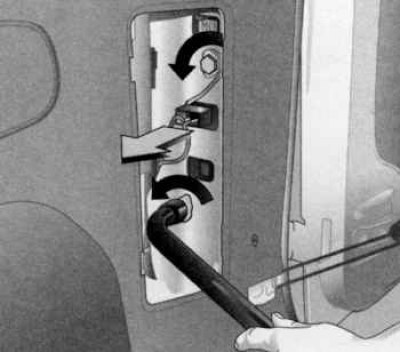

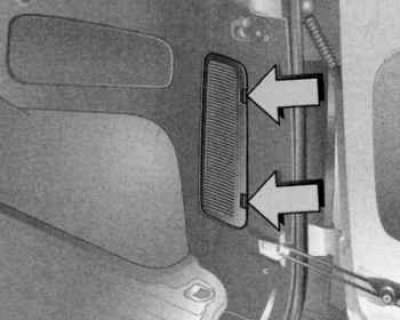

Нажав на запорные язычки, расфиксируйте и снимите закрывающую крышку.
Снимите штекер кабеля с держателя памп.
Придерживая корпус ламп снаружи, ослабить посредством ключа для болтов колеса обе крепежные гайки и отвинтите вручную.
Снимите корпус ламп.

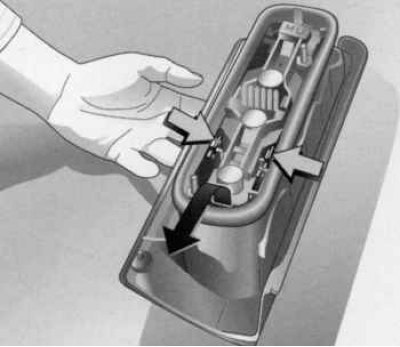

Сдавите друг к другу стопорные язычки на держателе ламп, выньте держатель ламп, как показано на рисунке.
Лампы сверху вниз: лампа заднего огня/ лампа тормозного огня, лампа указателя поворота, лампа заднего хода, лампа задней противотуманной фары.
Выньте пампу из патрона.
Вставьте новую лампу накаливания, не прикасаясь при этом к стеклу лампы. Зафиксируйте держатель ламп в корпусе. Вставьте корпус ламп в кузов автомобиля. Навинтить крепежные гайки вручную на резьбовые шпильки и плотно затянуть. Вставьте штекер кабеля. Установите крышку и закройте.
Специальное исполнение для отдельных стран: задняя противотуманная лампа только с левой стороны.

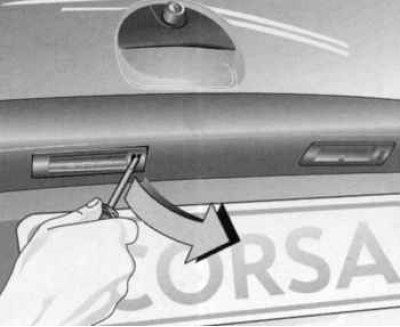

Освещение номерного знака (Corsa)

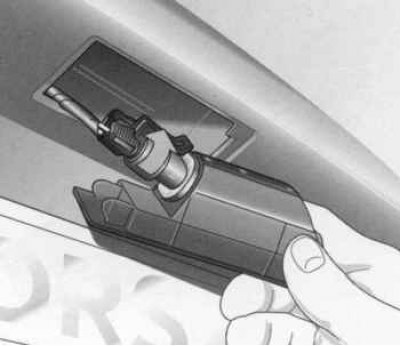

Вставьте отвертку справа вертикально у корпуса лампы, нажмите вправо и разблокируйте пружину. Выньте корпус пампы, подав его вниз.

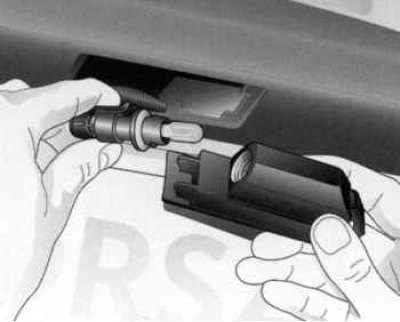

Поверните влево и освободите от фиксатора патрон лампы.
Выньте лампу из патрона.
Вставьте новую лампу, не прикасаясь при этом к стеклу лампы.
Поверните патрон лампы вправо и зафиксируйте его. Вставьте корпус лампы и закрепить его.

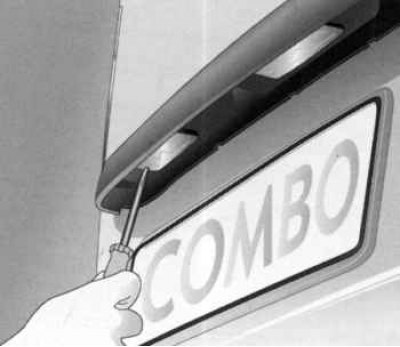

Combo

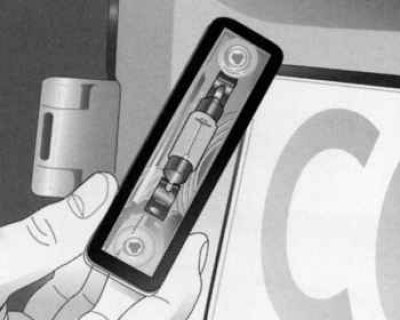

Вывинтите оба винта. Выньте патрон лампы.
Слегка надавите лампу в направлении пружинной клеммы и выньте лампу.
Вставьте новую лампу, не прикасаясь при этом к стеклу лампы.
Вставьте патрон лампы и закрепить с помощью отвертки.

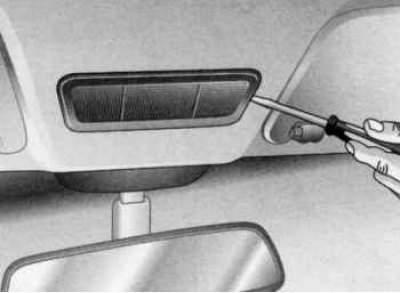

Лампы освещения салона, лампы для чтения сзади, лампы освещения багажника
Чтобы обесточить светильник, перед его демонтажом закройте двери или удерживайте нажатым концевой выключатель.

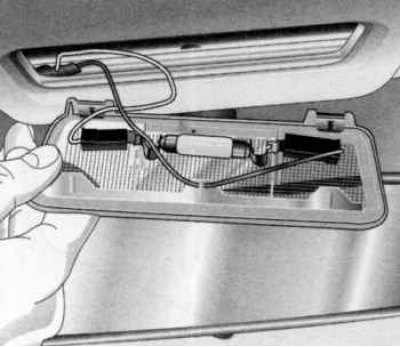

Выдавите лампу отверткой и выньте.
Слегка надавите лампу в направлении пружинной клеммы и выньте лампу.
Вставьте новую лампу, не прикасаясь при этом к стеклу лампы.
Вставьте лампу в отверстие и зафиксируйте.
Лампы освещения салона спереди и лампы для чтения
Чтобы обесточить светильник, перед его демонтажом закройте двери.

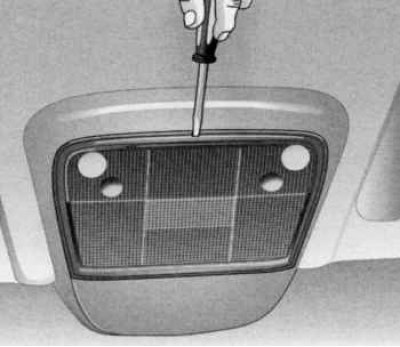

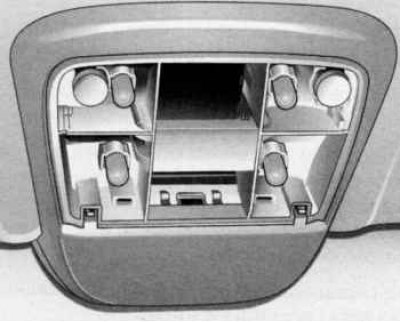

Выдавите стекло рефлектора из корпуса.
Выньте лампу из патрона.
Вставьте новую лампу.
Установите и зафиксируйте стекло рефлектора.
