Снятие
Снимите щиток воздуховода с днища кузова В.
Освободите топливный фильтр в держателе.

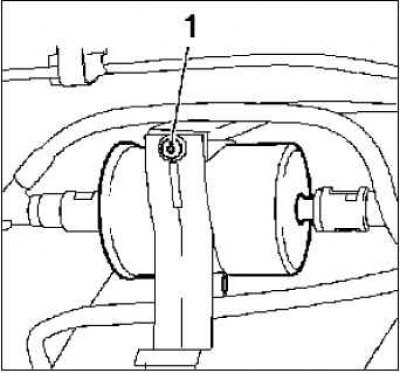

Снимите болт 1.
Примечание. На рисунках показан модельный вариант «Combo» (F06, F25).

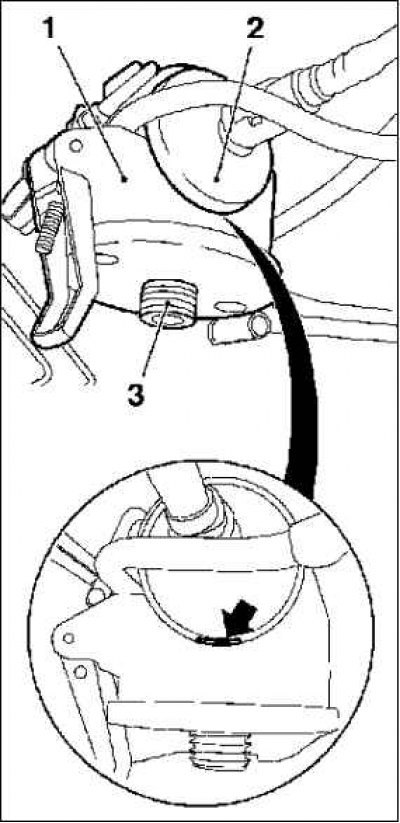

Установите головку специального инструмента 1 на топливный фильтр 2.
Резьбовой штуцер 3 указывает вниз.
Нажмите всей поверхностью резинового уплотнения (стрелка) на корпус топливного фильтра.
Отрегулируйте соответствующим образом стяжку.
Затяните ее зажимной скобой.

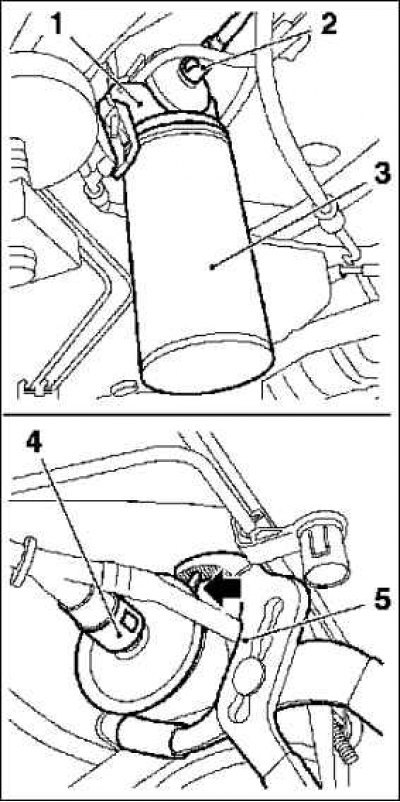

Установите сосуд для сбора топлива 3 на головку специального инструмента 1.
Внимание! Топливный фильтр находится под давлением. Проверьте специальный инструмент на прочность посадки.
Закрепите сосуд для сбора топлива на резьбовой патрубок и довернуть.
Примечание. Встроенное сверло просверливает корпус топливного фильтра. Вытекающее топливо стекает в приемный сосуд.
Продуйте топливный фильтр.
Внимание! Соблюдайте заданную последовательность.
При помощи клещей 5, прилагаемых к специальному инструменту, проделайте как можно более широкое отверстие наверху (стрелка).
Снимите с топливного фильтра и закупорите 2 топливопровода (2, 4).
Внимание! Снимите топливопроводы только тогда, когда топливо больше не выпускается из топливного фильтра.
Демонтируйте при помощи приспособления KM-796-A с быстроразъемного соединения.
Закупорите топливопровод с помощью приспособления KM-807.
Когда топливный фильтр опорожнится, снимите специальный инструмент.
Снимите приемный сосуд.
Снимите головку специального инструмента – ослабьте натяжной хомут.
Снимите топливный фильтр.
Установка

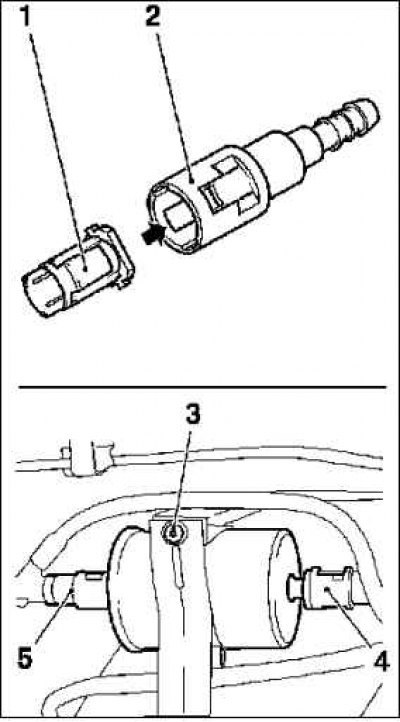

Вставьте 2 новых соединительных зажима 1 во втулку быстродействующего затвора топливопровода 2.
Вставьте новый топливный фильтр.
Вставьте спереди в держатель.
Примечание. Соблюдайте пропускное направление.
Подключите 2 топливопровода (4, 5) к топливному фильтру.
Снимитеспециальное приспособление KM-807.
Подсоедините 2 топливопровода с помощью быстродействующего затвора к топливному фильтру.
Проведите испытание на растяжение.
Примечание. Убедитесь, что быстродействующие затворы правильно зафиксировались.
Закрепите топливный фильтр в держателе.
Установите болт 3 и затяните его моментом 4 Н·м.
Установите щиток воздуховода на днище кузова.
Для модельного варианта «ECO»
При работающем двигателе проверьте 2 быстродействующих затвора топливопровода в топливном фильтре на герметичность.
